Questões de Engenharia Cartográfica e de Agrimensura

No trabalho com curvas de nível é fundamental considerar alguns critérios e regras essenciais. Diante do exposto, marque V para as afirmativas verdadeiras e F para as faltas.

( ) Quando a superfície do terreno é irregular e acidentada, as curvas de nível serão regulares.

( ) As curvas de nível são desenhadas perpendiculares à direção da inclinação do terreno e, então, a água escoa perpendicularmente às curvas de nível.

( ) As curvas de nível conectam pontos de cotas diferentes.

( ) As curvas de nível que cortam cursos d’água ou linhas de drenagem têm forma aproximada de ∩ ou de , apontando para montante.

A sequência está correta em

• A. F, F, V, V.
• B. V, V, F, F.
• C. V, F, V, F.
• D. F, V, F, V.

Na modelagem do espaço geográfico, são estabelecidas duas visões conceituais para as feições e fenômenos, classificando-os em objetos e campos. Os objetos são reduzidos a pontos, linhas e polígonos enquanto os campos representam variações contínuas no espaço. Assim, os modelos de dados matricial e vetorial, com suas estruturas de implementação específicas:

• A. representam exclusivamente a visão de objetos, pois campos não permitem discretização;
• B. representam exclusivamente a visão de campo, pois caracterizam superfícies infinitas;
• C. são característicos, respectivamente, das visões de objeto e de campo;
• D. são característicos, respectivamente, das visões de campo e de objeto;
• E. são independentes e modelam, ambos, as duas visões.

Uma planta é um desenho dimensional que mostra dados relativos ao levantamento cadastral, sendo um instrumento legal de registro público. Ela fornece informações importantes que propiciam encontrar, descrever e preparar uma descrição da terra. No entanto, algumas exigências devem ser cumpridas, especialmente quanto a informações e símbolos usados na planta. Observe a planta a seguir.

Diante do exposto, analise as seguintes afirmativas.

I. Nesta planta topográfica confeccionada faltam ser acrescidos o título e a legenda para poder ser registrada em cartório.

II. O topógrafo deverá fornecer uma declaração quanto à precisão do levantamento de campo e o método usado para determinar a área dessa terra.

III. Em áreas onde há casas ou outras construções (existentes ou que serão construídas) deve ser dada uma nota informando se a terra é abaixo ou acima do nível de inundação.

IV. Os números do livro de escrituras e de páginas do cartório são frequentemente informados, sendo obrigatória a apresentação dos confrontantes da terra. Nesta planta, os confrontantes são quatro: os senhores William G. Smith, Jonas N. Brown, John W. Hill e B. P. Farrar.

Estão corretas apenas as afirmativas

• A. I e II.
• B. II e III.
• C. III e IV.
• D. I e IV.

Dados geográficos são definidos por 3 componentes: posição espacial, atributos relacionados e temporalidade (da posição ou de algum atributo). Assim, tendo sido convidado a integrar uma equipe de projeto para desenvolvimento de um SIG, cujo objetivo é monitorar a linha de costa em uma região de implantação de um molhe e um porto, em uma das reuniões para definição dos requisitos o engenheiro cartógrafo propôs a adoção do modelo mais simples “Tempo como Atributo”. Durante as considerações, a maioria dos profissionais da área:

• A. concordou, porque esse modelo requer apenas a criação de novos campos (um ou mais) com o atributo temporal e permite que as feições possam ser incluídas e excluídas. Nessa abordagem as feições lineares e pontuais são vetorizadas apenas uma vez, eliminando redundâncias;
• B. concordou, porque esse modelo prevê a criação de cinco tabelas (1-atributos, 2-geometria, 3-tempo, 4-evento, 5-versão ativa) organizadas em três níveis de acesso (1-tabelas de atributos e geometria, 2-tabelas do tempo e dos eventos, 3-tabela da versão ativa);
• C. discordou e propôs o Modelo dos Três Domínios, porque nesse é criada uma tabela para cada componente geográfica (posição, atributos e tempo) e uma quarta tabela, que faz as ligações dessas três através das chaves primárias, em registros que as relacionam, de modo a compor o objeto;
• D. discordou e propôs o Modelo Date-Stamping ou Time-Stamping, porque se baseia no espaço contínuo subdividido em regiões cujas modificações são armazenadas nos diversos instantes de tempo. A cada alteração da feição essa é segmentada, tornando-se um objeto com histórico distinto;
• E. discordou e propôs o Modelo dos Compostos-Temporais, porque nessa abordagem as linhas e pontos são vetorizados apenas uma vez, apesar da desvantagem de ser necessária a criação de nova topologia a cada alteração.

Com uma trena de aço deseja-se fazer a locação de uma distância horizontal ao longo de uma inclinação constante de 3° 21’. Qual deve ser a distância inclinada de tal forma que a distância horizontal resultante seja 350,00 m? (Dados: sen(3°21’) = 0,058435222; cos(3°21’) = 0,998291202; tan(3°21’) = 0,056083760.)

• A. 350,60 m.
• B. 350,80 m.
• C. 351,60 m.
• D. 351,80 m.

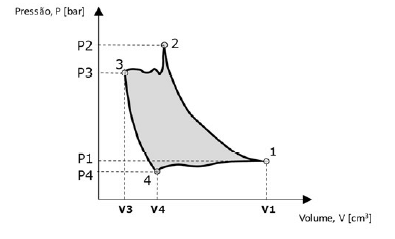

Essa figura corresponde ao diagrama pressão x volume de um compressor alternativo a pistão. Tal diagrama representa as variações reais de pressão x volume, sofridas pelo gás no interior do cilindro durante a respectiva compressão. Com base na análise desse diagrama, é correto afirmar que

• A. o processo 1→2 descreve a compressão isentrópica do gás no interior do cilindro.
• B. o processo 3 →1 representa o processo de aspiração do gás pelo compressor.
• C. P2-P3 representa a perda de pressão sofrida pelo gás na respectiva passagem pela válvula de admissão do compressor.
• D. a razão V3/(V1-V3) afeta a eficiência volumétrica do compressor.
• E. a área hachurada, na figura, representa o trabalho de compressão consumido pelas válvulas de expansão e descarga.

Apesar do avanço do Sistema de Posicionamento Global (GPS) esteja se tornando comum, o instrumento usado com maior frequência ainda tem sido as estações totais. Em relação aos tipos de estações totais nos seus primeiros dias conforme suas características, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Na estação total manual, a leitura do ângulo horizontal e vertical era feita a olho. A leitura das distâncias inclinadas é o único valor lido eletronicamente.

( ) Na estação total semiautomática, a leitura do círculo horizontal e vertical é feita eletronicamente e os valores mostrados digitalmente. As distâncias inclinadas são medidas eletronicamente também.

( ) As estações totais automáticas são as mais usadas atualmente, fazendo leituras de ângulos eletronicamente. A informação da coordenada obtida pode ser armazenada no computador dela ou num coletor de dados automático.

( ) A maioria das estações totais do mercado não usa o infravermelho como a onda portadora para medição de distâncias.

( ) Estações totais podem ser usadas para trabalhos de redes de controle em levantamento de limites, locação de construções e, ainda, obter dados topográficos. Já o GPS tem limitação quanto à visibilidade.

A sequência está correta em

• A. V, V, F, F, F.
• B. F, F, V, V, V.
• C. V, F, V, F, V.
• D. F, V, F, V, F.

Uma construtora tem um mapa de um terreno localizado no Município de Sinop, Mato Grosso, onde deseja construir um loteamento fechado. Nesse mapa, há a representação de uma estrada de acesso ao terreno pretendido que possui 50 km e está representada por uma linha de 10 cm de comprimento. A escala desse mapa é de

• A. 1:500.000.
• B. 1:5.000.000.
• C. 1:5.000.000.
• D. 1:20.000.
• E. 1:2.000.000.

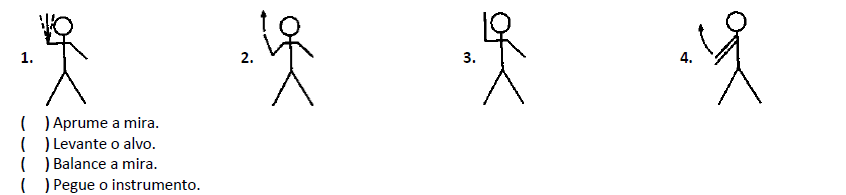

Para todos os tipos de levantamento é essencial ter boa comunicação com os membros da equipe. Na ausência de rádios portáteis, um conjunto de sinais de mão claramente entendidos é fundamental. O operador deve ser muito cuidadoso ao dar sinais claros ao porta-mira. Relacione adequadamente as imagens que representam os sinais de comunicação com as respectivas ações.

A sequência está correta em

• A. 1, 2, 3, 4.
• B. 3, 4, 1, 2.
• C. 1, 4, 3, 2.
• D. 3, 2, 1, 4.

Na impossibilidade de se desenvolver uma superfície esférica ou elipsóidica sobre um plano sem deformações, há necessidade de buscar projeções cartográficas que permitam diminuir ou eliminar parte das deformações conforme a aplicação desejada. Caso o objetivo de um trabalho cartográfico seja conservar a proporcionalidade das áreas, deve-se adotar a projeção cartográfica do tipo

• A. Conforme.
• B. Equidistante.
• C. Equivalente.
• D. Afilática.
• E. Zenital.
