Questões de Engenharia Cartográfica e de Agrimensura

Ao efetuar as leituras estadimétricas em um teodolito mediu-se o ângulo zenital de 90° e as leituras: fio inferior = 1,233 m e fio médio = 1,345 m. Qual a diferença de nível entre o instrumento e a mira?

• A. 0 m.
• B. 1,000 m.
• C. 1,233 m.
• D. 1,345 m.

Para elaboração de um mapa referente às áreas de Áreas de Preservação Permanente (APPs) relativas à hidrografia de um Município brasileiro, na escala 1:25.000, foi fornecido ao Engenheiro Cartógrafo uma folha topográfica de nomenclatura SA 22-Y-C-III-3. Considerando a escala do mapa fornecido, o engenheiro cartógrafo deve

• A. rejeitar apenas os dados altimétricos, por incompatibilidade de escala.
• B. aceitar apenas os dados hidrográficos, pois são da mesma escala.
• C. aceitar a folha topográfica, pois as escalas são compatíveis.
• D. rejeitar a folha topográfica, por incompatibilidade de escala.
• E. rejeitar apenas os dados hidrográficos, por incompatibilidade de escala.

A construção de barragens é uma atividade que prevê trabalhos cautelosos e precisos de diferentes engenheiros, especialmente dos agrimensores. Ao preparar o terreno para o início das obras, os agrimensores realizam alguns tipos de levantamentos. Relacione adequadamente os tipos de levantamentos com suas respectivas características.

1. Levantamento as-built.

2. Levantamento da propriedade ou do limite.

3. Levantamento das condições existentes.

4. Levantamento da obra.

( ) Estabelecer a localização e a dimensão do terreno.

( ) Determinar curvas de níveis, feições naturais e artificiais, canais, estradas, dentre outros.

( ) Determinar posições e cotas, incluindo a fase de colocação de piquetes e greides.

( ) Determinar as posições da estrutura concluída, mostrando a localização das estruturas e de seus componentes.

A sequência está correta em

• A. 1, 3, 4, 2.
• B. 1, 4, 3, 2.
• C. 2, 4, 3, 1.
• D. 2, 3, 4, 1.

Considere a figura abaixo.

A figura está relacionada ao

• A. Low Earth Orbit (LEO).
• B. Right Ascension of Ascending Node (RAAN).
• C. Instantaneous Field of View (IFOV).
• D. Attitude Control Subsystem (ACS).
• E. Space Flight Tracking and Data Network (STDN).

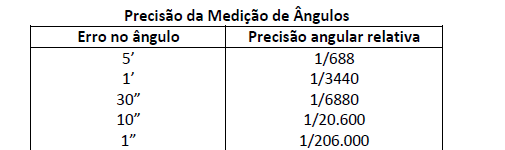

Analise a tabela que apresenta erros angulares correspondentes aos graus de precisão.

Diante das informações anteriores, assinale a alternativa INCORRETA.

• A. Se um ângulo tem o erro de 1’, ele causará na linha de visada um afastamento fora de posição de 1 m a uma distância de, aproximadamente, 3440 m.
• B. Caso as distâncias medidas com a precisão de 1/20.000 sejam feitas para um certo projeto pode ser visto na tabela que as medições para os ângulos deveriam ser feitas com aproximação de 10” de modo a obter a precisão comparável.
• C. Ângulos medidos com instrumento de precisão nominal de 1” são usualmente medidos com precisão maior que 1”; assim, suas leituras estão com aproximação um pouco melhor de 1” (sem repetição) e, provavelmente, correspondem à precisão de, aproximadamente, 1/5000 na medição de distâncias.
• D. Importante entender que isto não é a história completa sobre precisões de ângulo. Por exemplo, as funções trigonométricas não variam diretamente com o tamanho dos ângulos. Ou seja, a tangente de um ângulo de 1° 11’ que tem o erro de 1’ não está com seu valor errado pela mesma quantidade que a tangente de um ângulo de 43° 46’ que tenha também o erro de 1’.

A energia eletromagnética refletida e emitida pelos objetos terrestres resulta das interações que ocorrem entre eles. Essas interações são determinadas pelas propriedades físico-químicas e biológicas desses objetos e podem ser identificadas nas imagens e nos dados de sensores remotos. O nome dado para o fenômeno que ocorre quando a energia eletromagnética incide sobre um objeto, e é transformada e liberada na forma de calor, é

• A. Albedo.
• B. Absorção.
• C. Reflexão.
• D. Transmissão.
• E. Emissão.

As técnicas de filtragem utilizadas em imagens de satélite são transformações da imagem pixel a pixel, que não dependem apenas do nível de cinza de um determinado pixel, mas também do valor dos níveis de cinza dos pixels vizinhos. Sobre os tipos de filtro, é correto afirmar:

• A. os lineares suavizam e realçam detalhes da imagem e minimizam efeitos de ruído, sem alterar a média da imagem.
• B. os morfológicos não exploram as propriedades geométricas dos sinais (níveis de cinza da imagem).
• C. os de detecção de borda suavizam/realçam bordas alterando a média da imagem, porém não são capazes de minimizar/ realçar ruídos.
• D. os do tipo radar devem manter o valor médio do retorno do radar (backscatter), não necessitando preservar as bordas presentes na imagem e as informações de textura.
• E. o de Frost é um tipo de filtro morfológico.

Sobre o Sistema de Posicionamento Global, mais conhecido pela sigla GPS, é correto afirmar:

• A. Os modelos de GPS de altíssima precisão são aparelhos com antena externa pré-amplificada que identificam somente as portadoras L1 e L2 e não os códigos C/A.
• B. Como existe uma defasagem entre o relógio do receptor (quartzo) de menor precisão e o relógio do satélite (atômico) de maior precisão, a sincronia do sinal não é perfeita, sendo necessários pelo menos quatro satélites para a determinação das coordenadas x, y e z.
• C. A portadora L2 não consegue corrigir o clock do satélite para melhorar os cálculos de posicionamento, necessitando assim da portadora L1.
• D. Os Sistemas Globais de Navegação por Satélite (GNSS) existentes atualmente, são apenas o GPS dos EUA e o GLONASS do governo russo.
• E. DOP (dilution of precision) é um fator que está relacionado com o tempo e com a velocidade dos satélites.

O comando MIRROR, do AutoCad,

• A. copia um determinado texto.
• B. corrige erros de linhas.
• C. duplica objetos.
• D. gera cópia espelhada (invertida) de objetos.
• E. corrige erros pontuais.

Sobre o planejamento urbano, é correto afirmar:

• A. Não possui instrumentos que favorecem o estudo da dinâmica populacional dos Municípios brasileiros.
• B. As alterações da paisagem não fazem parte do planejamento urbano.
• C. As análises espaciais de diversas naturezas como a densidade populacional não geram subsídios para o planejamento urbano, pois são processadas para estudos distintos dos almejados pelos gestores públicos.
• D. O Estatuto das Cidades não prevê nenhuma variável do planejamento urbano.
• E. Os Sistemas de Informação Geográfica − SIG são importantes ferramentas de suporte para o planejamento urbano em função do crescimento acelerado das cidades que modifica o seu espaço em um curto período de tempo.
