Questões de Engenharia Cartográfica e de Agrimensura

A Prefeitura Municipal de Barbacena está pavimentando uma rua, da estaca 12 + 12,00 m à estaca 28 + 6,00 m. A largura da via tem 6,00 m e a espessura do pavimento é igual a 8 cm.

O volume total de material para a construção deste pavimento será igual a

• A. 102,68 m3.
• B. 150,72 m3.
• C. 325,68 m3.
• D. 1507,20 m3.

• A.
• B.
• C.
• D.
• E.

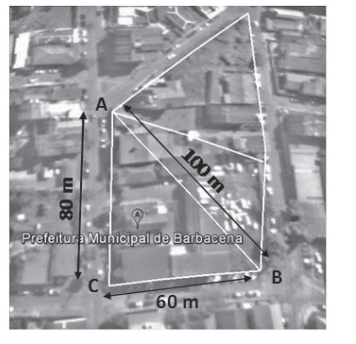

Observe o triângulo A-B-C da figura abaixo.

Considerando as dimensões do triângulo A-B-C da figura, em que A-B é igual a 100 m, B-C é igual a 60 m e C-A é igual a 80 m e, com base na fórmula de Heron, a área do triângulo A-B-C, em hectares, é igual a

• A. 0,24.
• B. 0,25.
• C. 2,4.
• D. 2,5.

Uma carta topográfica na escala de 1:50.000 foi digitalizada com resolução de 200 pontos por polegada (ppp, do inglês, dots per inch, dpi). A área de um pixel nessa imagem, em metros quadrados, é igual a:.

• A. 40,32 m2.
• B. 25,00 m2.
• C. 625,00 m2.
• D. 385,20 m2.
• E. 403,20 m2.

No nivelamento geométrico composto, ilustrado abaixo, partiuse da cota da estaca 0 (est.0) igual a 500,000 m.

Considerando as visadas de “rés” e “vantes” às miras, colocadas sobre as estacas, a cota da estaca 5 (est. 5) é igual a

• A. 498,092 m.
• B. 499,546 m.
• C. 501,500 m.
• D. 503,312 m.

As curvas de reflectância espectral típicas da vegetação (verde), da água (limpa) e do solo (seco exposto) na faixa espectral de 0,4 a 2,6 μm estão representadas na figura abaixo. A sequência que identifica a curva de reflectância da água (limpa), vegetação (verde) e solo (seco exposto), nessa ordem, é dada por:

• A. I, II, III.
• B. II, I, III.
• C. III, I, II.
• D. I, III, II.
• E. II, III, I.

A latitude de um ponto pode variar de __________________ e tem como origem o __________.

Os termos que completam, respectivamente, as lacunas são:

• A. 0º a 90º para norte ou sul; Plano do Equador.
• B. 0º a 90º para leste ou oeste; Plano do Equador.
• C. 0º a 180º para leste ou oeste; Plano do Equador.
• D. 0º a 90º para norte ou sul; Meridiano de Greenwich.

Assinale a opção que pressupõe o conhecimento da quantidade de parâmetros para a figura geométrica da Terra, utilizada pelo Brasil, a partir da resolução do IBGE R-PR 01/2005, de 25 de fevereiro de 2005.

• A. 1 parâmetro
• B. 2 parâmetros
• C. 3 parâmetros
• D. 4 parâmetros
• E. 5 parâmetros

Quanto maior for a proximidade das curvas de nível, representadas em uma planta topográfica, maior será

• A. a cota.
• B. a declividade.
• C. o terreno apresentado.
• D. a escala de representação.

A transformação das coordenadas entre os sistemas geodésicos Córrego Alegre e o SAD 69, de acordo com a resolução do IBGE R-PR 22, de 21 de julho de 1983, utiliza as equações diferenciais simplificadas de Molodeskii. Assinale a opção que indica o que são levadas em consideração nessas equações.

• A. Um fator de escala e duas rotações.
• B. Um fator de escala e três translações.
• C. Três rotações e três translações.
• D. Três translações.
• E. Três rotações.
