Questões de Engenharia Cartográfica e de Agrimensura do ano 2009

Nesta estrutura é criada uma correspondência entre a discretização do plano de informação e o arranjo de linhas e colunas clássico das matrizes bi-dimensionais Aij , onde "i" representa a posição da linha e "j" a posição da coluna. Trata-se da estrutura:

• A.

  Spaghetti.

• B.

  Vetorial.

• C.

  Compressão linha a linha (Run-length encoding).

• D.

  Árvores de Quadrantes (Quadtrees).

• E.

  Matricial.

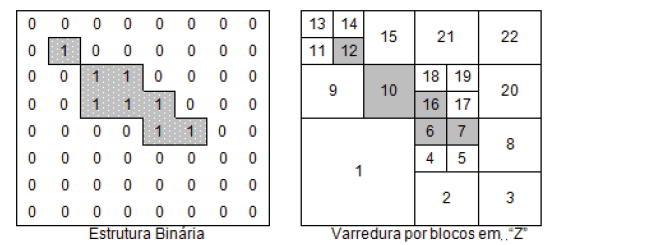

Assinale a alternativa que representa a estrutura de dados cujo armazenamento é organizado de acordo com a ilustração abaixo:

• A.

  Rede de Triangulação (TIN).

• B.

  Spaghetti.

• C.

  Árvore de Quadrantes (Quadtrees).

• D.

  Run-Length encoding.

• E.

  Vetorial.

É CORRETO afirmar sobre estruturas de armazenamento e recuperação de dados:

• A.

  No modelo vetorial, operações de superposição são facilmente implementadas.

• B.

  A estrutura topológica não exige identificação das posições espaciais dos dados georreferenciados.

• C.

  A estrutura raster não requer varredura completa da matriz para a definição de posições.

• D.

  A estrutura vetorial é caracterizada por tomar pouco espaço de memória em seu armazenamento.

• E.

  O modelo vetorial apresenta uma estruturação dos dados com menor complexidade em relação à estrutura raster.

Os sistemas sensores podem ser classificados como imageadores e não-imageadores. Sobre estas duas classificações É CORRETO afirmar:

• A.

  Os altímetros são exemplos de sensores imageadores, uma vez que permitem obter dados de altitude ao longo de um perfil da superfície.

• B.

  Os sistemas imageadores não podem ser associados a procedimentos de varredura.

• C.

  Exemplos de sensores imageadores são as sondas atmosféricas, que permitem obter perfis verticais da composição atmosférica.

• D.

  Sensores imageadores permitem identificar a distribuição espacial da intensidade de energia proveniente de um objeto de estudo.

• E.

  Os espectrorradiômetros constituem um exemplo de sensor imageador.

Sobre o Sistema de Posicionamento Global (GPS) É CORRETO afirmar:

• A.

  O primeiro sistema de satélites colocado à disposição do meio civil foi o sistema de satélites GLONASS, disponível para tal desde 1985.

• B.

  A constelação atual de satélites GPS permite que, em qualquer lugar da superfície terrestre, dados de pelo menos três satélites possam ser observados.

• C.

  O Sistema de Posicionamento Global – GPS foi projetado e desenvolvido pelo Departamento de Defesa russo.

• D.

  O GPS consiste em um conjunto de 12 satélites, os quais são distribuídos por 4 órbitas planas.

• E.

  Cada plano de órbita dos satélites do sistema GPS possui uma inclinação de 30 graus em relação ao plano do Equador e todos satélites estão cerca de 6.000 km acima da Terra.

Sobre outros Sistemas de Posicionamento popularmente conhecidos, NÃO É CORRETO afirmar:

• A.

  O projeto planejado do Sistema GLONASS previu uma constelação de satélites divididos em 3 planos orbitais.

• B.

  O Sistema GLONASS - Global Navigation Satellite System - foi desenvolvido pela antiga URSS, lançado em órbitas circulares, inclinadas de 64,8º e uma altitude aproximada de 19.100 Km acima da superfície terrestre.

• C.

  A referência geodésica do Sistema GLONASS é o SIRGAS.

• D.

  O Sistema GALILEO foi desenvolvido pela União Européia.

• E.

  Politicamente, os EUA através de seu Departamento de Defesa exerce o controle total do GPS, podendo interferir na precisão do sistema a qualquer momento.

Quanto ao sistema de satélites IKONOS II, NÃO É CORRETO afirmar:

• A.

  Possibilita a combinação de imagens PAN (preto e branco) com dados multiespectrais para a geração de imagens coloridas com 60 centímetros de resolução espacial.

• B.

  A resolução radiométrica de 11 bits (2048 níveis de cinza) aumenta o poder de contraste e de discriminação das imagens.

• C.

  Tem capacidade de efetuar visadas no sentido de sua órbita e perpendicularmente à ela, aumentando a freqüência de revisita.

• D.

  Ao longo da latitude de 40º sua freqüência de revisita é de 2,9 dias no modo PAN (preto e branco) e 1,5 dias no modo multiespectral.

• E.

  Navega a uma altitude 681 Km da superfície terrestre, com inclinação de 98,1º, a uma velocidade de 7 km/s.

As características da órbita polar do sistema sensor CBERS:

• A.

  Compreendem uma velocidade baixa, sendo seu período estimado em 50,25 minutos.

• B.

  Incluem uma altitude fixa de 500 km.

• C.

  Permitem uma cobertura completa da Terra a cada 15 dias.

• D.

  Incluem a passagem descendente do satélite sobre o Equador sempre às 10h 30’.

• E.

  Incluem ausência de inclinação relativa ao eixo de rotação da Terra.

Aponte a característica INCORRETA do sistema sensor SPOT:

• A.

  Inclinação da órbita de 98,7 graus.

• B.

  Ciclo de recorrência da órbita: 26 dias.

• C.

  Altura da órbita no Equador de 822 km.

• D.

  Órbita síncrona com o Sol.

• E.

  Período orbital de 67,3 minutos.

No estudo da forma e dimensão da Terra, podem ser considerados quatro tipos de superfície ou modelo para a sua representação. Este permite que a superfície terrestre seja representada por uma superfície fictícia definida pelo prolongamento do nível médio dos mares (NMM) por sobre os continentes. Este modelo, evidentemente, irá apresentar a superfície do terreno deformada em relação à sua forma e posição reais. É determinado, matematicamente, através de medidas gravimétricas (força da gravidade) realizadas sobre a superfície terrestre. Este modelo é o:

• A. real;
• B. geoidal;
• C. elipsoidal;
• D. esférico;
• E. icônico.
