Questões de Engenharia Cartográfica e de Agrimensura do ano 2009

A capacidade de visão estereoscópica está limitada a aproximadamente 670m. Em distâncias maiores não se terá sensação de relevo ou profundidade: é o que acontece quando se observam paisagens de avião: somente se percebe o relevo devido à experiência pessoal através de indícios monoculares. A posição de tomada de fotos dos aviões está a uma distância de 1 aero base. Essas posições (estações) funcionam como dois olhos, assim um objeto ou área será vista segundo dois ângulos diferentes. Pode-se obter imagem estereocópica a partir de 2 aerofotos, sem auxílio de instrumentos, se forem reproduzidas as condições em que as fotos foram tiradas.Otermo “aero base” refere-se à distância do avião:

• A. ao nível do mar nas tomadas consecutivas;
• B. ao solo nas tomadas consecutivas;
• C. referenciada ao satélite nas tomadas consecutivas;
• D. ao ponto tomado;
• E. entre 2 tomadas consecutivas.

Os satélites que compõem o segmento espacial do sistema GPS orbitam ao redor da Terra distribuídos em seis órbitas distintas, a uma altitude de 20.200 Km, distribuídos em seis planos orbitais com uma inclinação de 55º em relação ao equador, e com um período de revolução de, aproximadamente:

• A. 10 horas siderais;
• B. 8 horas siderais;
• C. 12 horas siderais;
• D. 15 horas siderais;
• E. 18 horas siderais.

Atualmente existem diversas aplicações que requerem o uso de informações espaciais, disponibilizadas através de mapas. Além disso, as bases cartográficas vêm sendo transformadas para o meio digital, o que propicia seu uso pelos Sistemas de Informações Geográficas e por sistemas auxiliados por computador. Estes dois fatos, além de facilitarem o intercâmbio de dados com outros aplicativos que manipulam a informação espacial, tornam importante o conhecimento do padrão de qualidade posicional destas bases. O padrão para a identificação da qualidade dos dados espaciais determinado para o mapeamento em território nacional é o PEC, que significa:

• A. Padrão Específico de Controle;
• B. Pontos Exatos de Coleta;
• C. Parte Especial de Catalogação;
• D. Padrão de Exatidão Cartográfica;
• E. Posição Exata de Coleta.

Este sistema de projeção cartográfica corresponde a uma modificação da projeção de Mercator, onde o cilindro secante é colocado em posição transversa. Este sistema foi adotado pela Diretoria de Serviço Geográfico do Exército e pelo IBGE como padrão para o mapeamento sistemático do país. É constituído por 60 fusos de 6º de longitude, numerados a partir do antimeridiano de Greenwich, seguindo de oeste para leste até o encontro com o ponto de origem. A extensão latitudinal está compreendida entre 80º Sul e 84º Norte.Oeixo central do fuso, denominado como meridiano central, estabelece, junto com a linha do Equador, a origem do sistema de coordenadas de cada fuso. Este sistema é conhecido como:

• A. UGM;
• B. UTM;
• C. USM;
• D. URM;
• E. UVM

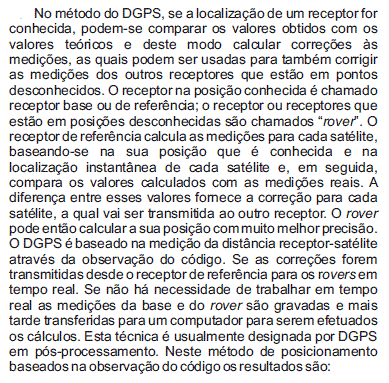

• A. instantâneos e precisos;
• B. instantâneos, mas não são precisos;
• C. lentos e precisos;
• D. lentos, mas não são precisos;
• E. relativamente rápidos e precisos.

Segundo a NBR 13133, sobre a execução de levantamento topográfico, nas convenções topográficas a figura abaixo representa:

• A. lagoa / represa;
• B. mato / cultura;
• C. cerca viva;
• D. pedra / rocha;
• E. areia.

Segundo a NBR 13133, sobre a execução de levantamento topográfico, o conjunto de referências de nível, materializadas no terreno, que proporciona o controle altimétrico dos levantamentos topográficos e o seu referenciamento ao datum (origem) altimétrico do país, é o apoio:

• A. topográfico altimétrico;
• B. geodésico planimétrico;
• C. geodésico altimétrico;
• D. topográfico planimétrico;
• E. geodésico topográfico.

A crescente utilização do GPS nos levantamentos geodésicos, geológicos, cartográficos e ambientais induz à necessidade de adoção de sistemas de referências geocêntricos. Para a determinação de uma posição qualquer no espaço ou na Terra, o sistema operacional GPS utiliza como referência o sistema geodésico denominado deWGS84 (World Geodetic System de 1984) atualmente com a denominação de:

• A. G873;
• B. W873;
• C. P873;
• D. T873;
• E. Z873.

Segundo a NBR 13133 sobre a execução de levantamento topográfico, os pontos materializados para controle do nivelamento, são denominados pontos de:

• A. cotados;
• B. detalhe;
• C. precisão;
• D. apoio;
• E. segurança.

Considere as seguintes afirmativas a respeito de elementos da Esfera Celeste e da Esfera Terrestre, em Astronomia:

I - Primeiro Vertical é o círculo máximo perpendicular ao meridiano do lugar e que contém a vertical do lugar;

 II - Equador Celeste é o círculo máximo perpendicular ao eixo do mundo, passando pelo centro da esfera celeste;

III - Horizonte Geocêntrico é o plano que contém o lugar do observador na superfície da Terra e é perpendicular à vertical do lugar.

É(São) correta(s) APENAS a(s) afirmativa(s)

• A.

  I.

• B.

  II.

• C.

  III.

• D.

  I e II.

• E.

  I e III.
