Questões de Engenharia Cartográfica e de Agrimensura do ano 2009

Um Engenheiro Agrimensor contratado para avaliar uma propriedade em uma ação pela posse de terras agrícolas na justiça concluiu que a propriedade tinha área total de 950 alqueires mineiro, no valor de mercado de R$ 6.000,00 o hectare, sendo, o valor final da propriedade (em reais) apurado pelo profissional de:

• A. R$ 15.504.000,00
• B. R$ 16.188.000,00
• C. R$ 13.794.000,00
• D. R$ 27.588.000,00
• E. R$ 55.176.000,00

O raio do menor círculo no interior do qual se pode marcar um ponto com os recursos do desenho técnico é denominado erro:

• A. grosseiro;
• B. natural
• C. instrumental;
• D. pessoal;
• E. de graficismo.

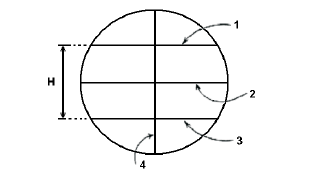

Como indicado na figura abaixo (BORGES, 1988), a estádia do teodolito é composta de 3 fios estadimétricos horizontais (FS,FMe FI) e 1 fio estadimétrico vertical (FV).

Nessa figura, os números de 1 a 4 representam, respectivamente:

• A. FS, FM, FI e FV;
• B. FI, FM, FS e FV;
• C. FM, FV, FSe FI;
• D. FV, FI, FM, e FS;
• E. FI, FV, FSe FM.

O levantamento altimétrico desenvolveu-se na forma de circuitos, servindo por ramais às cidades, vilas e povoados às margens das mesmas e distantes até 20 km. Este método de levantamento altimétrico propicia alta precisão e é usado nos levantamentos que se desenvolvem ao longo de rodovias e ferrovias. No Sistema Geodésico Brasileiro, os pontos cujas altitudes foram determinadas a partir de nivelamento geométrico são denominados referências de nível. Este método é denominado de nivelamento:

• A. barométrico;
• B. trigonométrico;
• C. geométrico;
• D. posicionado;
• E. referenciado.

O arco contado sobre o meridiano do lugar e que vai do Equador até o lugar considerado é denominado:

• A. latitude geodésica;
• B. longitude geográfica;
• C. latitude geográfica;
• D. longitude geodésica;
• E. latitude cilíndrica.

Carta topográfica elaborada a partir de levantamentos aerofotogramétrico e geodésico original ou compilada de outras cartas topográficas em escalas maiores. Inclui os acidentes naturais e artificiais, em que os elementos planimétricos (sistema viário, obras, etc.) e altimétricos (relevo através de curvas de nível, pontos colados, etc.) são geometricamente bem representados. As aplicações das cartas topográficas variam de acordo com sua escala. A escala objetiva representar as áreas com notável ocupação, priorizadas para os investimentos governamentais, em todos os níveis de governo - Federal, Estadual e Municipal. A sua abrangência é nacional, tendo sido coberto até agora mais de 75% doTerritório Nacional. Esta escala é a de:

• A. 1:100.000
• B. 1:25.000
• C. 1:50.000
• D. 1:250.000
• E. 1:10.000

Em sensoriamento remoto, um sistema sensor pode ser definido como qualquer equipamento capaz de transformar alguma forma de energia em um sinal passível de ser convertido em informação sobre o ambiente. No caso específico do sensoriamento remoto, a energia utilizada é a radiação eletromagnética. O equipamento que registra irradiações diretas ou refletidas de fontes naturais, e depende de uma fonte de radiação externa para que possa operar, como por exemplo câmara fotográfica, é denominado:

• A. quadro;
• B. passivo;
• C. não imageador;
• D. imageador;
• E. ativo.

O sistema SPOT é um programa espacial francês semelhante ao programa LANDSAT. O primeiro satélite da série SPOT, lançado em fevereiro de 1986, levou a bordo 2 sensores de alta resolução HRV (High Resolution Visible), com possibilidade de apontamento perpendicular ao deslocamento do satélite. A altitude da órbita do SPOT é de 832 Km. É uma órbita polar, síncrona com o Sol, mantendo uma inclinação de 98º,7 em relação ao plano do equador. A velocidade orbital é sincronizada com o movimento de rotação da Terra, de forma que a mesma área possa ser imageada a intervalos de:

• A. 15 dias;
• B. 24 dias;
• C. 20 dias;
• D. 26 dias;
• E. 10 dias.

O método para representar o relevo terrestre, por excelência, é o das curvas de nível, permitindo ao usuário ter um valor aproximado da altitude em qualquer parte da carta.A curva de nível constitui uma linha imaginária do terreno, em que todos os pontos da referida linha têm a mesma altitude, acima ou abaixo de uma determinada superfície da referência, geralmente o nível médio do mar. Com a finalidade de ter a leitura facilitada, adota-se o sistema de apresentar dentro de um mesmo intervalo altimétrico, determinadas curvas, mediante um traço mais grosso. Tais curvas são chamadas:

• A. intermediárias;
• B. mestras;
• C. auxiliares;
• D. dominantes;
• E. indicadoras.

O método fotogramétrico utilizado para determinação de pontos fotogramétricos, visando estabelecer controle horizontal e vertical através das relações geométricas entre fotografias adjacentes a partir de uma quantidade reduzida de pontos determinados pelo apoio suplementar, com a finalidade de densificar o apoio necessário aos trabalhos de restituição, após ajustamento é conhecido como:

• A. aerotriangulação;
• B. restituição;
• C. reambulação;
• D. apoio suplementar;
• E. nivelar.
