Questões de Engenharia Cartográfica e de Agrimensura do ano 2011

• A.

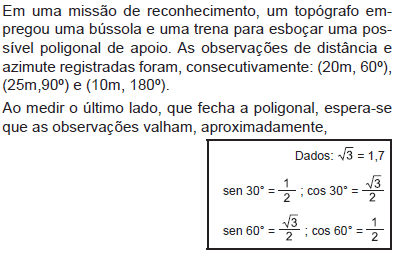

  (36m, 11°)

• B.

  (36m, 79º)

• C.

  (40m, 300º)

• D.

  (42m, 180º)

• E.

  (42m, 270º)

• A.

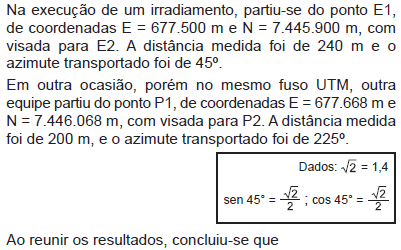

  E1 coincide com P2

• B.

  E1 está a 100 m de P2

• C.

  E2 está a 120 m de P2

• D.

  E2 coincide com P1

• E.

  E2 está a 20 m de P1

Um indivíduo está utilizando, para planejar suas atividades, uma carta topográfica produzida em 1981. No rodapé da carta, observou que, entre o norte magnético e o norte geográfico, existe um ângulo de 1º. Isso significa que, para obter o azimute geográfico,

• A.

  soma-se 1º aos azimutes fornecidos pela bússola.

• B.

  soma-se 1º aos azimutes calculados com base em coordenadas UTM.

• C.

  calcula-se a nova declinação magnética antes de somá-la à convergência meridiana.

• D.

  calcula-se a nova declinação magnética antes de somá-la aos azimutes calculados com base em coordenadas UTM.

• E.

  calcula-se a nova declinação magnética antes de somá-la aos azimutes fornecidos pela bússola.

Para a representação plana da Terra, são utilizadas diferentes projeções cartográficas que podem possuir determinadas propriedades adequadas para uma finalidade específica. Dessa forma, as projeções

• A.

  conformes mantêm uma relação de escala constante entre as áreas representadas e suas correspondentes na superfície da Terra.

• B.

  semelhantes mantêm a verdadeira forma das pequenas regiões representadas, pois conservam os ângulos sem alteração.

• C.

  equidistantes mantêm uma relação de escala uniforme entre todos os comprimentos representados e seus correspondentes na superfície da Terra.

• D.

  afiláticas mantêm a verdadeira forma das pequenas regiões representadas, pois conservam os ângulos sem alteração.

• E.

  equivalentes mantêm uma relação de escala constante entre as áreas representadas e suas correspondentes na superfície da Terra.

Sobre a convergência meridiana, analise as afirmações abaixo.

I - Convergência meridiana plana é o nome dado ao ângulo formado pelo Norte Verdadeiro e pelo Norte da Quadrícula associado a um ponto.

II - No sistema UTM, a convergência meridiana plana aumenta com o afastamento do meridiano central e decresce com o aumento da latitude.

III - No Hemisfério Sul, a convergência meridiana plana é negativa a Leste e positiva a Oeste do meridiano central.

É correto APENAS o que se afirma em

• A.

  I

• B.

  II

• C. I e II
• D.

  I e III

• E.

  II e III

Existem vários sistemas que possuem bandas pancromáticas de alta resolução, considerando como tais aqueles cujos pixels projetados no terreno têm valores de 4 m x 4 m ou menores. O sistema que NÃO apresenta tais características é o

• A.

  EROS-B

• B.

  QuickBird

• C.

  ASTER

• D.

  ALOS

• E.

  IRS P5 (CartoSat 1)

Imagens de sensores orbitais de observação da Terra são uma importante fonte de informação que permite estudar os alvos de interesse em diferentes regiões do espectro eletromagnético. A esse respeito, considere as afirmativas abaixo.

I - Existem sensores ópticos que operam nas regiões do visível e do infravermelho próximo e que também têm canais específicos para a coleta de dados termais.

II - Composições coloridas em falsa cor somente podem ser formadas mediante a combinação adequada de bandas da região do visível do espectro eletromagnético.

III - O aparecimento de sensores com melhor resolução espectral permite utilizar menor número de bandas para estudar o comportamento espectral dos alvos na superfície terrestre.

É correto APENAS o que se afirma em

• A.

  I

• B.

  II

• C.

  III

• D.

  I e II

• E.

  II e III

Numa carta elaborada segundo a projeção UTM – Universal Transversa de Mercator, pode-se afirmar que, para o cálculo da distância entre dois pontos no terreno, localizados sobre o mesmo meridiano, o valor da medição feita sobre a carta deve ser

• A.

  multiplicado pelo fator de escala, que é igual a 1 sobre o meridiano central, e menor que 1 fora desse meridiano.

• B.

  multiplicado pelo fator de escala, que é maior que 1 sobre o merdiano central, e igual 1 nos limites do fuso.

• C.

  multiplicado pelo fator de escala, que é maior que 1 sobre o merdiano central, e menor que 1 nos limites do fuso.

• D.

  dividido pelo fator de escala, que é menor que 1 sobre o meridiano central, e maior que 1 nos limites do fuso.

• E.

  dividido pelo fator de escala, que é igual a 1 sobre o meridiano central, e menor que 1 fora desse meridiano.

Sobre a projeção UTM – Universal Transversa de Mercator, pode-se afirmar que ela divide a Terra em fusos

• A.

  numerados de 1 a 60, limitando-se às latitudes 80°N e 84°S.

• B.

  numerados de 1 a 60, limitando-se às latitudes 84°N e 74°S.

• C.

  numerados de 1 a 60, limitando-se às latitudes 84°N e 80°S.

• D.

  numerados de 0 a 59, limitando-se às latitudes 80°N e 84°S.

• E.

  numerados de 0 a 59, limitando-se às latitudes 84°N e 74°S.

Para executar a restituição fotogramétrica, é necessária a orientação das fotografias para a formação do modelo estereoscópico. Dentre as etapas necessárias, está a de orientação interior, que consiste em

• A.

  referenciar cada feixe perspectivo em relação ao seu homólogo.

• B.

  posicionar o modelo estereoscópico em escala.

• C.

  nivelar o modelo estereoscópico.

• D.

  definir os parâmetros de rotação da câmera no momento da tomada da imagem.

• E.

  posicionar corretamente a fotografia em relação à câmera.
