Questões de Engenharia Cartográfica e de Agrimensura do ano 2011

Na figura abaixo, estão indicados os azimutes das direções FG, GH, HI e IF.

Assinale a alternativa correta.

• A.

  Somente a afirmativa 2 é verdadeira.

• B.

  Somente as afirmativas 1 e 2 são verdadeiras.

• C.

  Somente as afirmativas 1, 3 e 4 são verdadeiras.

• D.

  Somente as afirmativas 3 e 4 são verdadeiras.

• E.

  As afirmativas 1, 2, 3 e 4 são verdadeiras.

Você foi contratado para implantar pontos de apoio que servirão de referência para a confecção de um mapa topográfico. As condições para determinar a localização desses pontos de apoio por poligonação são:

1. as estações de ré e de vante devem ser visíveis.

2. a configuração da poligonal deve ser tal que se mantenha controle efetivo de seus ângulos e distâncias.

3. as longas distâncias devem ser evitadas, devido às dificuldades em sua medição.

4. o controle dos ângulos e distâncias ocorre nas poligonais abertas.

Assinale a alternativa correta.

• A.

  Somente o item 1 é verdadeiro.

• B.

  Somente os itens 1 e 2 são verdadeiros.

• C.

  Somente os itens 3 e 4 são verdadeiros.

• D.

  Somente os itens 2 e 3 são verdadeiros.

• E.

  Os itens 1, 2, 3 e 4 são verdadeiros.

Em Topografia não conhecemos o valor real de uma grandeza, podendo estar envolvidos na medição os seguintes erros:

1. sistemático.

2. acidental.

3. planimétrico.

4. grosseiro.

Estão corretos os itens:

• A.

  2 e 4 apenas.

• B.

  1 e 3 apenas.

• C.

  1 2 e 4 apenas.

• D.

  2, 3 e 4 apenas.

• E.

  1, 2, 3 e 4.

O balizamento é utilizado para materializar uma direção no terreno e pode ser:

1. simples.

2. intermediário.

3. por prolongamento.

4. recíproco.

Estão corretos os itens:

• A.

  1 e 2 apenas.

• B.

  1 e 3 apenas.

• C.

  2 e 4 apenas.

• D.

  2, 3 e 4 apenas.

• E.

  e1, 2, 3 e 4.

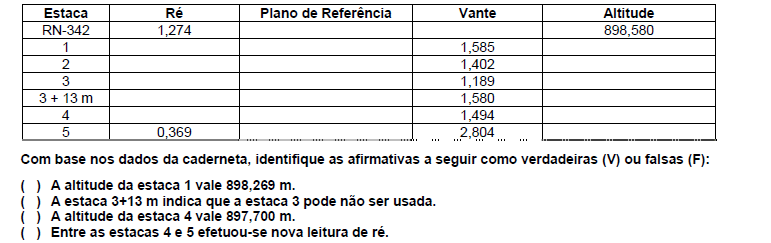

Considere a parte de uma caderneta de campo de um nivelamento, reproduzida abaixo:

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A.

  V – F – F – F.

• B.

  V – F – F – V.

• C.

  F – V – V – V.

• D.

  V – F – V – F.

• E.

  F – V – F – V.

Como a superfície física da Terra é irregular, para que possa ser representada é necessário adotar modelos matemáticos. A simplificação considerada para a forma da Terra é:

1. a esfera, quando se considera o globo terrestre.

2. o plano, na representação de pequenas áreas.

3. o geoide, que é uma superfície equipotencial.

4. o elipsoide de revolução como a melhor figura geométrica para a Terra.

Assinale a alternativa correta.

• A.

  Somente as afirmativas 1, 2 e 3 são verdadeiras.

• B.

  Somente as afirmativas 3 e 4 são verdadeiras.

• C.

  Somente as afirmativas 1, 2 e 4 são verdadeiras.

• D.

  Somente as afirmativas 1 e 2 são verdadeiras.

• E.

  Somente as afirmativas 2 e 4 são verdadeiras.

Para se iniciar a medição de ângulos, é importante instalar corretamente o teodolito. Por isso, a posição dos eixos é fundamental. Em relação à posição correta do eixo, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) O eixo vertical é coincidente com o eixo principal. É o eixo de rotação da luneta.

( ) O eixo horizontal é coincidente com o eixo secundário. É o eixo de rotação do limbo horizontal.

( ) O eixo de colimação é coincidente com a reta que une o centro do retículo ao centro ótico da objetiva.

( ) O eixo de fixação da luneta é perpendicular à reta que passa pelo centro da luneta.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A.

  F – F – V – F.

• B.

  V – V – V – F.

• C.

  F – V – F – V.

• D.

  V – V – V – V.

• E.

  V – F – F – F.

A escolha da escala de uma carta é determinada:

1. pelo custo do projeto.

2. pelo tamanho do papel.

3. pelo erro gráfico.

4. pela finalidade da carta.

Assinale a alternativa correta.

• A.

  Somente os itens 3 e 4 são verdadeiros.

• B.

  Somente o item 2 é verdadeiro.

• C.

  Somente os itens 1 e 2 são verdadeiros.

• D.

  Somente os itens 2, 3 e 4 são verdadeiros.

• E.

  Somente os itens 1 e 4 são verdadeiros.

Quando uma medida é realizada, os resultados podem ser precisados de acordo com a finalidade do equipamento de medida. Além disso, a resposta obtida resolvendo qualquer problema não pode nunca ser mais precisa do que a informação usada. Com relação a algarismos significativos, considere as seguintes afirmativas:

1. Zeros entre outros dígitos significativos são significantes.

2. Zeros colocados no final de números decimais são significativos.

3. Para números menores que a unidade, zeros imediatamente à direita da decimal não são significativos.

4. Quando números são multiplicados ou divididos, a resposta não pode ter mais dígitos significativos que os valores envolvidos.

Assinale a alternativa correta.

• A.

  Somente a afirmativa 3 é verdadeira.

• B.

  Somente as afirmativas 2 e 3 são verdadeiras.

• C.

  Somente as afirmativas 1 e 4 são verdadeiras.

• D.

  Somente as afirmativas 1, 3 e 4 são verdadeiras.

• E.

  As afirmativas 1, 2, 3 e 4 são verdadeiras.

A figura ao lado representa a convenção topográfica de um símbolo pictórico que deve ser usado para a representação de uma classe de feições. Assinale a alternativa que descreve corretamente essa classe de feições, segundo a NBR 13133/1994.

• A.

  Correio.

• B.

  Telefone.

• C.

  Iluminação (luminária).

• D.

  Rede de alta tensão.

• E.

  Construção de alvenaria.
