Questões de Engenharia Cartográfica e de Agrimensura do ano 2011

Acerca das funcionalidades do Microstation V8i, assinale a alternativa correta.

• A.

  Na organização de um projeto em SIG, usando o Microstation V8i, um arquivo DGN, por ter natureza vetorial, não possui suporte para dados matriciais em sua estrutura, devendo estes ser exportados como arquivos GEOTIFF ou similares.

• B.

  O programa Microstation V8i permite o uso de Dados GPS em tempo real, que podem ser incluídos como referência espacial em conjunto com informações de pós-processamento diretamente de servidores de dados para correção posicional.

• C.

  Não é possível exportar dados nativos do Microstation para o formato ESRI Shapefile sem o uso de uma extensão, como o Bentley Map.

• D.

  As funções de gerenciamento, consulta, atualização e versionamento, comuns aos bancos de dados geográficos, podem ser executadas por meio do uso de camadas de dados organizadas em arquivos no formato bentley DGN, sem perda da interoperabilidade de dados com servidores de banco de dados PostgreSQL ou Oracle Spatial™.

• E.

  É possível planejar levantamentos de campo introduzindo imagens do Google Earth™ em croquis diretamente no Microstation V8i, que possui o suporte nativo a imagens do servidor Google WMS, sem o auxílio de qualquer “plug in” ou programa adicional.

Em relação às funcionalidades do programa Microstation V8i, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) É possível trabalhar com dados advindos de levantamentos laser scanner no Microstation V8, graças ao suporte do programa à manipulação de nuvens de pontos.

( ) Dados no formato KML possuem compatibilidade com projetos criados no Microstation V8, podendo ser visualizados e agregados a esses projetos.

( ) Por ser um programa CAD, o Microstation não possui suporte a formatos raster georreferenciados, como os GEOTIFF.

( ) O Microstation V8 é compatível com os formatos OGC Map services e Styled Layer Descriptor (SLD), utilizados para visualização e simbolização de dados geográficos via web.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A.

  V – F – F – V.

• B.

  V – V – F – F.

• C.

  F – V – F – V.

• D.

  F – V – V – F.

• E.

  V – F – V – F.

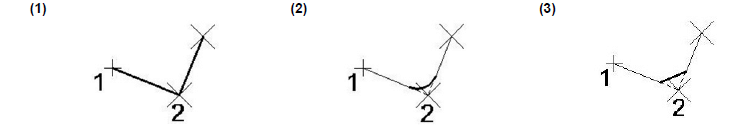

Cada uma das três figuras abaixo demonstra o uso de uma opção diferente para a configuração de vértices de elementos do tipo smart line no Microstation V8i.

Assinale a alternativa que identifica os tipos de vértices correspondentes a cada uma das imagens.

• A.

  Chamfered (1), Rounded (2) e Sharp (3).

• B.

  Sharp (1), Rounded (2) e Chamfered (3).

• C.

  Rounded (1), Chamfered (2) e Sharp (3).

• D.

  Sharp (1), Chamfered (2) e Rounded (3).

• E.

  Rounded (1), Sharp (2) e Chamfered (3).

O Decreto-Lei nº 2.300, de 21 de novembro de 1986, determina, em seu artigo 6º, que "as obras e os serviços só podem ser licitados quando houver Projeto Básico aprovado pela autoridade competente", e o mesmo diploma legal conceitua, em seu artigo 5º, inciso VII, o projeto básico como "o conjunto de elementos que defina a obra ou serviço, ou o complexo de obras ou serviços objeto da licitação, e que possibilite a estimativa de seu custo final e prazo de execução". Considerando as principais características de um projeto básico, segundo a Resolução nº 361/1991, do Conselho Federal de Arquitetura e Agronomia, e a Lei 8.666/1993, que estabelece normas gerais sobre licitações e contratos administrativos pertinentes a obras e serviços, considere as seguintes afirmativas:

1. O projeto básico deve definir quantidades e custos de serviços e fornecimentos com precisão compatível com o tipo e porte da obra, como forma de se determinar o custo global da obra com precisão aproximada de 5%.

2. Devem constar dois tipos de orçamento: o primeiro é provisório e deve servir para a concessão de licença de instalação; o segundo deve ser detalhado e baseado em estudo de gestão.

3. O projeto básico deve detalhar programas ambientais de maneira compatível ao porte da obra, de modo a assegurar sua implantação de forma harmônica com os interesses regionais.

4. Nos empreendimentos realizados em situações como casos de guerra e graves perturbações da ordem, o Projeto Básico poderá ser dispensado.

Assinale a alternativa correta.

• A.

  Somente a afirmativa 4 é verdadeira.

• B.

  Somente as afirmativas 1 e 2 são verdadeiras.

• C.

  Somente as afirmativas 3 e 4 são verdadeiras.

• D.

  Somente as afirmativas 1, 2 e 3 são verdadeiras.

• E.

  Somente as afirmativas 1, 3 e 4 são verdadeiras.

Assinale a alternativa que, de acordo com a Lei 8.666/1993, NÃO contempla um dos requisitos principais para projetos básicos e projetos executivos de obras e serviços.

• A.

  Economia na execução, conservação e operação.

• B.

  Funcionalidade e adequação ao interesse público.

• C.

  Adoção das normas técnicas, de saúde e de segurança do trabalho adequadas.

• D.

  Segurança.

• E.

  Definição dos limites da área geográfica a ser direta ou indiretamente afetada por impactos ambientais, sociais e econômicos, denominada área de influência do projeto.

Um modelo de dados geográficos tem por objetivo abordar, de forma unificada, campos e objetos e permite diferentes representações para um mesmo fenômeno geográfico. Um modelo de dados baseado em classes tem níveis de especificação, dentre os quais NÃO pode ser considerado o nível

• A.

  de representação.

• B.

  do mundo real.

• C.

  conceitual.

• D.

  de estado.

• E.

  de implementação físico ou interno.

Um Sistema de Informações Geográficas − SIG − tem como componentes os módulos de “Interface com o Usuário”, “Entrada e Integração de Dados”, “Processamento dos Dados”, “Visualização” e “Armazenamento e Recuperação de Dados”. NÃO pode ser considerada uma forma de entrada dos dados nos SIGs:

• A.

  importação de arquivos.

• B.

  via caderneta de campo.

• C.

  digitalização em mesa.

• D.

  digitalização óptica.

• E.

  superposição de imagens.

Atualmente, um sistema muito utilizado para fornecer a posição instantânea de um objeto em um referencial tridimensional é conhecido como GPS, cuja sigla significa

• A.

  Global Position System.

• B.

  Geographical Positioning System.

• C.

  Global Positioning System.

• D.

  Geographical Positioning System.

• E.

  Global Position Size.

Além da projeção UTM, existem outros sistemas de projeção transversal. Todos apresentam conceitos bem semelhantes entre si, diferindo ora nos coeficientes de deformação, ora na origem adotada, ora na amplitude dos fusos. NÃO pode ser considerado um sistema de projeção Transversa de Mercator:

• A.

  GPS.

• B.

  UTM.

• C.

  LTM.

• D.

  RTM.

• E.

  Gauss-Krüger.

A progressiva especialização da cartografia culminou com a definição de seus dois principais ramos: o Topográfico e o Temático. É exemplo de mapa topográfico:

• A.

  Mapa Geológico.

• B.

  Carta Topográfica.

• C.

  Carta de Vegetação.

• D.

  Carta Climática.

• E.

  Mapa Político.
