Questões de Engenharia Cartográfica e de Agrimensura do ano 2011

Considere os seguintes erros:

1. Inclinação do eixo secundário.

2. Colimação.

 3. Excentricidade.

4. Inclinação do eixo principal.

São erros instrumentais de método de medida de ângulos horizontais:

• A.

  1, 3 e 4 apenas.

• B.

  1 e 4 apenas.

• C.

  2 e 4 apenas.

• D.

  1, 2 e 3 apenas.

• E.

  2 e 3 apenas.

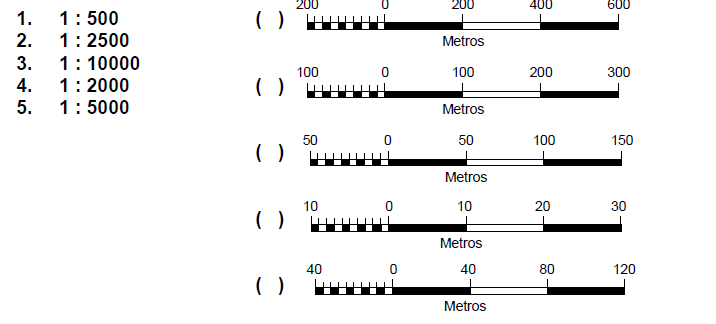

Considerando-se que cada intervalo na escala gráfica corresponde a dois centímetros, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

• A.

  5 – 1 – 4 – 3 – 2.

• B.

  4 – 2 – 1 – 5 – 3.

• C.

  2 – 3 – 5 – 4 – 1.

• D.

  3 – 5 – 2 – 1 – 4.

• E.

  1 – 4 – 3 – 2 – 5.

Considerando os tipos de levantamento de distâncias e sua precisão, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

• A.

  3 – 5 – 1 – 4 – 2.

• B.

  5 – 2 – 4 – 1 – 3.

• C.

  5 – 3 – 1 – 4 – 2.

• D.

  1 – 2 – 4 – 5 – 3.

• E.

  2 – 4 – 1 – 5 – 3.

Considerando a importância da orientação em um mapa, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

• A.

  2 – 1 – 4 – 3.

• B.

  3 – 1 – 4 – 2.

• C.

  4 – 2 – 3 – 1.

• D.

  2 – 4 – 1 – 3.

• E.

  3 – 1 – 2 – 4.

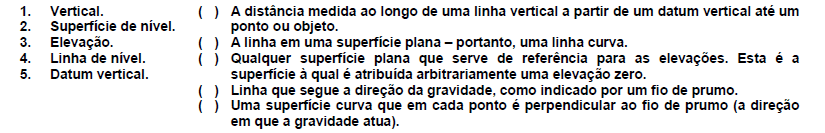

A partir dos conhecimentos em altimetria, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

• A.

  3 – 2 – 5 – 1 – 4.

• B.

  3 – 4 – 5 – 1 – 2.

• C.

  5 – 3 – 4 – 1 – 2.

• D.

  2 – 4 – 3 – 5 – 1.

• E.

  2 – 3 – 1 – 5 – 4.

Ao realizar um levantamento usando o Sistema de Posicionamento Global (GPS), é importante conhecer os procedimentos de campo e escritório. São variáveis que afetam a precisão de um levantamento GPS:

1. a precisão da estação de referência(s) a que o levantamento será amarrado.

2. a geometria dos satélites durante as observações.

3. as obstruções nas estações do receptor.

4. o método de redução usado pelo software.

 Estão corretos os itens:

• A.

  2 e 3 apenas.

• B.

  1 e 4 apenas.

• C.

  2, 3 e 4 apenas.

• D.

  1, 2 e 3 apenas.

• E.

  1, 2, 3 e 4.

O método mais usado para representar o relevo é o das curvas de nível. Sobre o assunto, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) Na representação, a distância vertical varia com a topografia do terreno, sendo menor para terrenos íngremes.

( ) As curvas são traçadas perpendicularmente às direções da inclinação do terreno.

( ) Ocasionalmente, as curvas de nível se cruzam.

( ) Na representação, são linhas materializadas que ligam pontos de mesma altura.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A.

  F – V – F – F.

• B.

  V – F – V – V.

• C.

  V – V – F – V.

• D.

  V – F – F – F.

• E.

  F – V – V – V.

Considerando a simbologia adotada oficialmente para levantamentos topográficos no Brasil, assinale a alternativa correta.

• A.

  Na indicação de cotas topográficas, deve-se identificar o valor, em formato inteiro, do número relativo à medição da cota.

• B.

  Para o caso de mapeamento de viadutos e pontes, deve-se representar todas as dimensões em escala.

• C.

  Em feições de hidrografia, a indicação do nome do rio é obrigatória somente para bacias de primeira ordem.

• D.

  Para a representação de ruas, são identificados dois tipos de classes: ruas pavimentadas e ruas sem pavimentação, devendo cada elemento pertencente à classe de ruas ser simbolizado de maneira diferente, de acordo com a presença ou ausência de pavimentação.

• E.

  Na elaboração de desenho topográfico para lançamento de pontos e traçados de linhas, admite-se um erro de graficismo igual a 0,3 mm.

Os arquivos usados como template devem ser armazenados na pasta padrão do sistema, que pode ser modificada por meio da alteração das propriedades da ribbon view.

• A.

  É possível inserir várias viewports no mesmo layout, de forma a mostrar diferentes aspectos de uma mesma geometria, em diferentes escalas.

• B.

  Caso a escala 1:30 esteja selecionada como escala da viewport no layout de impressão, isso significa que uma geometria aparecerá cerca de 30 vezes menor no papel em relação a sua dimensão criada no “model space”.

• C.

  Camadas podem ter suas propriedades alteradas nas viewports. Podem ser alteradas cores, tipo e tamanho de linhas. Ao se realizarem alterações, deve-se atentar para a mesma camada no “model space”, onde será criada uma cópia contendo as modificações efetuadas, uma para cada viewport.

• D.

  Uma prática recomendada é efetuar o travamento da viewport uma vez que a escala esteja definida. Para isso, basta que se selecione o limite da viewport e, na barra de status, efetue-se o clique na opção Lock/Unlock Viewport.

• E.

  Usuários podem rotacionar uma viewport usando o comando Rotate ou por meio do uso do mouse. Porém, caso se queira rotacionar todo o layout em conjunto com a viewport, o usuário deve definir a variável VPROTATEASSOC para a opção “1”.

Com relação à estrutura de arquivos do tipo DGN (Versão V8i), considere as seguintes afirmativas:

1. Arquivos DGN podem armazenar informações em formato bidimensional e tridimensional.

2. Arquivos DGN utilizam a estrutura em camadas (layers), tal qual os arquivos em formato DWG (AutoCAD).

3. Arquivos DGN podem comportar 3 tipos de modelos diferentes: “Design”, “Sheet” e “Drawing”.

Assinale a alternativa correta.

• A.

  Somente a afirmativa 1 é verdadeira.

• B.

  Somente as afirmativas 1 e 2 são verdadeiras.

• C.

  Somente as afirmativas 2 e 3 são verdadeiras

• D.

  Somente as afirmativas 1 e 3 são verdadeiras.

• E.

  As afirmativas 1, 2 e 3 são verdadeiras.
