Questões de Engenharia Cartográfica e de Agrimensura da Fundação Carlos Chagas (FCC)

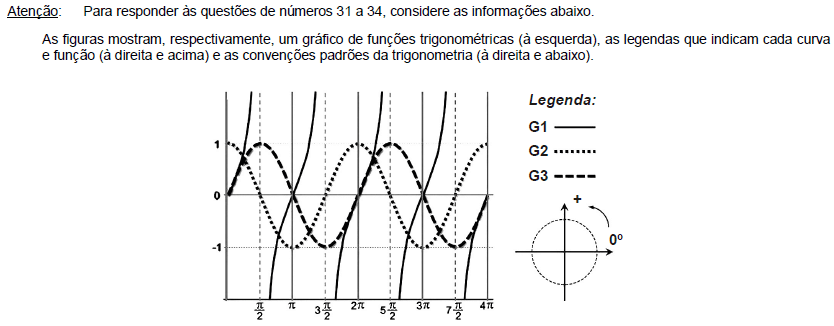

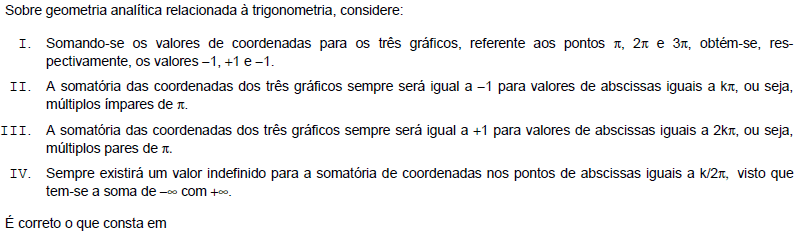

• A.

  I e III, apenas.

• B.

  I, II e III, apenas.

• C.

  II, III e IV, apenas.

• D.

  I, II, III e IV.

• E.

  II e IV, apenas.

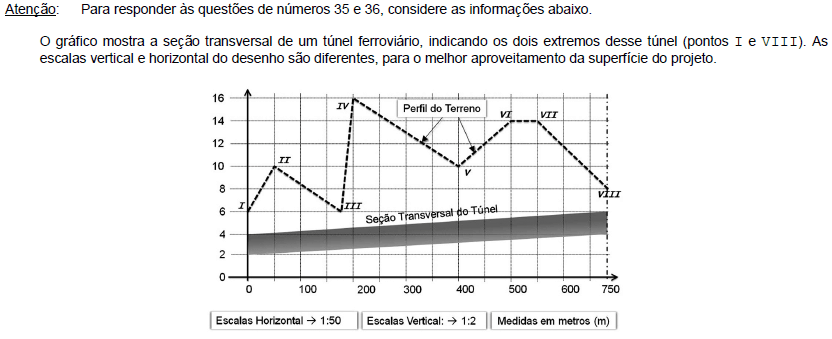

A área final da seção transversal do túnel (em projeto), em m², será de

• A.

  3000.

• B.

  1500.

• C.

  750.

• D.

  300000.

• E.

  47100.

Sabendo-se que o ponto III está posicionado na abscissa 175 m, o comprimento da linha III-IV, em m, é igual a

• A.

  11,1.

• B.

  51,0.

• C.

  29,7.

• D.

  26,9.

• E.

  55,5.

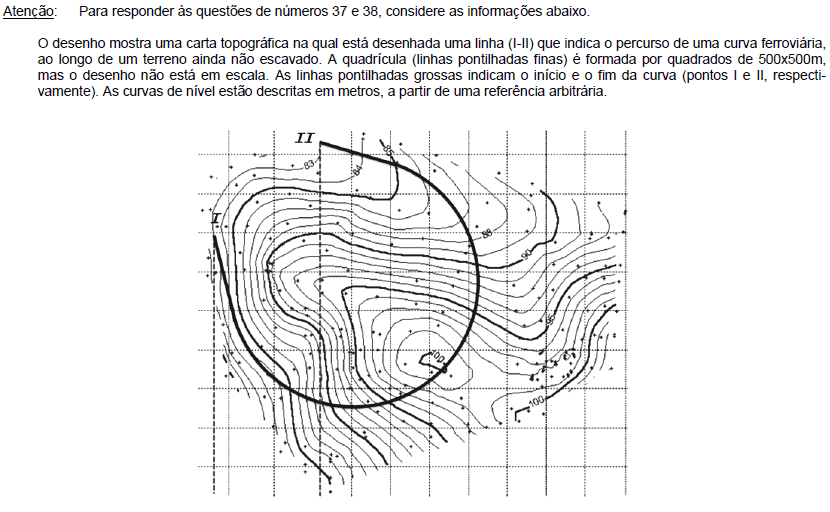

Analise:

I. Para a correta execução dessa curva torna-se necessária uma sobrelevação, cuja inclinação “desce” para dentro da curva.

II. A maior elevação (conta) por onde pode passar o percurso da linha férrea é igual a 100 m e a menor é de 82 m.

III. A linha férrea cruza com a curva de nível 84 cinco vezes, permanecendo ao longo dela por, pelo menos, 500 m.

É correto o que consta em

• A.

  I e III, apenas.

• B.

  I, apenas.

• C.

  I e II, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

Se fosse feito um gráfico das elevações por onde passa todo o percurso da curva I-II, como se tivesse sido desenvolvida, teríamos o corte de terreno descrito em:

• A.



• B.



• C.



• D.



• E.



Sobre declinação magnética, está correto afirmar:

• A.

  Mede-se positivamente e/ou negativamente a declinação magnética se esta apontar, respectivamente, para o norte e/ou para o sul.

• B.

  A declinação magnética aumenta quando a localização do observador é próxima do equador, além de aumentar em relação à altitude.

• C.

  A variação da declinação magnética é da ordem de alguns graus por ano e varia em relação a cada região do planeta.

• D.

  O valor da declinação magnética é igual em valor, mas invertido em sinais, em cada um dos pólos geográficos da Terra.

• E.

  Os gráficos de isogônicas e isopletas complementam-se para explicar e descrever a variação anual de declinação magnética na superfície da Terra.

Em uma determinada representação gráfica de um projeto topográfico, cuja escala é 1:200, foi medida uma área retangular, no desenho, de lados 15 cm e 32 cm. A real área representada pelo retângulo medido é, em m², igual a

• A.

  192.

• B.

  4800.

• C.

  96000.

• D.

  9600.

• E.

  1920.

Atenção: Para responder às questões de números 41 e 42 considere as informações abaixo.

Em um projeto antigo, distorcido em suas medidas originais de forma homogênea pela má conservação, uma determinada distância foi cotada em 2012 m. Medindo com uma escala, tal cota no desenho possui 40 cm.

A escala do desenho é de:

• A.

  1:5030

• B.

  1:250

• C.

  1:5300

• D.

  1:1000

• E.

  1:3500

Atenção: Para responder às questões de números 41 e 42 considere as informações abaixo.

Em um projeto antigo, distorcido em suas medidas originais de forma homogênea pela má conservação, uma determinada distância foi cotada em 2012 m. Medindo com uma escala, tal cota no desenho possui 40 cm.

No mesmo projeto, há uma cota que indica o valor de 550 m. Medindo a distância no desenho, obtém-se, em cm, o valor:

• A.

  2,20

• B.

  10,93

• C.

  13,75

• D.

  13,10

• E.

  5,45

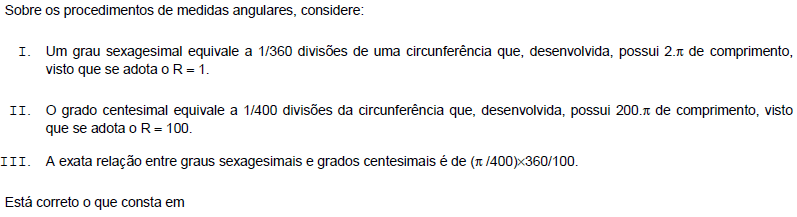

• A.

  I e II, apenas.

• B.

  II, apenas.

• C.

  III, apenas.

• D.

  I, apenas.

• E.

  I, II e III.
