Questões de Engenharia Civil do ano 2006

Para responder às questões de números 25 a 28, considere as informações abaixo.

Para o uso de alvenaria comum utilizando blocos vazados de concreto deve-se levar em consideração que

• A.

  o fabricante mostre selo de qualidade atestando resistência mínima de compressão individual igual ou maior a f_ck = 2,0MPa.

• B.

  a parede do bloco de concreto deve resistir a um esforço equivalente a uma tensão de f_ck = 20MPa, no mínimo.

• C.

  deve-se usar, no caso da sala indicada, blocos de classe M-20, que são específicos para a simples vedação.

• D.

  a espessura das paredes dos blocos deve ser de, no mínimo, de 10mm para se garantir a resistência da alvenaria.

• E.

  o fabricante mostre laudo de qualidade confirmando o uso de argamassa de concreto de traço 1:2:3.

Para responder às questões de números 25 a 28, considere as informações abaixo.

Considere as afirmações abaixo:

I. Os vãos criados pelo forro e pelo piso técnico eliminam a preocupação com o isolamento acústico das paredes, visto que o colchão de ar formado dentro desses espaços técnicos gera isolamento acústico suficiente.

II. Uma parede executada com material denso (como bloco de concreto revestido) é a melhor solução técnica para se extinguir os ruídos, visto que, quanto mais denso o material, maior é o isolamento acústico.

III. O isopor é o melhor isolante acústico que se conhece apesar de ser de fácil combustão, assim, deve-se procurar revestir as paredes internas da sala com esse material para se isolar os ruídos.

Está correto o que se afirma APENAS em

• A.

  I e II.

• B.

  II e III.

• C.

  I.

• D.

  II.

• E.

  III.

Instruções: Para responder às questões de números 29 e 30, considere as informações abaixo.

Considerando as teorias correntes da Resistência dos Materiais e sabendo que a densidade média do concreto armado é igual a 2500kg/m³, é correto afirmar que o diagrama final de momentos, traçado pelos eixos de cada pilar, será

• A.
• B.
• C.
• D.
• E.

Instruções: Para responder às questões de números 29 e 30, considere as informações abaixo.

Sabendo-se que para a montagem de uma estrutura prémoldada como a apresentada é necessário um rigoroso processo de acompanhamento da locação das peças. Para melhor garantir a locação das peças, deve-se utilizar:

I. Duas trenas de aço de precisão mínima de 5 cm/100 m.

II. Nível laser auto-nivelante estacionado em ponto topográfico geodésico e com datum conhecido.

III. Teodolito de classe adequada, auxiliado por balizas e piquetes demarcatórios e trenas de precisão mínima de 1 cm/100 m.

Está correto o que se afirma APENAS em

• A.

  I.

• B.

  II.

• C.

  III.

• D.

  I e III.

• E.

  II e III.

Em concretagens estruturais, a adoção do fornecimento de concreto produzido em central proporciona redução do tempo de execução desta etapa construtiva e permite maior flexibilização no planejamento do cronograma físico de uma obra. Em relação à utilização desse sistema de fornecimento de concreto, é correto afirmar:

• A.

  Por serem oriundos de centrais dosadoras, as quantidades de cimento, água, agregados e aditivo são muito mais precisas e confiáveis.

• B.

  Por se tratar de um sistema integrado, elimina totalmente a possibilidade de ocorrência de problemas de interação entre projetista, construtora e concreteira.

• C.

  O recebimento do concreto dosado em usina não apresenta problemas de recebimento, uma vez que qualquer divergência nos intervalos entre os caminhões são facilmente resolvidos com o remanejamento de homens, equipamentos e ferramentas.

• D.

  O lançamento e a vibração do concreto são de responsabilidade da construtora e têm pouca influencia na qualidade final do concreto acabado, razão pela qual as concreteiras não participam da otimização da tarefa.

• E.

  Concreto fornecido conforme especificação da construtora sempre estará em conformidade com a finalidade que deverão exercer nos elementos estruturais, independentemente do método de lançamento que é característico de cada construtora.

Instruções: Para responder às questões de números 32 e 33 considere as informações e a chave abaixo.

Em certa área do Tribunal será executada uma determinada estrutura composta por uma base de concreto e por um aviso luminoso construído em estrutura metálica (figura abaixo).

Essa base de concreto ficará enterrada no solo local e sofrerá a ação das intempéries (chuvas constantes) juntamente com o luminoso. Além disso, por dentro da base será instalado um eletroduto plástico para a passagem dos cabos de alimentação elétrica e uma caixa de passagem de material metálico de alta resistência à corrosão. Toda a estrutura será construída em área próxima ao edifício do Tribunal, localizado em frente à avenida de alto tráfego. O maior diâmetro de barras de aço a serem usadas na estrutura de concreto é de 12,5 mm. A base possui área em planta de 3 m × 3 m.

Utilize a chave abaixo para responder às questões 32 e 33.

(A) Está correto o que se afirma apenas em I.

(B) Está correto o que se afirma apenas em II.

(C) Está correto o que se afirma apenas em III.

(D) Está correto o que se afirma apenas em I e II.

(E) Está correto o que se afirma apenas em II e III.

Considere as proposições abaixo em relação à obra: (B))

I. De acordo com a NBR 6118/1993, no caso específico acima, classe agressividade moderada, é possível utilizar cobrimento de armadura entre 25 e 35 mm.

II. De acordo com a NBR 6118/2003 a estrutura de concreto acima encontra-se em área de agressividade moderada cujo risco de deterioração é pequeno.

III. De acordo com a NBR 6118/1983, devido à classe de agressividade ser moderada, é exigível que o fator água/cimento seja menor que 0,65 e o tipo de concreto seja maior que C30.

• A.

  Está correto o que se afirma apenas em I.

• B.

  Está correto o que se afirma apenas em II.

• C.

  Está correto o que se afirma apenas em III.

• D.

  Está correto o que se afirma apenas em I e II.

• E.

  Está correto o que se afirma apenas em II e III.

Instruções: Para responder às questões de números 32 e 33 considere as informações e a chave abaixo.

Em certa área do Tribunal será executada uma determinada estrutura composta por uma base de concreto e por um aviso luminoso construído em estrutura metálica (figura abaixo).

Essa base de concreto ficará enterrada no solo local e sofrerá a ação das intempéries (chuvas constantes) juntamente com o luminoso. Além disso, por dentro da base será instalado um eletroduto plástico para a passagem dos cabos de alimentação elétrica e uma caixa de passagem de material metálico de alta resistência à corrosão. Toda a estrutura será construída em área próxima ao edifício do Tribunal, localizado em frente à avenida de alto tráfego. O maior diâmetro de barras de aço a serem usadas na estrutura de concreto é de 12,5 mm. A base possui área em planta de 3 m × 3 m.

Utilize a chave abaixo para responder às questões 32 e 33.

(A) Está correto o que se afirma apenas em I.

(B) Está correto o que se afirma apenas em II.

(C) Está correto o que se afirma apenas em III.

(D) Está correto o que se afirma apenas em I e II.

(E) Está correto o que se afirma apenas em II e III.

Considere as proposições abaixo.

I. Para a execução da base é necessário que se realize antes, um lastro de concreto magro (qualidade menor ou igual a C15) a fim de isolar o concreto da estrutura do solo logo abaixo.

II. O concreto da base deve ser misturado utilizando aditivo à base de cloretos, que são indicados nos casos de contato direto com o solo, para o completo fechamento dos poros resultantes da hidratação do cimento na argamassa.

III. Deve-se criar uma manta de areia e cascalho em torno da base de concreto, de espessura igual ou maior que 20 cm, com o intuito de drenar toda a umidade proveniente das intempéries e transmitilas diretamente para o solo o mais rápido possível.

• A.

  Está correto o que se afirma apenas em I.

• B.

  Está correto o que se afirma apenas em II.

• C.

  Está correto o que se afirma apenas em III.

• D.

  Está correto o que se afirma apenas em I e II.

• E.

  Está correto o que se afirma apenas em II e III.

Muitas obras de construção de edifícios são concebidas pelo uso de concreto armado, onde o serviço de concretagem é composto pelas seguintes fases:

• A.

  locação, balizamento, inserção da armadura e moldagem.

• B.

  execução das formas, inserção da armadura, moldagem e desforma.

• C.

  moldagem, vibração, alisamento e secagem.

• D.

  posicionamento, estabilização, lançamento e acabamento superficial.

• E.

  lançamento, adensamento, acabamento superficial e cura.

Instruções: Para responder às questões de números 35 a 38 considere as informações abaixo.

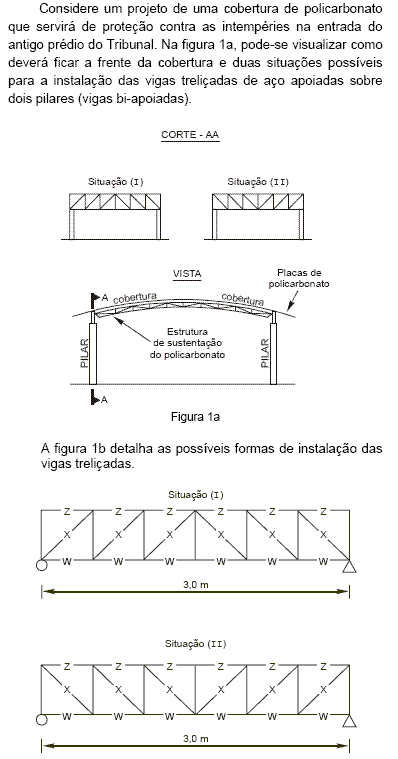

Em relação aos tipos de esforços incidentes em uma treliça, considere as seguintes afirmações:

I. A principal diferença é que na situação (I) as barras tipo "x" estão sujeitas à tração, enquanto que na situação (II) estão sujeitas à compressão.

II. Do ponto de vista dos esforços as duas situações são absolutamente idênticas em relação aos esforços internos solicitantes.

III. Tanto na situação (I) quanto na situação (II) temse exatamente o mesmo tipo de cargas atuando ao longo das vigas.

Está correto o que se afirma APENAS em

• A.

  I.

• B.

  II.

• C.

  III.

• D.

  I e II.

• E.

  II e III.

Instruções: Para responder às questões de números 35 a 38 considere as informações abaixo.

Considere as seguintes afirmações:

I. Na situação (II) as barras tipo "x" estão sendo tracionadas, portanto, de acordo com a resistência dos materiais, podem ser mais esbeltas e mais baratas.

II. Na situação (I), mais barras serão comprimidas e, portanto, de acordo com as resistência dos materiais, exigindo peças mais robustas e mais caras.

III. Tanto na situação (I) como na situação (II), as barras tipo "w" são submetidas a esforços de tração.

Está correto o que se afirma em

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.
