Instruções: Para responder às questões de números 47 e 48 considere as informações e o desenho abaixo.

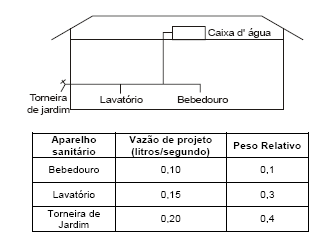

O desenho apresenta a localização aproximada dos três pontos de hidráulica que devem ser instalados. Os tubos que serão utilizados são de aço galvanizado. Abaixo do desenho, consta a tabela de pesos relativos e vazões em pontos de utilização, segundo a da NBR 5626/1998. Para garantir a vazão adequada da caixa d'água realizam-se cálculos que garantam a vazão em pressão adequada de trabalho.

O desenho apresenta a localização aproximada dos três pontos de hidráulica que devem ser instalados. Os tubos que serão utilizados são de aço galvanizado. Abaixo do desenho, consta a tabela de pesos relativos e vazões em pontos de utilização, segundo a da NBR 5626/1998. Para garantir a vazão adequada da caixa d'água realizam-se cálculos que garantam a vazão em pressão adequada de trabalho.

47.A vazão de projeto que passa pela tubulação é calculada:

I. Vazão = (0,10 × 0,1 + 0,15 × 0,3 + 0,2 × 0,4)

II. Vazão = 0,3 × (0,1 + 0,3 + 0,4)^1/2

III. Vazão = (0,10 × 0,1 + 0,15 × 0,3 + 0,2 × 0,4) / (0,1 + 0,3 + 0,4)

Está correto o que se afirma APENAS em

• A.

  I.

• B.

  II.

• C.

  III.

• D.

  I e II.

• E.

  II e III.

Instruções: Para responder às questões de números 47 e 48 considere as informações e o desenho abaixo.

O desenho apresenta a localização aproximada dos três pontos de hidráulica que devem ser instalados. Os tubos que serão utilizados são de aço galvanizado. Abaixo do desenho, consta a tabela de pesos relativos e vazões em pontos de utilização, segundo a da NBR 5626/1998. Para garantir a vazão adequada da caixa d'água realizam-se cálculos que garantam a vazão em pressão adequada de trabalho.

Para a instalação necessária deve-se calcular, também

• A.

  a perda de carga unitária (J), calculada através de J = (constante) × (vazão)^1,88 × (diâmetro)^-4,88, e a perda de carga localizada (H_local), dada por tabelas específicas de fabricantes.

• B.

  a perda de carga localizada (J), que é determinada pela mesma norma, conforme tabela indicada, onde a perda (J) é dada por J = (peso relativo)^1/4.

• C.

  a perda de carga distribuída (D), que é determinada pelo cálculo da vazão de projeto à cada trecho, calculada pela expressão D = (somatória dos pesos) × (3,0m/s) × (gravidade).

• D.

  o índice de perda de carga localizada, calculado em função da altura do reservatório em relação à cada ponto de instalação, dado por J% = (% pesos) × (vazão no ponto) × (altura do ponto)^1/2.

• E.

  a perda de carga de carga unitária (J), calculada através de J = (gravidade) × (vazão)^1,88 × (diâmetro)^-4,88 e a perda de carga localizada (H_local), dada pela expressão (H_local) = 0,3 × (vazão de projeto)^1/2.

Toda tubulação antes de ser considerada adequada à utilização, deve ser submetida a alguns ensaios previstos por norma. Um deles é o ensaio de estanqüeidade, onde a água permanece pressurizada por um período de

• A.

  15 minutos.

• B.

  20 minutos.

• C.

  30 minutos.

• D.

  50 minutos.

• E.

  60 minutos.

Nas instalações hidráulicas a utilização de sistema PEX é muito utilizada. Os tubos e conexões de PEX (Polietileno com ligação cruzada) para água são fornecidos com sistemas de acoplamento ou união por meio de tubos

• A.

  rígidos, em conexões feitas por termofusão.

• B.

  rígidos, em conexões soldadas com cola.

• C.

  maleáveis, em conexões feitas por eletrofusão.

• D.

  maleáveis, em conexões prensadas e roscadas.

• E.

  roscados, em conexões roscadas.

Para que os aparelhos sanitários e hidráulicos de instalações prediais de água fria funcionem sem oferecer riscos aos usuários e às instalações, devem atender as pressões de serviço, quer sejam dinâmicas ou estáticas, e seus valores mínimos e máximos devem estar compreendidos no intervalo de

• A.

  0,5 a 40 m.c.a

• B.

  1,5 a 50 m.c.a

• C.

  2 a 40 m.c.a

• D.

  4 a 40 m.c.a

• E.

  10 a 50 m.c.a

A utilização de telhas metálicas na cobertura de edificações tem sido empregada em grande parte de obras recentes por oferecer uma série de vantagens sobre as coberturas executadas com telhas convencionais. O aço vem sendo utilizado com grande freqüência como elemento de cobertura porque

• A.

  apresenta excelentes condições de estabilidade dimensional, é considerado como a melhor solução para a ação hidrofugante e possibilita a execução de telhados em curvatura sem que isso implique em gastos elevados.

• B.

  possui excelente resistência à corrosão, mesmo em condições severas e ambientes ácidos, anula a ação do vento em função do peso próprio e apresenta excelente custo x benefício em razão do baixo custo.

• C.

  oferece excelente conforto acústico; elimina a necessidade de limpeza das telhas para garantir boas condições térmicas e possibilita condições ideais contra vibração pela ação da chuva mesmo em situações em que a espessura da telha seja inferior a 0,6 mm.

• D.

  destaca-se na capacidade de vencer grandes vãos, possui boa resistência à tração, apresenta baixo peso quando aplicado em forma de telha e apresenta cargas reduzidas nas estruturas e fundações da edificação.

• E.

  garante a estanqüeidade do sistema sem a necessidade de uso de elementos impermeabilizantes, tem baixo custo em relação aos sistemas que se utilizam de telhas de fibrocimento e elevada resistência mecânica que neutraliza os esforços de tração nas fundações.

Obras e restaurações em fachadas são comuns em edificações, tornando-se necessária algumas vezes a utilização de balancins, andaimes e plataformas de trabalho. Sobre estes, é correto afirmar que

• A.

  o sistema de fixação deve se dar por meio da sustentação por sacos de areia e latas de concreto, para manter o cabo de sustentação junto à platibanda.

• B.

  o dimensionamento dos andaimes, assim como a instalação da estrutura e sua fixação devem ser realizadas por profissional legalmente habilitado.

• C.

  admite-se a utilização de aparas para a confecção de andaimes devido ao alto custo da madeira.

• D.

  é permitido a utilização de escadas de até cinco degraus sobre andaimes, balancins e plataformas como forma de compensar pequenas diferenças de altura.

• E.

  o operador pode trabalhar em serviços de pintura com cadeira suspensa individual sem trava-quedas, devido ao dinamismo do trabalho e mudança constante de posição, desde que autorizado pelo mestrede- obra.

Os fusíveis são elementos de proteção que atuam com base no rompimento de um elemento fundente, em função do aquecimento pelas perdas joule que ocorrem durante a circulação de uma corrente de curto-circuito, podendo atuar também em circuitos sob condições de sobrecarga. Portanto, na escolha de um fusível, deve-se considerar:

• A.

  temperatura do ambiente, potência nominal e resistência ohmica.

• B.

  fabricante, potência dissipada e corrente nominal.

• C.

  tipo do elo fusível, tensão de rompimento e potência nominal.

• D.

  resistência nominal, corrente impedante e tensão de trabalho.

• E.

  corrente nominal, tensão nominal e tipo de carga a ser protegida.

Na realização de inspeção em serviço de ampliação da rede elétrica do almoxarifado do TRT, constatou-se que vários profissionais trabalhavam em revezamento, com supervisão constante. O trabalho estava sendo realizado junto ao local onde fora instalado o Sistema Elétrico de Potência da Edificação. Em situações como esta a empresa responsável pela obra deve manter prontuário com documentos comprobatórios para efeito de fiscalização. NÃO fazem parte desse prontuário:

• A.

  Laudo com resultado de teste hidrostático e demais ensaios não-destrutivos realizados na estação de potência.

• B.

  Documento comprobatório de capacitação profissional, qualificação, treinamentos realizados por trabalhadores, assim como as autorizações competentes.

• C.

  Resultados de teste de isolação elétrica realizados em equipamentos de proteção individual e coletivas dos trabalhadores.

• D.

  Instruções com a descrição dos procedimentos para operações de emergência.

• E.

  Relatório com as especificações dos equipamentos de proteção individual e coletiva disponibilizados nas atividades operacionais.

Durante as obras do novo anexo do TRT observou-se, na planta de locação, que a face do edifício situada na avenida que dará acesso ao futuro prédio tem os seguintes dados: início da fachada na estaca 169 + 12,5 m e final da fachada na estaca 171 + 17,0 m. Sabendo-se que o estaqueamento é de 20 m em 20 m, o comprimento da parede é

• A. 31,5 m.
• B. 35,5 m.
• C. 44,5 m.
• D. 52,5 m.
• E. 59,5 m.
