Questões de Engenharia Civil do ano 2006

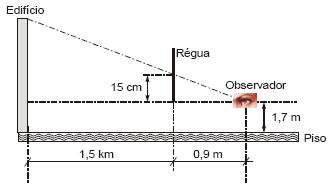

O engenheiro foi destacado para acompanhar a equipe responsável por elaborar o levantamento topográfico de uma área numa região urbana. No local, houve a necessidade de avaliar a localização de um edifício e sua altura, uma vez que estava causando interferência nas edificações vizinhas, apresentando distorções quanto à lei de parcelamento do solo. Para calcular a altura a equipe dispunha de uma régua de 30 cm, que foi disposta 0,9 m à frente dos olhos do observador, sendo que o zero da escala da referida régua estava alinhado à mesma altura dos olhos, ou seja, 1,7 m. Na escala da régua leu-se a medida de 15 cm, representando uma linha de projeção dos olhos do observador até o ponto superior do edifício, conforme representa a figura abaixo.

Diante da situação e após realizados os cálculos, concluise que a altura do edifício, em metros, corresponde a

• A. 241,7
• B. 250,0
• C. 251,7
• D. 255,0
• E. 267,0

Em obra do Ministério Público, durante a fase de sondagem, a empresa contratada realizou os ensaios previstos para caracterização do solo. Outros ensaios de solo ocorreram ao longo da obra, onde o engenheiro fez o acompanhamento. Assim, de uma análise sobre geotecnia, concluiu-se que o sistema mais usado, em geral, é o Sistema Unificado de Classificação dos Solos - SUCS. Sobre o SUCS é correto afirmar que ele classifica os solos em três grandes grupos, que são

• A. areia, silte e gravel.
• B. orgânicos, gravel e argila.
• C. pedregulhos, grossos e areia.
• D. grossos, finos e turfas.
• E. turfas, gravel e silte.

Em uma obra existe uma área que foi escavada, deixando uma região que precisa de reaterro. O volume de projeto do local do reaterro é de 5 000 m3, que foi considerado como volume natural. O solo escolhido para a tarefa tem coeficiente de empolamento ϕ = 0,80. Sabendo que cada caminhão que trará o solo à obra tem capacidade de 10,0 m3, é correto afirmar que o número total de caminhões será

• A. 625
• B. 600
• C. 575
• D. 550
• E. 525

Atenção:     Para responder às questões de números 36 e 37, considere as informações abaixo.

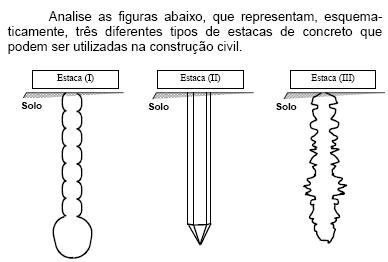

Os desenhos das Estacas I, II e III representam, respectivamente, estacas tipo:

• A. cravada, raiz e franki
• B. franki, cravada e raiz
• C. raiz, franki e tubulão
• D. franki, mega e raiz
• E. tubulão, mega e raiz

Atenção:     Para responder às questões de números 36 e 37, considere as informações abaixo.

Uma torre de alta tensão de 150 m de altura, sujeita a esforços nas direções x, y e z do espaço triortonormal necessita de um tipo de fundação capaz de resistir a esforços de tração e compressão. Além disso, a fundação deve ser capaz de ser instalada em ângulo diferente de 90° (direção z, coincidente com a direção da gravidade). A estaca também deve ser capaz de perfurar solos duros contendo até matacões. Assim, das estacas acima devese escolher, para a fundação da torre, APENAS

• A. as estacas II e III.
• B. as estacas I e II.
• C. a estaca III.
• D. a estaca II.
• E. a estaca I.

Atualmente, é comum, em obras, a utilização de espuma expansiva de poliuretano na fixação de portas e janelas, em substituição ao método de "chumbar", que utiliza argamassa de cimento e areia. Sobre esse tipo de material (espuma) e atividade (fixação de esquadrias), é correto afirmar:

• A. Além de fixar batentes e janelas, esse tipo específico de espuma pode servir como selante entre telhas quebradas, por ser resistente ao sol.
• B. Para melhorar a eficiência da espuma deve-se limpar as esquadrias com removedor ou tíner.
• C. Ao contrário do que se pensa, a espuma pode ser aplicada sem que o operário utilize EPI do tipo máscara contra gases.
• D. Esse material é encontrado no mercado na forma bicomponente exigindo que o operário faça a mistura e use a espuma em, no máximo, 15 min.
• E. Mesmo sendo um tipo de plástico, essa espuma é comercializada como material não-combustível, podendo ser armazenada até em locais ensolarados.

Para a reforma da recepção da sede do Ministério, o engenheiro tem à disposição três qualidades de rochas para executar o revestimento do piso, das paredes e do balcão de atendimento, a saber: granito flameado, mármore de carrara polido, arenito bruto. O custo das rochas é semelhante. As áreas a serem revestidas são: piso = 15m2; parede = 55 m2; balcão = 25 m2. De acordo com o exposto, analise:

I. A melhor escolha para o piso é o granito enquanto que, para o balcão, é o mármore e, finalmente, para as paredes deve-se colocar o arenito.

II. De todas as rochas apresentadas, o mármore é a mais resistente e, portanto, deve ser colocado no piso.

III. À exceção do granito, o mármore e o arenito atendem melhor ao revestimento do piso por serem rochas de alta resistência.

Visando melhor atender aos clientes, bem como atender às normas técnicas relativas à obra em questão, tanto quanto as de segurança, é correto o que consta APENAS em

• A. I.
• B. II.
• C. III.
• D. I e II.
• E. II e III.

Instruções:      Para responder às questões de números 40 e 41, considere as informações abaixo.

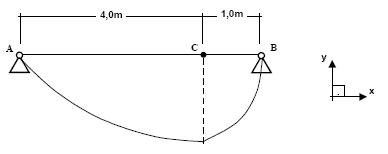

O gráfico abaixo demonstra alguns dos possíveis esforços internos solicitantes a que a barra ACB pode ser submetida. A barra é homogênea em suas características. A seção da barra é idêntica em todos os trechos. Considere a barra e seus esforços em um plano bi-dimensional, desprezando efeitos na direção Z (ortogonal ao plano X-Y mostrado ao lado da barra).

De acordo com o gráfico é correto afirmar que

• A. pode tratar-se de um diagrama de momentos fletores ou forças cortantes.
• B. trata-se de um diagrama de forças cortantes.
• C. trata-se de um diagrama de forças normais.
• D. trata-se de um diagrama de momentos fletores.
• E. pode tratar-se de um diagrama de forças cortantes ou de forças normais.

Instruções:      Para responder às questões de números 40 e 41, considere as informações abaixo.

O gráfico abaixo demonstra alguns dos possíveis esforços internos solicitantes a que a barra ACB pode ser submetida. A barra é homogênea em suas características. A seção da barra é idêntica em todos os trechos. Considere a barra e seus esforços em um plano bi-dimensional, desprezando efeitos na direção Z (ortogonal ao plano X-Y mostrado ao lado da barra).

Para que exista o valor Zmax indicado na representação gráfica, é correto afirmar:

• A. O apoio A deve ser capaz de gerar reações paralelas aos eixos X e Y, enquanto que o apoio B tem que gerar reações paralelas apenas a X.
• B. A barra está sujeita a ação de uma carga distribuída uniformemente e, no ponto C, existe uma carga pontual paralela ao eixo Y e de sentido oposto a ele.
• C. Como o apoio B está mais próximo do valor Zmax, ele deve ser necessariamente do tipo "apoio fixo" para gerar os resultados acima.
• D. O gráfico pode ser explicado por conta de uma força paralela ao eixo Y, mas de sentido contrário ao eixo, desde que não exista outro tipo de carregamento atuante.
• E. Apenas a ação de um momento fletor pontual em C seria capaz de gerar um gráfico semelhante ao exposto acima.

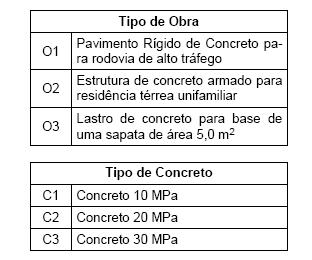

As tabelas abaixo mostram três tipos de obras e três tipos de concreto:

Para cada obra da tabela X deve ser escolhido um único tipo concreto da tabela Y. O tipo de obra com seu respectivo tipo de concreto mais adequado à sua construção está corretamente associada em:

• A. Obra 1 com Concreto 1; Obra 2 com Concreto 3; Obra 3 com Concreto 2.
• B. Obra 1 com Concreto 1; Obra 2 com Concreto 2; Obra 3 com Concreto 3.
• C. Obra 1 com Concreto 2; Obra 2 com Concreto 3; Obra 3 com Concreto 1.
• D. Obra 1 com Concreto 3; Obra 2 com Concreto 1; Obra 3 com Concreto 2.
• E. Obra 1 com Concreto 3; Obra 2 com Concreto 2; Obra 3 com Concreto 1.
