Questões de Engenharia Civil do ano 2006

Para avaliar as instalações de um chuveiro numa repartição, ao ser verificado o seu funcionamento, concluiu-se que seria necessário aumentar a pressão da água. Para proceder ao aumento da pressão da água no chuveiro é necessário

• A. aumentar a velocidade da água na tubulação.
• B. diminuir o diâmetro da tubulação.
• C. elevar o comprimento da rede de água.
• D. aumentar a vazão de água na tubulação.
• E. aumentar a altura da coluna d'água.

No controle da execução das instalações hidrosanitárias da obra de reforma dos banheiros de uma repartição, a planta de hidráulica foi disponibilizada e o engenheiro verificou que havia um ponto conflitante na instalação do duto de ventilação. Feita as correções, determinou que, conforme a norma, o ponto de ligação do duto de ventilação deve ser entre

• A. o vaso sanitário e o tubo de queda.
• B. a caixa sifonada e o vaso sanitário.
• C. a caixa de inspeção e a rede primária.
• D. após cada elemento ou peça sanitária.
• E. a rede secundária e a caixa de gordura.

No acompanhamento do serviço de desinfecção do reservatório de água do prédio do Ministério o operador havia preparado o material para limpeza e desinfecção. Assim sendo, é correto afirmar que a substância ativa correta a ser utilizada para desinfecção de reservatórios é

• A. água com sabão, misturada à água do reservatório.
• B. cloro puro não diluído.
• C. água limpa fornecida pela rede de abastecimento.
• D. solução aquosa de hipoclorito de sódio.
• E. água sanitária de uso doméstico, adicionada a álcool na proporção de 4:1.

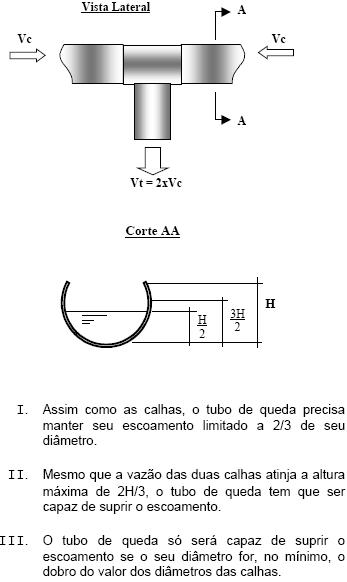

A figura abaixo representa uma instalação de águas pluviais composta de duas calhas e um tubo de queda. O conjunto descrito foi projetado de modo que a vazão de serviço das calhas corresponda a parcelas de H. Assim, no caso exposto (calhas + tubo de queda), a vazão de serviço do projeto está relacionada a H/2 e a vazão máxima permitida para o sistema está relacionada a 2H/3. Ante os dados de projeto, considere:

É correto o que consta APENAS em

• A. I.
• B. II.
• C. III.
• D. I e II.
• E. II e III.

Instruções: Para responder às questões de números 57 a 58 considere as informações abaixo.

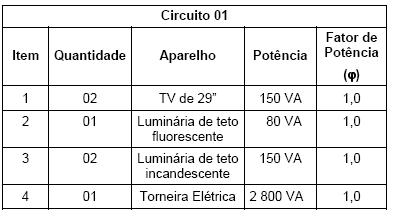

O morador de uma edificação residencial reclama de problemas nas instalações elétricas e, assim, um engenheiro é chamado para verificar a rede da casa. O morador forneceu-lhe os antigos projetos da casa, onde há uma tabela que descreve um circuito chamado de C1, descrito conforme abaixo.

Com relação aos dados, analise:

I. A corrente que passará pelo circuito C1 é menor que 10,0 A.

II. Um valor de ϕ igual a 0,8 seria mais adequado para uso na torneira elétrica.

III. O diâmetro mínimo para atender a fiação da luminária incandescente é de 1,0 mm.

É INCORRETO o que consta em

• A. I, II e III.
• B. I, apenas.
• C. II, apenas.
• D. III, apenas.
• E. I e II, apenas.

Instruções: Para responder às questões de números 57 a 58 considere as informações abaixo.

O morador de uma edificação residencial reclama de problemas nas instalações elétricas e, assim, um engenheiro é chamado para verificar a rede da casa. O morador forneceu-lhe os antigos projetos da casa, onde há uma tabela que descreve um circuito chamado de C1, descrito conforme abaixo.

A fim de implementar melhorias, o engenheiro deverá

• A. manter o circuito C1 como está e buscar outros valores de fator de potência mais adequados.
• B. subdividir o circuito C1 em três novos circuitos, mantendo, no cálculo, todos os fatores de potência.
• C. subdividir o circuito C1 em dois novos circuitos, além de alterar, no cálculo, alguns fatores de potência.
• D. subdividir o circuito C1 em dois novos circuitos, mantendo, no cálculo, todos os fatores de potência.
• E. subdividir o circuito C1 em três novos circuitos, além de alterar, no cálculo, alguns fatores de potência.

Na obra de execução da instalação elétrica de uma nova sede do Ministério, utilizou-se um condutor de 10 mm2 para as fases. Analogamente, uma seção mínima para o condutor de proteção deve ser adotada. Desta forma, a área mínima para os condutores da instalação deve ser

• A. 1,5 mm².
• B. 2,5 mm².
• C. 4,0 mm².
• D. 10 mm².
• E. 16 mm².

Em circuitos elétricos são instalados dispositivos e equipamentos de proteção contra choques e sobrecargas. Considerando a instalação elétrica de um anexo ao prédio do Ministério, a corrente máxima que um disjuntor pode interromper com segurança, sem causar danos a instalação, é a corrente

• A. de fuga.
• B. residual.
• C. nominal.
• D. diferencialde.
• E. de ruptura.

O subsolo de um edifício industrial está finalizado e as tubulações precisam ser pintadas com as cores padronizadas pela NR26.

A associação entre tipo de tubulação e cor respectiva está correta em:

• A. T1-C7; T2-C1; T3-C5; T4-C3
• B. T1-C1; T2-C2; T3-C3; T4-C4
• C. T1-C4; T2-C3; T3-C3; T4-C5
• D. T1-C6; T2-C1; T3-C6; T4-C4
• E. T1-C7; T2-C8; T3-C1; T4-C3

Em relação à NR-24 – Condições Sanitárias e de Conforto nos Locais de Trabalho – considere:

I. As preocupações de segurança na movimentação de materiais nos locais de trabalho deve abranger os equipamentos a serem obrigatoriamente utilizados e as condições especiais a que estão sujeitas a operação e a manutenção desses equipamentos, inclusive exigência de pessoal habilitado.

II. Todo o pessoal habilitado a entrar no canteiro de obra, desde que verificadas suas identificações, está autorizado a trafegar por todas as áreas de construção, resguardados os limites técnicos de conhecimento.

III. Em todos os estabelecimentos industriais e aqueles cuja atividade exija a troca de roupa, ou seja, nos quais é imposto o uso de uniforme ou guarda-pó, deverá haver local apropriado para vestiários masculino e feminino, dotado de armários individuais.

É correto o que consta APENAS em

• A. I.
• B. II.
• C. III.
• D. I e II.
• E. II e III.
