Questões de Engenharia Civil do ano 2006

Na montagem do telhado o acompanhamento do engenheiro é de fundamental importância. Nesta fase deve ser verificada a colocação e o posicionamento de cada elemento estrutural. Um dos elementos que deve ser montado na estrutura é o chapuz, que

• A. trata-se de viga horizontal que, nas tesouras, está sujeita aos esforços de tração e localiza-se na interseção inclinada de águas do telhado.
• B. é o componente do telhado que se assenta sobre o topo da parede, servindo de apoio à tesoura.
• C. é um calço de madeira que serve de apoio lateral para a terça ou qualquer outra peça de madeira.
• D. é a estrutura de apoio de telhados feita em madeira, assentada diretamente sobre a laje.
• E. é uma peça de média esquadria que fica apoiada sobre as terças para distribuir o peso do telhado.

A obra de construção de um anexo ao prédio do Ministério está na sua fase de cobertura. O prédio é térreo e conta com uma área aberta que receberá o mesmo tipo de cobertura que o edifício. O engenheiro foi destacado para acompanhá-la e verificou, no projeto, que o ambiente aberto descrito recebeu o nome de sapata. Este, sabendo que o nome está incorreto, solicitou a correção do projeto, identificando com o nome de

• A. alpendre.
• B. gazebo.
• C. lanternim.
• D. terraço.
• E. cangalha.

Na execução de uma parede de vedação foram especificados blocos cerâmicos de 9 × 19 × 19 cm, com junta de assentamento de 1,5 cm, executadas somente na horizontal, sendo que deve-se considerar ainda 15% para os vazios. Nestas condições, o consumo de argamassa, por m2, é de

• A. 10,502 litros.
• B. 8,362 litros.
• C. 7,762 litros.
• D. 15,762 litros.
• E. 18,450 litros.

Durante avaliação das condições dos elementos de vedações em obra de instalação do refeitório do Ministério, foram identificadas manchas do tipo vesículas, desagregamento do revestimento e algumas fissuras superficiais, além de descolamentos superficiais. Estes dados indicam

• A. sintomas e patologias decorrentes da aplicação de argamassas de revestimento.
• B. correlação entre a massa específica aparente seca do solo de um aterro e sua umidade, e a energia utilizada na sua compactação.
• C. que, para determinação do índice de resistência do solo, foi utilizado o processo de sondagem executada à percussão.
• D. a impermeabilidade frente à determinação da absorção de água em alvenarias, após esforços repetitivos.
• E. que a carga de ruptura, à flexão suportada pela estrutura, está dentro dos parâmetros estabelecidos na norma.

O engenheiro está gerenciando um trabalho de revestimento cerâmico no piso de um banheiro masculino comunitário. O operário que está executando a tarefa tem o costume de molhar as placas de revestimento cerâmico antes de assentá-las no contrapiso. A argamassa que está sendo utilizada foi "virada" em obra, tendo sido utilizada cal na sua mistura. Com relação ao exposto, considere:

I. Molhar a cerâmica está relacionado ao processo de hidratação da argamassa, que é responsável pela aderência das placas, mas que pode ser prejudicado pela absorção da água de amassamento pela placa cerâmica.

II. É um costume antigo, baseado nas primeiras obras feitas pelos jesuítas e que hoje não é mais necessário, tanto em função da cerâmica quanto em função da argamassa atualmente utilizadas.

III. Só é necessário molhar as placas de cerâmica caso o índice, em porcentagem, da água de amassamento seja inferior a 25% em peso.

Tendo em vista o caso exposto, é correto o que consta APENAS em

• A. II e III.
• B. I e II.
• C. III.
• D. II.
• E. I.

Uma edificação residencial unifamiliar de 50m2 foi construída com alvenaria estrutural de blocos cerâmicos. O dono solicitou ao engenheiro que deixe os blocos aparentes do lado externo da edificação, pois lhe agrada a aparência e a cor da cerâmica. Com relação à realização da obra, conforme pedido do cliente, analise:

I. Os blocos cerâmicos, apesar de estruturais, devem ser protegidos com resina acrílica que é transparente e resistente às intempéries.

II. O sistema de construção em alvenaria de blocos cerâmicos dispensa por completo o revestimento externo.

III. O melhor material de proteção externo para a cerâmica é o verniz marítimo, criado especialmente para áreas externas.

É correto o que consta APENAS em

• A. III.
• B. II.
• C. I.
• D. I e II.
• E. II e III.

Durante impermeabilização de um terraço do Ministério o projetista indicou o uso de manta asfáltica. Como acabamento final, o terraço receberá revestimento cerâmico antiderrapante. Assim, de acordo com as exigências técnicas das normas vigentes, a seqüência correta de tarefas necessárias à conclusão da impermeabilização descrita, que garanta a estanqueidade à água, é:

• A. proteção mecânica, aplicação de primer, colocação da manta, teste hidráulico, regularização.
• B. regularização, aplicação de primer, colocação da manta, teste hidráulico, proteção mecânica.
• C. regularização, colocação da manta, aplicação de primer, teste hidráulico, proteção mecânica.
• D. regularização, aplicação de primer, colocação da manta, proteção mecânica, teste hidráulico.
• E. regularização, aplicação de primer, teste hidráulico, colocação da manta, proteção mecânica.

A obra das instalações da biblioteca do Ministério está sendo concluída e a fase de acabamento foi iniciada. A etapa de pintura do prédio foi inicialmente planejada para receber pintura à base de látex acrílico. No entanto, na avaliação das condições climáticas e características da região, foi constatado que trata-se de região úmida, com incidência de grande insolação, mas que não está sujeita à incidência de agentes agressivos, apesar das condições de intempéries. Nestas condições, após análise, decidiuse pela utilização de componente de alta viscosidade com baixo coeficiente de absorção de água. Neste caso, o tipo de tinta mais apropriado é a tinta

• A. de dispersão.
• B. epóxi, sem o uso de catalisador.
• C. de resina polimérica.
• D. de resina de silicone.
• E. sílica de dois componentes.

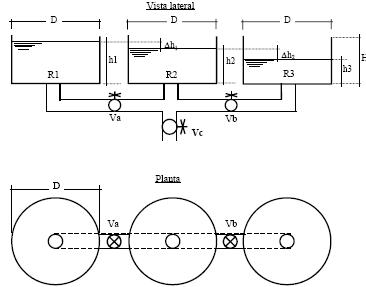

Instruções:    Para responder às questões números 51 e 52 considere a figura abaixo, que representa três reservatórios ligados entre si através de tubulações e registros. Desconsidere os efeitos da perda de carga, tanto localizada quanto distribuída. O líquido no interior de cada reservatório é água sob ação de 01 atmosfera, os reservatórios são abertos e não há atrito entre as paredes e o líquido. A única força atuante é a gravidade considerada aqui com o valor 10m/s2. (Inicialmente Δh2 = 2 × Δh1)

Considere:

I. Como os três reservatórios são iguais em tamanho, volume e proporções, a velocidade com que os níveis d'água sobem e descem é idêntica.

II. A velocidade com que o nível d'água sobe em R3 é duas vezes mais rápida que a velocidade que a água desce em R2.

III. A velocidade com que o nível d'água sobe em R2 é duas vezes mais rápida que a velocidade que a água desce em R1.

É INCORRETO o que consta em

• A. I, II e III.
• B. I, apenas.
• C. II, apenas.
• D. I e II, apenas.
• E. II e III, apenas.

Instruções:    Para responder às questões números 51 e 52 considere a figura abaixo, que representa três reservatórios ligados entre si através de tubulações e registros. Desconsidere os efeitos da perda de carga, tanto localizada quanto distribuída. O líquido no interior de cada reservatório é água sob ação de 01 atmosfera, os reservatórios são abertos e não há atrito entre as paredes e o líquido. A única força atuante é a gravidade considerada aqui com o valor 10m/s2. (Inicialmente Δh2 = 2 × Δh1)

Considere:

I. R1, R2 e R3 fornecerão carga para a vazão de Vc, sendo que, no máximo, a maior vazão possível será equivalente à carga h1.

II. Se Va, Vb e Vc forem abertos ao mesmo tempo, a vazão que passará por Vc será diretamente proporcional ao valor de h2.

III. Se Va, Vb e Vc forem abertos ao mesmo tempo, a vazão que os três reservatórios poderão fornecer, e que passa por Vc, será equivalente à soma de h1+h2+h3.

É correto o que consta em

• A. I, II e III.
• B. I e II, apenas.
• C. I, apenas.
• D. II, apenas.
• E. III, apenas.
