Questões de Engenharia Civil do ano 2008

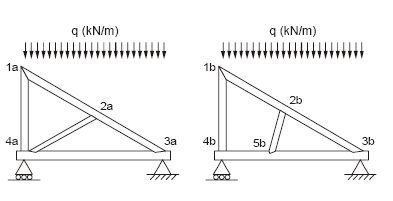

As figuras abaixo representam duas treliças de madeira que possuem as mesmas dimensões gerais, utilizam os mesmos tipos de materiais e estão sujeitas à mesma carga útil (q). O peso próprio deve ser desconsiderado.

• A.

  a barra 4a-3a está sujeita à tração longitudinal.

• B.

  as barras 4a-3a e 4b-3b estão sujeitas à compressão longitudinal.

• C.

  as barras 1a-4a e 1b-4b estão sujeitas à tração axial.

• D.

  a barra 1a-3a está sujeita à compressão axial, enquanto que a barra 1b-3b está sujeita à tração longitudinal.

• E.

  a barra 4a-2a está sujeita a compressão longitudinal, enquanto que a barra 5b-2b está sujeita à tração longitudinal.

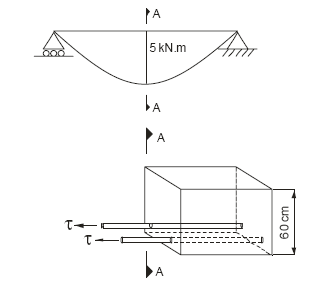

Um projeto de viga isostática, em concreto armado, receberá carga gravitacional estática, uniformemente distribuída, conforme diagrama de esforços abaixo representado. Uma outra figura representa um corte transversal passando pelo ponto médio do comprimento da viga, indicando a altura final de projeto da peça, sem recobrimento, e duas posições de barras de aço.

I. as tensões τ podem ser estimadas por meio doquociente entre 5 kN.m/0,60 m/2.

II. o valor 5 kN.m refere-se ao ponto de máximo (em módulo) de um diagrama de momento fletor.

III. quando calculados, os valores τ representarão as tensões máximas de força cortante possíveis.

• A.

  I e III, apenas.

• B.

  I e II, apenas.

• C.

  I, II e III.

• D.

  I, apenas.

• E.

  II, apenas.

Em uma reforma, o proprietário solicitou ao engenheiro que retirasse um dos quatro pilares (numerados de I a IV) que ajudava a sustentar a viga do andar térreo de um sobrado. Trata-se de uma viga externa, na frente do imóvel, sendo que todos os pilares que a sustentam têm dimensões mínimas 20 cm х 20 cm e não possuem continuidade para o andar superior. Todos os pilares são sustentados por sapatas isoladas, centralizadas ao eixo de cada pilar. A carga sobre a viga é considerada estática e uniforme. De acordo com os dados apresentados, os gráficos de momento fletor, antes e depois da retirada do pilar, são corretamente representados, respectivamente, por

• A.



• B.



• C.



• D.



• E.

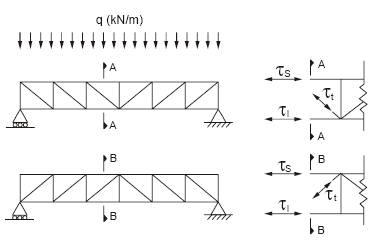

Considere que as duas vigas abaixo representadas foram construídas com treliças planas, sujeitas ao mesmo carregamento "q". Além disso, podem ser visualizados os respectivos cortes AA e BB, indicando as tensões que podem atuar nas barras superior (τs), inferior (τi) e transversal (τt).

 Considere, ainda, que τ é positiva (+) se a força for de tração e negativa (−) se for de compressão.

• A.



• B.



• C.



• D.



• E.

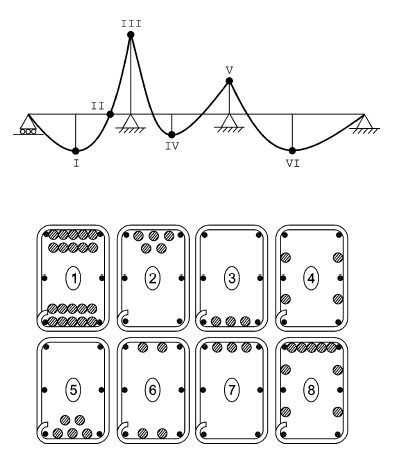

Durante o dimensionamento de uma viga contínua de concreto armado, cuja sessão geométrica é uniforme e as cargas são constantes, obteve-se um gráfico de esforços internos solicitantes, como o que é abaixo representado. Com base nesse gráfico, o calculista desenvolveu, para cada uma das sessões marcadas de I a VI, oito distribuições de armação de aço possíveis. Após os cálculos, ele passou a verificar suas armações à luz das normas e dos procedimentos técnicos mais adequados, levando em consideração economia, resistência e adequação técnica.

Para cada uma das sessões do gráfico, identificadas de I a VI, são respectivamente corretas as distribuições de aço apresentadas em

• A.



• B.



• C.



• D.



• E.



Um concreto auto-adensável é

• A.

  aquele com consumo de água superior a 300 litros por m³.

• B.

  aquele com alto consumo de plastificantes à base de amônia.

• C.

  um dos tipos de concreto de auto-desempenho.

• D.

  uma mistura de concreto polimerizado de baixa exsudação.

• E.

  uma associação de cimentos ricos em caliníticos e pozolânicos.

No projeto estrutural de uma treliça plana de madeira com banzo superior inclinado para cobertura, um aspecto de vital importância refere-se à identificação e à forma como as diferentes cargas atuantes são consideradas nos cálculos.

A estrutura de cobertura está sujeita à ação do vento e à ação do peso próprio, do peso de telhamento e do seu vigamento de apoio.

• C. Certo
• E. Errado

No projeto estrutural de uma treliça plana de madeira com banzo superior inclinado para cobertura, um aspecto de vital importância refere-se à identificação e à forma como as diferentes cargas atuantes são consideradas nos cálculos.

As cargas resultantes da ação do vento dependem do tipo de contorno da estrutura e são consideradas como concentradas sobre os nós do banzo superior da treliça.

• C. Certo
• E. Errado

No projeto estrutural de uma treliça plana de madeira com banzo superior inclinado para cobertura, um aspecto de vital importância refere-se à identificação e à forma como as diferentes cargas atuantes são consideradas nos cálculos.

O cálculo das cargas concentradas (ou nodais) é feito pela área de influência, considerada como sendo a soma das duas metades das distâncias entre dois nós vizinhos.

• C. Certo
• E. Errado

Em projetos estruturais em concreto armado, a avaliação da durabilidade, da funcionalidade e da aparência é aspecto fundamental, que deve ser levado em conta pelo corpo técnico envolvido no projeto. Para tanto, elementos conceituais devem ser utilizados nas verificações técnicas relacionadas com esses aspectos. Julgue os itens a seguir, pertinentes a essa temática.

Nos estudos relacionados com o estado limite de deformações excessivas, não deve ser utilizada a fração das ações variáveis diretas para a determinação dos valores de cálculo das ações genéricas.

• C. Certo
• E. Errado
