Questões de Engenharia Civil do ano 2009

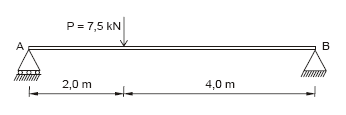

Para a viga submetida a uma carga concentrada, como ilustrada na figura, a seguir,

o esforço cortante máximo é

• A.

  15,0 kN.

• B.

  7,5 kN.

• C.

  5,0 kN.

• D.

  3,0 kN.

• E.

  2,5 kN.

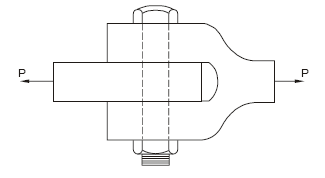

A ligação da figura está unida por um parafuso com diâmetro de 20 mm e submetida a uma força de tração P = 31,42 kN.

Nessas condições, a tensão de cisalhamento no parafuso é

• A.

  500 MPa.

• B.

  100 MPa.

• C.

  50 MPa.

• D.

  10 MPa.

• E.

  5 MPa.

Para uma viga simplesmente apoiada, com 6 m de vão, submetida um carregamento uniformemente distribuído de 2 kN/m, o momento fletor máximo é

• A.

  6 kNm.

• B.

  9 kNm.

• C.

  18 kNm.

• D.

  40 kNm.

• E.

  56 kNm.

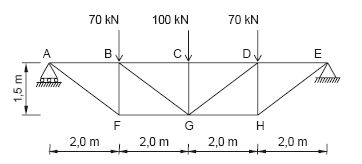

Na figura, a seguir,

as barras tracionadas da treliça são, respectivamente,

• A.

  BF, BG, DG e DH.

• B.

  FG, GH, AF, HE, BG e GD.

• C.

  AB, DE, BC, CD, BF, DH e CD.

• D.

  BF, CG, e DH.

• E.

  AF, BG, DG e EH.

Uma barra de aço CA 50 com diâmetro de 16 mm foi ensaiada à tração. Como a barra apresentou um alongamento de 8 mm, tomando-se como base o comprimento de 10 diâmetros, a deformação específica da barra é

• A.

  5%.

• B.

  12%.

• C.

  20%.

• D.

  32%.

• E.

  50%.

Uma barra de aço CA 60, que será utilizada na construção de uma estrutura de concreto armado, foi ensaiada à tração. O valor mínimo de tensão de escoamento que a barra deverá suportar é

• A.

  60 MPa.

• B.

  600 GPa.

• C.

  60 GPa.

• D.

  6 GPa.

• E.

  600 MPa.

A resistência de aderência de cálculo entre a armadura e o concreto na ancoragem de armaduras passivas é obtida pela expressão fbd = η1 × η2 × η3 × fctd. Segundo a NBR 6118:2003 – Projeto de Estruturas de Concreto, o valor de η1 para barras nervuradas é

• A.

  2,25.

• B.

  2,00.

• C.

  1,50.

• D.

  1,40.

• E.

  1,00.

Segundo a NBR 6118:2003 − Projeto de Estruturas de concreto, devem ser majoradas as ações em pilares com dimensões inferiores a 19 cm pelo coeficiente de ajustamento γn devido

• A.

  ao aumento da resistência ao fogo, explosões e impacto.

• B.

  ao aumento da probabilidade de ocorrência de desvios relativos significativos na construção.

• C.

  aos requisitos de uso e manutenção para garantir a vida útil da estrutura.

• D.

  às incompatibilidades arquitetônicas e integração com os demais projetos de instalações.

• E.

  ao lançamento e à vibração inadequados do concreto.

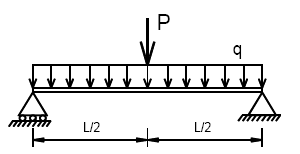

Considere a viga abaixo, simplesmente apoiada em vão de 6 m, submetida a uma carga concentrada e uniformemente distribuída, como mostra a figura.

Tendo-se carga concentrada P = 10 kN e carga uniformemente distribuída q = 2 kN/m, o momento fletor máximo é, em kN . m,

• A.

  12

• B.

  16

• C.

  24

• D.

  32

• E.

  64

Os estados limites a se considerar no cálculo das estruturas de concreto são o último e o de serviço. Considera-se estado limite de serviço

• A.

  a perda de equilíbrio da estrutura admitida como corpo rígido.

• B.

  o esgotamento da capacidade resistente da estrutura, em seu todo ou em parte, pelas solicitações normais e tangenciais.

• C.

  o colapso provocado por solicitações dinâmicas.

• D.

  o esgotamento da capacidade resistente da estrutura, em seu todo ou em parte, considerando os efeitos de segunda ordem.

• E.

  os problemas de descompressão, descompressão parcial e de compressão excessiva, no caso de estruturas em concreto protendido.
