Questões de Engenharia Civil do ano 2009

Uma viga de concreto armado, submetida a momento fletor crescente, passa por três níveis de deformações, denominados estádios, os quais determinam o comportamento da peça até a sua ruína. Considera-se estádio II numa viga de concreto armado, submetida à flexão normal simples, quando

• A.

  o diagrama de tensão normal ao longo da seção transversal é linear.

• B.

  as tensões nas fibras mais comprimidas são proporcionais às deformações, correspondendo ao trecho linear do diagrama tensão × deformação do concreto.

• C.

  apenas o aço passa a resistir aos esforços de tração.

• D.

  a fibra mais comprimida do concreto começa a escoar, atingindo a deformação específica de 0,35%.

• E.

  não há fissuras visíveis.

O aço das estruturas metálicas é uma liga formada basicamente dos elementos ferro (Fe) e carbono (C). Sobre a adição de carbono é correto afirmar que o

• A.

  teor máximo de carbono é de 17%.

• B.

  carbono aumenta a resistência do aço, porém, o torna mais dúctil.

• C.

  carbono diminui a resistência do aço, porém, o torna mais duro e quebradiço.

• D.

  aumento do teor de carbono facilita as aplicações de soldagem.

• E.

  aumento do teor de carbono produz redução da ductilidade do aço.

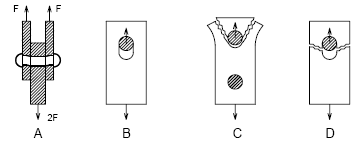

Considere as figuras a seguir.

I. ruptura por rasgamento da chapa entre o furo e a borda ou entre dois furos consecutivos.

II. ruptura por tração da chapa na seção transversal líquida.

III. ruptura por corte do fuste do conector.

IV. ruptura por esmagamento da chapa na superfície de apoio do fuste do conector.

As modalidades de rupturas A, B, C e D correspondem, respectivamente,

• A.

  I, III, IV e II.

• B.

  II, IV, III e I.

• C.

  III, II, I e IV.

• D.

  III, IV, I e II.

• E.

  IV, III, II e I.

De uma peça de madeira ipê a ser empregada na construção de uma estrutura de madeira, foi retirada uma amostra com 72,9 g de massa. Após secagem em estufa, a amostra apresentou massa de 64,8 g, indicando teor de umidade de

• A.

  11,1 %

• B.

  12,5 %

• C.

  17,6 %

• D.

  22,4 %

• E.

  25,0 %

Para que uma estrutura em aço de uma edificação cumpra adequadamente a função para a qual é projetada e construída, deve-se atender a critérios de desempenho relacionados à segurança estrutural, à segurança ao fogo, bem como à durabilidade e à ligação do aço a outros materiais. A esse respeito, julgue os seguintes itens.

As ações consideradas no projeto estrutural devem ser definidas pelo projetista e contemplar, necessariamente, as forças devidas ao vento.

• C. Certo
• E. Errado

Considere que, na área para a construção de uma edificação, seja necessário o emprego de tirante protendido, a ser ancorado em solo e capaz de suportar cargas de tração. A respeito desse componente, julgue os itens que se seguem.

A cabeça do tirante transfere, para a estrutura a ser ancorada, composta de placas de apoio planas e cunhas de inclinação, a carga que ele suporta.

• C. Certo
• E. Errado

No desenvolvimento de um projeto de estrutura de aço de um edifício, um estagiário fez uma consulta a respeito do coeficiente de flambagem por flexão (Kx ou Ky) dos elementos isolados a seguir esquematizados.

Foi, então, orientado para consultar os valores na NBR 8800/2008, sendo constatado que os valores de Kx ou Ky dos elementos 1, 2 e 3 (K1, K2 e K3, respectivamente) apresentam a seguinte correlação:

• A. K1 < K2 < K3
• B. K1 < K3 < K2
• C. K2 < K1 < K3
• D. K2 < K3 < K1
• E. K3 < K2 < K1

Levando-se em consideração os possíveis estados limites últimos e os de serviço, considere as seguintes ações sobre estruturas de concreto armado que, dentre outras ações, devem ser consideradas no dimensionamento de estruturas de concreto, pois podem provocar efeitos significativos:

I – Fluência do concreto

II – Cargas acidentais previstas para o uso da construção

III – Ação do vento

IV – Imperfeições geométricas

V – Variação uniforme de temperatura

A NBR 6118/2007 (Projeto de Estruturas de Concreto-Procedimento) classifica as ações em permanentes, variáveis e excepcionais. São classificadas como permanentes APENAS as ações

• A. I e IV.
• B. II e V.
• C. I, III e IV.
• D. I, IV e V.
• E. II, III e V.

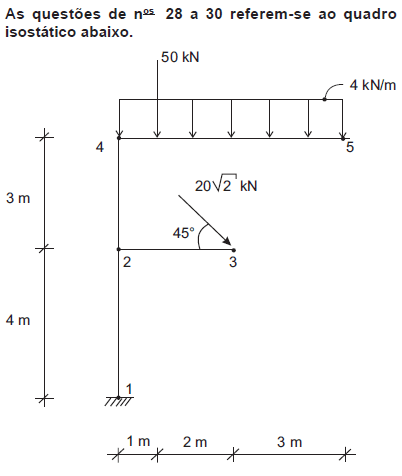

Analisando os esforços normais da estrutura apresentada, conclui-se que no trecho

• A.

   existe uma compressão de 24 kN.

• B.

   existe uma compressão de 20 kN.

• C.

  existe uma compressão de 74 kN.

• D.

   existe uma tração de 10 kN.

• E.

   existe uma compressão de 50 kN.

Com relação aos esforços cortantes, conclui-se que no trecho

• A.

   o cortante é variável.

• B.

   o cortante é constante.

• C.

   o módulo do cortante vale 50 kN.

• D.

  o módulo do cortante vale zero.

• E.

   o cortante é representado por uma parábola do 2º grau.
