Questões de Engenharia Civil do ano 2009

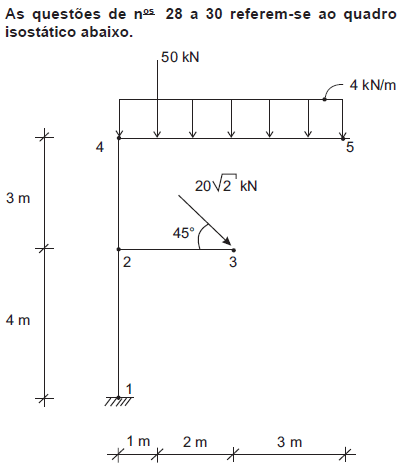

No estudo dos Momentos Fletores (MF),

• A.

  no trecho , o valor do módulo do maior MF é de 342 kN.m.

• B.

  o trecho  possui MF constante com módulo 122 kN.m.

• C.

  no trecho  a variação do MF é linear.

• D.

  o MF é constante no trecho .

• E.

  existe um trecho com MF nulo.

A construção de coberturas em que se utilizam telhas cerâmicas geralmente é feita sobre estruturas de madeira, das quais as treliças são partes integrantes. A respeito dos critérios adotados para o dimensionamento de uma treliça de madeira, assinale a opção correta.

• A.

  As cargas que as telhas exercem sobre a treliça são consideradas como uniformemente distribuídas ao longo das barras longitudinais da estrutura.

• B.

  Para compor a carga total que a treliça deve suportar, o peso próprio das peças metálicas de união pode ser estimado em 3% do peso próprio da madeira.

• C.

  O comprimento máximo das barras longitudinais é determinado de maneira que a deformação por flexão simples seja inferior a 2 cm.

• D.

  Para o dimensionamento da treliça, o peso próprio das barras de madeira pode ser desconsiderado quando se empregam madeiras brancas de baixa densidade.

Acerca de premissas e conceitos aplicados ao cálculo e dimensionamento de estruturas de concreto armado, assinale a alternativa incorreta.

• A.

  Estados Limites Últimos são aqueles correspondentes ao esgotamento da capacidade portante da estrutura como um todo ou parte dela.

• B.

  Estados Limites de Serviço são aqueles correspondentes à boa utilização, aparência e durabilidade de um sistema estrutural, estabelecidos para a estrutura durante sua vida útil.

• C.

  Como os Estados Limites de Serviço são situações que se referem à peça em utilização, não há necessidade de majorar ações para sua verificação.

• D.

  Resistência é a máxima tensão que pode ser aplicada ao corpo de prova do material considerado, até o aparecimento de fenômenos particulares de comportamento, além dos quais há restrições de emprego do material em elementos estruturais.

• E.

  A resistência de cálculo dos materiais é igual à resistência característica majorada por um coeficiente de ponderação.

Qual é a forma do gráfico para os esforços cortantes na viga abaixo?

• A.



• B.



• C.



• D.



• E.



• A.

  5 m/m

• B.

  0,2 m/m

• C.

  0,3 m/m

• D.

  0,5 m/m

• E.

  0,1 m/m

As estruturas de concreto armado devem ser projetadas de modo que apresentem segurança satisfatória, que está condicionada à verificação dos estados limites. Acerca desse assunto, assinale a alternativa correta.

• A.

  Os estados limites são aqueles em que a estrutura se encontra própria para o uso.

• B.

  Os estados limites são aqueles em que a estrutura se encontra imprópria para o uso.

• C.

  Os estados limites correspondem a uma situação de uso normal da estrutura.

• D.

  Os estados são classificados em limites últimos, limites de serviço e limite normal.

• E.

  Os estados limites são de serviço da estrutura que não apresentam nenhuma formação de Patologia, como: fissuras, flechas etc.

Calcular o alongamento de um tirante de aço com comprimento igual a 1,0 m e área da seção transversal igual a 60 milímetros quadrado, submetido a uma força de tração axial igual a 800 kN. Considerar o módulo de elasticidade longitudinal do aço igual a 210 GPa.

• A.

  0,64 cm.

• B.

  3,20 cm.

• C.

  0,32 mm.

• D.

  2,00 cm.

• E.

  6,40 cm.

Um pilar metálico rotulado nos seus extremos, com comprimento igual a 1,50 m e índice de esbeltez igual 85, é submetido à compressão centrada. Avalie as afirmativas a seguir:

I. O aumento da rigidez da sua seção transversal aumenta sua força crítica de flambagem.

II. A tensão crítica de flambagem depende apenas do seu comprimento.

III. A força crítica de flambagem depende apenas das condições de contorno do pilar.

Marque a resposta certa.

• A.

  Todas as afirmativas estão certas.

• B.

  Somente as afirmativas II e III estão certas.

• C.

  Somente a afirmativa II está certa.

• D.

  Somente a afirmativa III está certa.

• E.

  Somente a afirmativa I está certa.

O coeficiente de Poisson de um material homogêneo e isótropo é 0,30 e o seu módulo de elasticidade longitudinal é igual a 180 GPa. Calcule o módulo de elasticidade transversal desse material.

• A.

  69,23 MPa.

• B.

  69,23 GPa.

• C.

  90 GPa.

• D.

  90 MPa.

• E.

  112,50 MPa.

Uma treliça plana estável e externamente isostática, com um apoio do 1° gênero e outro do 2° gênero, tem 16 nós e 29 barras. Podese afirmar que essa treliça

• A.

  é internamente isostática.

• B.

  é internamente hiperestática.

• C.

  é internamente hipostática.

• D.

  o número de barras não é compatível com o número de nós.

• E.

  o seu grau de estaticidade total é igual a 5.
