Questões de Engenharia Civil do ano 2009

Com relação a topografia, julgue o item subsequente.

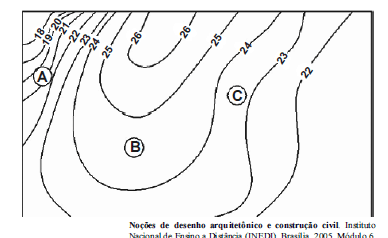

O desenho abaixo representa as curvas de nível de uma elevação de terreno onde a região A tem inclinação mais acentuada que a região C.

• C. Certo
• E. Errado

Um dos problemas da topografia, no que diz respeito aos ângulos de orientação, está na não coincidência dos polos magnéticos com os geográficos. Em função dessas características, é necessário saber, ao se orientar um alinhamento no campo em relação à direção Norte ou Sul, qual dos sistemas (verdadeiro ou magnético) está sendo utilizado como referência. A respeito desse assunto, julgue os seguintes itens.

Meridiano geográfico ou verdadeiro é a seção elíptica contida no plano definido pela linha dos polos, verdadeira, e a vertical do lugar (observador).

• C. Certo
• E. Errado

Um dos problemas da topografia, no que diz respeito aos ângulos de orientação, está na não coincidência dos polos magnéticos com os geográficos. Em função dessas características, é necessário saber, ao se orientar um alinhamento no campo em relação à direção Norte ou Sul, qual dos sistemas (verdadeiro ou magnético) está sendo utilizado como referência. A respeito desse assunto, julgue os seguintes itens.

Declinação magnética é o ângulo formado entre o meridiano verdadeiro (Norte/Sul verdadeiro) e o meridiano magnético (Norte/Sul magnético) de um lugar.

• C. Certo
• E. Errado

Em topografia, curva de nível é uma curva plana, irregular e fechada, cujos pontos equidistam verticalmente de um plano horizontal de referência. Projetadas ortogonalmente sobre esse plano e representadas graficamente com relação a uma escala, as curvas de nível fornecem ideia da conformação altimétrica ou relevo da superfície do solo. A respeito das curvas de nível, julgue os itens que se seguem.

Quando duas curvas de nível se cruzam, elas possuem cotas diferentes.

• C. Certo
• E. Errado

Em topografia, curva de nível é uma curva plana, irregular e fechada, cujos pontos equidistam verticalmente de um plano horizontal de referência. Projetadas ortogonalmente sobre esse plano e representadas graficamente com relação a uma escala, as curvas de nível fornecem ideia da conformação altimétrica ou relevo da superfície do solo. A respeito das curvas de nível, julgue os itens que se seguem.

Curvas de nível muito próximas entre si indicam pequena inclinação do terreno.

• C. Certo
• E. Errado

Em topografia, curva de nível é uma curva plana, irregular e fechada, cujos pontos equidistam verticalmente de um plano horizontal de referência. Projetadas ortogonalmente sobre esse plano e representadas graficamente com relação a uma escala, as curvas de nível fornecem ideia da conformação altimétrica ou relevo da superfície do solo. A respeito das curvas de nível, julgue os itens que se seguem.

Curvas de nível igualmente espaçadas indicam terreno de inclinação invariável.

• C. Certo
• E. Errado

Em topografia, curva de nível é uma curva plana, irregular e fechada, cujos pontos equidistam verticalmente de um plano horizontal de referência. Projetadas ortogonalmente sobre esse plano e representadas graficamente com relação a uma escala, as curvas de nível fornecem ideia da conformação altimétrica ou relevo da superfície do solo. A respeito das curvas de nível, julgue os itens que se seguem.

Curvas de nível não atravessam perpendicularmente um curso d’água.

• C. Certo
• E. Errado

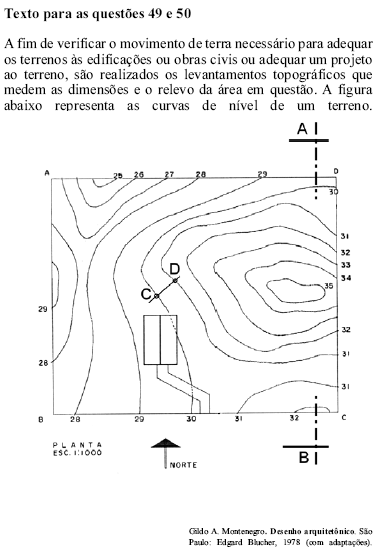

Com base no desenho mostrado no texto acima, assinale a opção que representa o perfil do terreno no corte AB.

• A.
• B.
• C.
• D.
• E.

Considerando a figura mostrada no texto e que a distância do ponto C ao ponto D seja igual a 13 m, a inclinação correta (declive de D para C) entre os dois pontos é aproximadamente igual a

• A.

  1,00%.

• B.

  1,30%.

• C.

  7,69%.

• D.

  15,38%.

• E.

  30,76%.

Em estudos hidrológicos de bacias hidrográficas, é de vital importância entender o processo de separação do volume de água precipitado, isto é, determinar as parcelas de água que se infiltram no solo, as que escoam superficialmente, as que percolam, entre outras. A esse respeito, assinale a opção correta.

• A.

  Após atingir a saturação da camada superficial do solo, a infiltração de água no solo cessa.

• B. A condição de recarga é observada apenas quando o solo atinge conteúdo de umidade igual ou superior ao correspondente à capacidade de campo.
• C.

  A fração de água escoada superficialmente é diretamente proporcional à taxa de infiltração e inversamente proporcional à intensidade da precipitação.

• D.

  A declividade superficial do terreno influencia o escoamento superficial, mas não condiciona o fenômeno de infiltração de água no solo.
