Questões de Engenharia Civil do ano 2009

Em um mapa topográfico, na escala 1:30000, os pontos gráficos A(1,00cm; 3,00cm) e B(15,00cm;10,75cm), na coordenada cartesiana (x;y), são vértices de um alinhamento AB (distância gráfica). Nessas condições, a distância real entre os dois pontos é de

• A.

  5,3 km

• B.

  48,0 km

• C.

  19,0 km

• D.

  1,9 km

• E.

  4,8 km

O levantamento planimétrico, acrescido da determinação altimétrica do relevo do terreno e da drenagem natural, corresponde a:

• A.

  Levantamento altimétrico.

• B.

  Croqui.

• C.

  Levantamento planialtimétrico.

• D.

  Levantamento de detalhes.

• E.

  Levantamento topográfico expedido.

A poligonal que, apoiada nos vértices da poligonal principal, determina os pontos de apoio topográfico de segunda ordem, corresponde à definição de:

• A.

  Poligonal secundária.

• B.

  Nivelamento taqueométrico.

• C.

  Nivelamento trigonométrico.

• D.

  Poligonal auxiliar.

• E.

  Poligonal básica.

Sabe-se que o ângulo ABC é reto com vértice na estaca B e também que o rumo da estaca A para a estaca B é S 45º20'E. Portanto, o azimute à direita na estaca B sentido vante é

• A.

  44º40'

• B.

  45º20'

• C.

  90º00'

• D.

  180º00'

• E.

  270º00'

Sobre os elementos exigidos em projetos básicos utilizados em licitações públicas, considere:

I. desenvolvimento da solução escolhida, de forma a fornecer visão global da obra e identificar todos os seus elementos constitutivos com clareza.

II. apresentar soluções técnicas globais e localizadas, suficientemente detalhadas de forma a minimizar a necessidade de reformulação ou de variantes durante as fases de elaboração do projeto executivo e da realização das obras de montagem.

III. identificação dos tipos de serviços a executar e de materiais e equipamentos a incorporar à obra, bem como suas especificações que assegurem os melhores resultados para o empreendimento.

IV. orçamento detalhado do custo global da obra, fundamentado em quantitativos de serviços e fornecimentos propriamente avaliados.

Está correto o que se afirma em

• A.

  I e II, apenas.

• B.

  I e III, apenas.

• C.

  II e III, apenas.

• D.

  III e IV, apenas.

• E.

  I, II, III e IV.

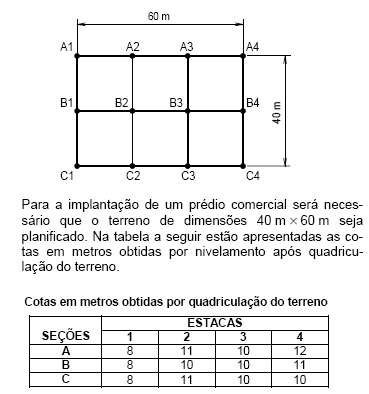

Considere o terreno representado na figura a seguir:

A cota final do terreno para deixá-lo plano com compensação de terra é, em metros,

• A.

  11,5

• B.

  10,5

• C.

  10,0

• D.

  8,0

• E.

  9,5

Sabe-se que a locação de obra é a operação inversa do levantamento, também chamado de medição. Basicamente, a locação pode ser realizada usando-se os dois sistemas de coordenadas universais: as coordenadas retangulares (cartesianas) e as coordenadas polares (direção e distância). Como regra geral, para locar alinhamentos

• A.

  são melhores as coordenadas polares e, para locar pontos, as coordenadas retangulares.

• B.

  são melhores as coordenadas retangulares e, para locar pontos, as coordenadas polares.

• C.

  e pontos as coordenadas retangulares são melhores.

• D.

  e pontos as coordenadas polares são melhores.

• E.

  e pontos não existem diferenças entre a utilização de coordenadas retangulares e polares.

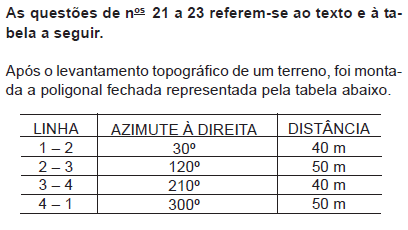

Considerando-se que neste terreno será construída uma edificação ocupando 800 m² da área total, a área remanescente vale, em m²,

• A. 200
• B. 500
• C. 800
• D. 1.000
• E. 1.200

Um observador posicionado no vértice 3 da linha 2-3 visando o ponto 2, terá o rumo

• A. 30º NE
• B. 30º SW
• C. 40º SE
• D. 60º NW
• E. 120º SE

Uma empresa foi autorizada a fechar a área do terreno da obra com um tapume afastado 2,0 m dos alinhamentos 2-3, 3-4 e 4-1, permanecendo o alinhamento 1-2 fechado também, mas na sua real posição. Dessa forma, o perímetro total do tapume, sem qualquer desconto ou acréscimo, em m, é

• A. 140
• B. 180
• C. 184
• D. 192
• E. 196
