Questões de Engenharia Civil do ano 2009

Como ainda não havia as dimensões nem as plantas dos edifícios, decidiu-se que seria necessária a execução de uma sondagem simples de reconhecimento do solo. Consultando a NBR 8036/1983 (Programação de Sondagens de Simples Reconhecimento dos Solos para Fundações de Edifícios – Procedimento), especificou-se que, para tal finalidade, seriam necessários furos de sondagem na quantidade mínima de

• A. 1
• B. 2
• C. 3
• D. 4
• E. 5

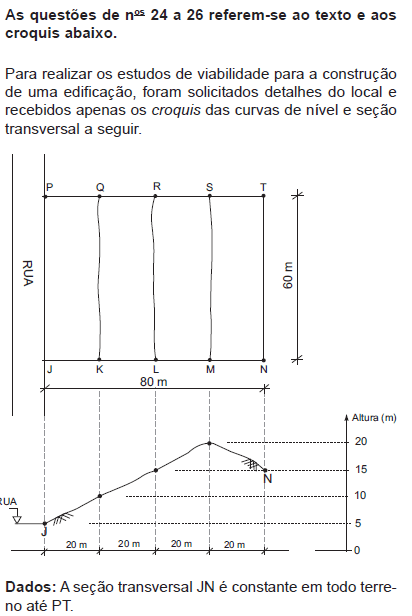

Considerando-se que a cota final de terraplanagem é a mesma que a da rua e que os cortes, no perímetro do terreno, serão verticais, o volume escavado, em m3, está estimado em

• A. 25.000
• B. 28.000
• C. 30.000
• D. 42.000
• E. 57.000

Em estudo de viabilidade, foram recebidas 3 soluções para suas edificações, todas com prédios prismáticos com as respectivas áreas de base:

Solução 1: • 2 edifícios de 20 m x 40 m

Solução 2: • 2 edifícios de 15 m x 30 m • 2 edifícios de 10 m x 20 m • 1 edifício de 8 m x 12 m

Solução 3: • 3 edifícios de 15 m x 20 m • 2 edifícios de 8 m x 10 m • 1 edifício de 6 m x 8 m

Considerando que, nas orientações recebidas, a taxa de ocupação do terreno não deve ultrapassar a 30%, concluiuse que são viáveis, APENAS as soluções

• A. 1.
• B. 2.
• C. 3.
• D. 1 e 3.
• E. 2 e 3.

Na atualidade, os sistemas de informação geográfica são amplamente utilizados na área de engenharia civil. A respeito das características e dos recursos desses sistemas, assinale a opção correta.

• A.

  As informações espaciais podem ser referenciadas conforme o sistema UTM (Universal Transversal de Mercator), ou segundo um sistema arbitrário de coordenadas.

• B.

  Os sistemas de informações geogáficas apresentam recursos para o processamento digital de imagens vetoriais de sensoriamento remoto.

• C.

  A visualização dos planos de informação é sempre feita na mesma escala em que estes foram gerados ou introduzidos na base de dados.

• D.

  Tais sistemas destinam-se ao armazenamento e à manipulação de informações espaciais de grandes áreas, não sendo recomendada sua utilização em áreas urbanas.

A locação tem como parâmetro o projeto de localização ou de implantação do edifício. No projeto de implantação, o edifício sempre está referenciado a partir de um ou mais pontos conhecidos e previamente definidos. A partir desses pontos, passa-se a posicionar (locar) no solo a projeção do edifício desenhado no papel. É comum ter-se como referência pontos que irão auxiliar na correta locação. Sabendo disso, que tipo de referência deve-se evitar?

• A.

  Pontos sobre o alinhamento de uma rua.

• B.

  Pontos localizados em postes nos alinhamentos dos passeios.

• C.

  Pontos materializados deixados pelo topógrafo quando da realização do controle do movimento de terra no terreno.

• D.

  Pontos sobre uma das laterais do terreno.

• E.

  Pontos materializados em uma obra próxima, onde tenha sido feito um movimento de terra.

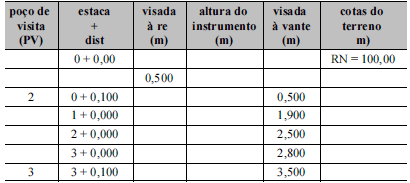

Na tabela acima, são apresentados alguns dados do levantamento topográfico de um trecho de coletor de esgoto a ser construído entre os PVs 2 e 3. O levantamento ocorreu a partir do RN (referência de nível) arbitrado em 100,00 m no ponto 0 + 0,000. Com base nesses dados, julgue os itens que seguem.

A distância entre os PVs 2 e 3 é de 60,100 m.

• C. Certo
• E. Errado

Na tabela acima, são apresentados alguns dados do levantamento topográfico de um trecho de coletor de esgoto a ser construído entre os PVs 2 e 3. O levantamento ocorreu a partir do RN (referência de nível) arbitrado em 100,00 m no ponto 0 + 0,000. Com base nesses dados, julgue os itens que seguem.

A cota de visada do instrumento é igual a 100,500 m.

• C. Certo
• E. Errado

Na tabela acima, são apresentados alguns dados do levantamento topográfico de um trecho de coletor de esgoto a ser construído entre os PVs 2 e 3. O levantamento ocorreu a partir do RN (referência de nível) arbitrado em 100,00 m no ponto 0 + 0,000. Com base nesses dados, julgue os itens que seguem.

A inclinação do terreno entre os PVs 2 e 3 é de 60%.

• C. Certo
• E. Errado

O sistema de coordenadas geodésicas, ou UTM, permite o posicionamento de qualquer ponto sobre a superfície da Terra. Nos casos de navegação, entretanto, é comum usar o posicionamento relativo de direção. Acerca desse assunto, julgue os itens a seguir.

Declinação magnética é o ângulo formado entre os vetores norte verdadeiro e norte magnético associado a um ponto.

• C. Certo
• E. Errado

O sistema de coordenadas geodésicas, ou UTM, permite o posicionamento de qualquer ponto sobre a superfície da Terra. Nos casos de navegação, entretanto, é comum usar o posicionamento relativo de direção. Acerca desse assunto, julgue os itens a seguir.

Declinação magnética é o ângulo formado entre os vetores norte verdadeiro e norte magnético associado a um ponto.

• C. Certo
• E. Errado
