Questões sobre Hidráulica e Hidrologia

A respeito de sistemas de esgotamento sanitário, julgue os próximos itens. O radial e o ortogonal são dois tipos de sistemas de ligação dos ramais prediais nos coletores de esgoto.

• C. Certo
• E. Errado

Sabe-se que uma bacia hidrográfica de 3600 km², que não possui perdas por infiltração para outras bacias, recebeu durante um ano 2240 mm de precipitação. Desse total ocorreu uma infiltração de 720 mm.

Se a vazão média anual pelo exutório da bacia é de 95 m³/s e o volume interceptado é desprezível, evapotranspirou nessa bacia, em mm/ano, o valor de:

• A. 507,2;
• B. 687,8;
• C. 760,4;
• D. 1425,2;
• E. 1520,8.

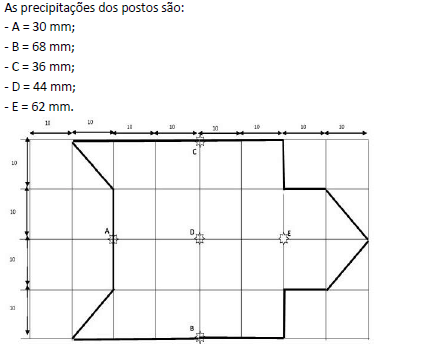

Na bacia hidrográfica hipotética da figura, as linhas em negrito são os divisores topográficos da bacia, e os postos pluviométricos estão marcados com estrelas.

A precipitação média sobre a bacia hipotética da figura, em mm, pelo método de Thiessen, é de:

• A. 46
• B. 47
• C. 48
• D. 49
• E. 50

Considere uma instalação predial de água fria composta das peças relacionadas no quadro abaixo, alimentadas por uma tubulação, com seus respectivos pesos relativos.

A vazão estimada de projeto dessa tubulação de água fria é, em litros por segundo,

• A. 1,8.
• B. 3,0.
• C. 2,6.
• D. 1,5.
• E. 1,2.

O banheiro de uma residência foi construído com uma única caixa sifonada de diâmetro nominal DN 100 mm. O proprietário dessa residência contratou um engenheiro civil para fazer uma reforma nesse banheiro com a finalidade de aumentar o número das peças sanitárias. Para viabilizar o aumento do despejo dos efluentes sanitários na caixa sifonada, o engenheiro verificou que a capacidade máxima de Unidades Hunter de Contribuição que essa caixa sifonada suporta é

• A. 5.
• B. 4.
• C. 6.
• D. 8.
• E. 12.

O departamento de obras da prefeitura de Boa Vista necessitou canalizar um pequeno córrego. Para tanto, utilizou um conduto livre de concreto de seção circular, com diâmetro de 2.000 mm. Se o escoamento previsto for a meia seção, o raio hidráulico é, em mm,

• A. 1.500.
• B. 500.
• C. 1.000.
• D. 750.
• E. 250.

Foi concluído o sistema de abastecimento de água de uma cidade que conta com seis meses de estação chuvosa e outros seis de estação seca. As vazões e a demanda estão representadas no hidrograma anual, na figura I. Para reduzir a variabilidade temporal da vazão e viabilizar a captação de água bruta durante o ano todo, foi construída uma barragem de concreto, com vertedor do tipo Creager, sem extravasor controlado. A barragem foi construída em um vale estreito, encaixado em um maciço rochoso fraturado (figura II). Na construção, houve necessidade de desmonte de rocha por meio de explosivos. Na sequência, houve a concretagem do dissipador e do maciço da barragem (vertedor Creager). O reservatório foi projetado para reservar a quantidade de água necessária para fazer frente ao consumo nos meses de estiagem. A barragem é representada esquematicamente na figura III.

Após a inauguração e entrada em operação da barragem e da estação de captação, verificou-se que, nos períodos de estiagem, a barragem não reservava o volume projetado. A perda do volume era rápida, o que obrigou as autoridades locais a instituírem o racionamento na cidade.

 Com referência a essa situação hipotética, julgue os itens seguintes.

A disponibilidade hídrica superficial da bacia hidrográfica em estudo pode ser determinada por meio da curva de permanência de vazões que hierarquiza as vazões em ordem de grandeza em função da ordem cronológica de suas ocorrências, privilegiando a correlação entre vazões.

• C. Certo
• E. Errado

Foi concluído o sistema de abastecimento de água de uma cidade que conta com seis meses de estação chuvosa e outros seis de estação seca. As vazões e a demanda estão representadas no hidrograma anual, na figura I. Para reduzir a variabilidade temporal da vazão e viabilizar a captação de água bruta durante o ano todo, foi construída uma barragem de concreto, com vertedor do tipo Creager, sem extravasor controlado. A barragem foi construída em um vale estreito, encaixado em um maciço rochoso fraturado (figura II). Na construção, houve necessidade de desmonte de rocha por meio de explosivos. Na sequência, houve a concretagem do dissipador e do maciço da barragem (vertedor Creager). O reservatório foi projetado para reservar a quantidade de água necessária para fazer frente ao consumo nos meses de estiagem. A barragem é representada esquematicamente na figura III.

Após a inauguração e entrada em operação da barragem e da estação de captação, verificou-se que, nos períodos de estiagem, a barragem não reservava o volume projetado. A perda do volume era rápida, o que obrigou as autoridades locais a instituírem o racionamento na cidade.

 Com referência a essa situação hipotética, julgue os itens seguintes.

A rápida perda de volume observada pode ter como causa a fuga de água pela fundação, permeável em face da existência de fraturas no maciço rochoso. O diagnóstico pode ser feito por meio de sondagens rotativas e análise ecográfica, e o tratamento consiste na injeção de calda de cimento, ou de bentonita, ou ainda de aditivos químicos.

• C. Certo
• E. Errado

No que se refere aos sistemas de esgotamento sanitário, julgue os itens a seguir. No Brasil, adota-se o sistema de separador absoluto, destinado a coletar e transportar águas residuárias domésticas e industriais, veiculado em sistema independente, não sendo admitida a introdução de águas de outras origens como águas de infiltração e águas pluviais.

• C. Certo
• E. Errado

No que se refere aos sistemas de esgotamento sanitário, julgue os itens a seguir. Projetos de redes de esgoto devem considerar a possibilidade de autolimpeza, que ocorre em função da tensão trativa, que é a componente tangencial do peso do líquido sobre a unidade de área da parede do coletor, atuando sobre o material sedimentado, promovendo seu arraste, desde que presente a associação de uma velocidade mínima com uma mínima relação de enchimento da seção do tubo.

• C. Certo
• E. Errado
