Questões sobre Hidráulica e Hidrologia

Nas instalações hidráulicas prediais de água fria toda a tubulação de aviso deve descarregar imediatamente após a água alcançar o nível de extravasão no reservatório. A água deve ser descarregada em local facilmente observável. O diâmetro interno mínimo da tubulação de aviso, em mm, é

• A. 24.
• B. 14.
• C. 19.
• D. 30.
• E. 38.

Para a canalização de um pequeno córrego optou-se por utilizar tubos de concreto com 2 m de diâmetro. Considerando que a cota do nível d’água no interior da canalização, utilizada no projeto, foi metade do diâmetro, o raio hidráulico de projeto, em metros, é

• A. 0,50.
• B. 1,25.
• C. 1,00.
• D. 0,75.
• E. 0,25.

O sistema de condutos sob pressão de uma tomada d’água possui comprimento de 600 m. As cotas de nível dos condutos à montante e à jusante são, respectivamente, 1120 m e 820 m. Considerando que a perda de carga nos condutos seja de 2%, a perda de carga unitária na tubulação, em m/m, é

• A. 10.
• B. 0,001.
• C. 0,1.
• D. 0,01.
• E. 100.

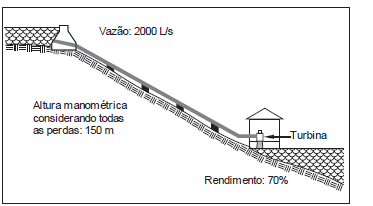

Considere a instalação de uma turbina ilustrada na figura abaixo.

O sistema hidráulico fornece a vazão de 2000 litros por segundo à turbina cujo rendimento é 70%. Se a altura manométrica do sistema for 150 m, considerando todas as perdas, a potência da turbina, em CV, é

• A. 4200.
• B. 1680.
• C. 2200.
• D. 3600.
• E. 2800.

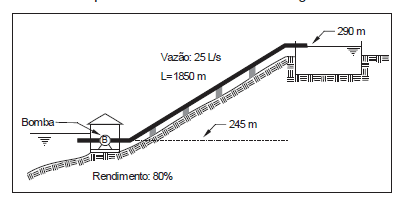

Considere a instalação do sistema de recalque de uma adutora ilustrada na figura abaixo.

Para garantir a vazão de 25 litros por segundo em uma adutora foi construído um sistema de recalque com uma bomba hidráulica cujo rendimento é 80%. As cotas de projeto à montante e à jusante são, respectivamente, 245 m e 290 m. O comprimento da tubulação é 1850 m. Se a perda de carga em todas as singularidades existentes no sistema for 25 m e a perda de carga unitária for 0,008 m/m, a potência da bomba, em CV, é

• A. 15.
• B. 10.
• C. 25.
• D. 30.
• E. 35.

Nos projetos de estação de tratamento de água (ETA) para abastecimento público, entende-se por capacidade hidráulica a

• A. vazão média que a ETA pode produzir, mantido o efluente dentro dos padrões de potabilidade.
• B. vazão máxima relacionada com o dimensionamento hidráulico da instalação, independentemente das condições sanitárias.
• C. vazão, em condições normais de funcionamento, para a qual a ETA é projetada.
• D. relação entre o volume útil, referido a determinada unidade da ETA, e sua vazão.
• E. relação entre a vazão, referida a determinada unidade da ETA, e a área de sua superfície útil.

Nos projetos de estações elevatórias de esgoto sanitário, um dos critérios que deve ser respeitado no dimensionamento do poço de sucção é:

• A. aceitar depósitos no fundo ou nos cantos.
• B. aceitar descarga livre na entrada e velocidade de aproximação de até 0,90 m/s.
• C. permitir circulação que favoreça a tomada por até duas bombas, mesmo em prejuízo de outra.
• D. permitir velocidade de aproximação de até 0,60 m/s.
• E. permitir a formação de vórtice.

Para o projeto das instalações de água fria do trecho 1-2 de uma edificação prevê-se a utilização de uma tubulação com 14 m comprimento e as seguintes peças: um registro de gaveta, duas curvas de 90°, um Tê e dois joelhos de 90°. Os comprimentos equivalentes das peças são, respectivamente, 0,4 m, 0,6 m, 3,0 m e 3,2 m. A pressão no ponto 1, à montante, é 10 mca. Se a perda de carga unitária for 0,02 mca/m, a pressão no ponto 2, à jusante, em mca, é

• A. 8,60.
• B. 9,50.
• C. 8,20.
• D. 7,80.
• E. 7,50.

No tratamento de esgoto, os tanques de flotação, tanques de precipitação química e filtros de areia destinam-se a remoção de

• A. substâncias orgânicas semi-dissolvidas.
• B. sólidos grosseiros em suspensão.
• C. sólidos grosseiros sedimentáveis.
• D. odores.
• E. material miúdo em suspensão.

Nas instalações prediais de água quente

• A. o uso de respiro coletivo em aquecedores de acumulação é permitido.
• B. a instalação de misturadores é obrigatória se houver a possibilidade da temperatura da água no ponto de fornecimento exceder 70 °C.
• C. a pressão estática na tubulação não deve ser inferior a 5 kPa.
• D. a velocidade da água na tubulação deve ser superior a 3 m/s.
• E. a verificação da estanqueidade da tubulação deve ser feita com água quente em temperatura superior à de utilização.
