Questões sobre Hidráulica e Hidrologia

Julgue os próximos itens, relativos a projetos de irrigação, operação e manutenção de perímetros irrigados. A lâmina líquida é a quantidade de água (em altura) disponível no solo que será realmente utilizada pela planta; é função direta da diferença entre a capacidade de campo e a umidade crítica e da profundidade efetiva do sistema radicular da planta.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos a projetos de irrigação, operação e manutenção de perímetros irrigados. Na microaspersão, a água é levada até o pé da planta ou a um cocho úmido por uma extensa rede de tubulação fixa e de baixa pressão; a liberação da água para o solo é feita pontualmente por gotejadores, na forma de gotas e em vazões reduzidas.

• C. Certo
• E. Errado

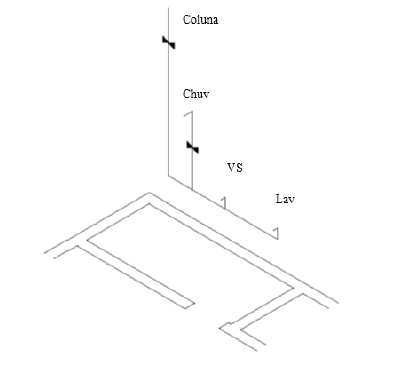

O desenho apresentado mostra parte de uma instalação hidráulica de um banheiro, contendo um chuveiro (Chuv), um vaso sanitário com caixa acoplada (VS) e um lavatório (Lav), em que o sistema de alimentação atua por gravidade, por intermédio de um reservatório superior. Com base na figura e a respeito dos pontos hidráulicos apresentados, é correto afirmar que

• A. o vaso sanitário, por necessitar de maior pressão estática para funcionar perfeitamente, é o ponto de referência para o dimensionamento do ramal do banheiro.
• B. o ponto do lavatório, por estar na extremidade do ramal do banheiro, tem a menor pressão estática.
• C. o registro da coluna de alimentação, ao ser totalmente aberto, não afeta a pressão dinâmica no ramal do banheiro.
• D. o ponto do chuveiro, por estar verticalmente mais próximo do reservatório, tem a menor pressão estática do ramal do banheiro.
• E. os três pontos hidráulicos do banheiro, por estarem próximos, possuem a mesma pressão estática.

Em uma instalação sanitária de uma edificação de dois andares, com sistema de tratamento que utiliza fossa séptica e sumidouro, a instalação de esgoto secundário compreende

• A. o trecho de ramal entre a fossa e a rede pública.
• B. os trechos de ramais conectados diretamente à fossa.
• C. os trechos de ramais que atuam como ventilação da rede de esgoto.
• D. os trechos de ramais de descarga e de esgoto, separados da rede primária por um desconector.
• E. o trecho de ramal entre a fossa e o sumidouro.

Em uma instalação hidráulica de um edifício de 30 metros, onde a rede pública fornece água a uma pressão de 10 m.c.a., o sistema de alimentação do prédio é feito mediante um reservatório superior, com capacidade para suprir um dia de consumo. A respeito desse sistema de distribuição, é correto afirmar que

• A. para garantir a pressão mínima nos pontos de utilização, o sistema necessita de pressurização nas tubulações a partir do barrilete.
• B. o edifício adota um sistema direto de distribuição.
• C. o reservatório é alimentado diretamente pela rede pública por meio do barrilete.
• D. o reservatório é alimentado, por bombeamento, pela rede pública, por meio do barrilete.
• E. a pressão nos pontos de utilização do prédio independe da pressão da rede pública.

Durante o processo licitatório para a construção de um edifício público na esfera federal, as seguintes informações do edital foram questionadas pelos licitantes: exigência, no quesito habilitação, de que a empresa construtora fosse certificada pelo PBQP-H; projeto básico sem detalhamento da tubulação de água fria no projeto hidráulico, contendo apenas os pontos hidráulicos e a estimativa de tubulação; falta de previsão de recursos orçamentários para a obra a ser licitada; no orçamento de referência, por se tratar de uma obra de edificação, adoção das composições de custos de publicações especializadas privadas, por serem as mais adequadas aos preços de mercado.

A respeito dessa situação hipotética e de aspectos relativos a sistema de gestão de qualidade (PBQP-H), licitação de obras públicas, projeto básico e princípios de planejamento e de orçamento público, julgue os seguintes itens.

Os pontos hidráulicos e a estimativa de tubulações são informações suficientes para compor o projeto hidráulico de um projeto básico.

• C. Certo
• E. Errado

Um engenheiro realizou uma vistoria nas obras executadas em um prédio para verificar se as instalações elétricas e hidrossanitárias teriam sido executadas de acordo com as normas técnicas. Após a conclusão da vistoria, o engenheiro registrou as seguintes observações em seu relatório: a tubulação aparente da rede de água fria é identificada pela cor azul-clara; em um apartamento do último andar do prédio, os chuveiros elétricos apresentam pouca pressão de água; os fios elétricos ocupam cerca de 90% da área da seção transversal dos eletrodutos; e, embora o banheiro esteja limpo, exala mau cheiro.

De acordo com essa situação hipotética, julgue os itens subsequentes.

A tubulação aparente da rede de água fria está identificada corretamente.

• C. Certo
• E. Errado

Um engenheiro realizou uma vistoria nas obras executadas em um prédio para verificar se as instalações elétricas e hidrossanitárias teriam sido executadas de acordo com as normas técnicas. Após a conclusão da vistoria, o engenheiro registrou as seguintes observações em seu relatório: a tubulação aparente da rede de água fria é identificada pela cor azul-clara; em um apartamento do último andar do prédio, os chuveiros elétricos apresentam pouca pressão de água; os fios elétricos ocupam cerca de 90% da área da seção transversal dos eletrodutos; e, embora o banheiro esteja limpo, exala mau cheiro.

De acordo com essa situação hipotética, julgue os itens subsequentes.

Para funcionar corretamente nesse edifício, o chuveiro deveria ter, pelo menos, uma pressão dinâmica de 1,0 metro de coluna d’água (mca).

• C. Certo
• E. Errado

Um terreno com superfície livre horizontal apresenta duas camadas de solo. A primeira camada, do nível do terreno (interface com a atmosfera) até a profundidade de 2,0 m, é constituída por uma areia úmida com peso específico de 18 kN/m³. A segunda camada, de 2,0 m até a 5,0 m de profundidade, é constituída por uma areia saturada com peso específico de 22 kN/m³. O nível d'água encontra-se a uma profundidade de 2,0 m a partir do nível do terreno, ou seja, no nível da interseção entre as duas camadas de solo.

Sabendo que o peso específico da água é de 10 kN/m³, a pressão efetiva, a uma profundidade de 4,0 m a partir do nível do terreno, em kN/m², é

• A. 20.
• B. 40.
• C. 60.
• D. 80.
• E. 100.

Para acompanhar a vazão de um rio ao longo do tempo, foi instalada uma estação fluviométrica para medição contínua do nível d’água e foram realizadas algumas campanhas de medição de vazão para determinação de uma curva-chave.

A partir dos dados dessa campanha pode-se afirmar que os coeficientes da curva-chave são:

• A. a = 1,0 e n = 1.
• B. a = 2,0 e n = 1/2.
• C. a = 4,0 e n = 1/3.
• D. a = 1/2 e n = 2,0.
• E. a = 1/3 e n = 4,0.
