Questões sobre Planejamento de Projetos e Obras: Programação e Controle

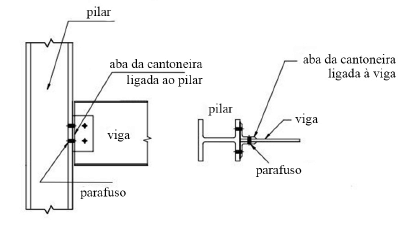

A figura precedente mostra o projeto da estrutura de um edifício composta de pilares e vigas metálicas. O dimensionamento da estrutura considera eventual situação de incêndio e elementos estruturais com proteção. Com relação a premissas de cálculo a serem adotadas nesse projeto, julgue os itens a seguir.

I Os esforços solicitantes decorrentes de restrições às deformações de origem térmica não podem ser desprezados em nenhuma hipótese.

II O esforço resistente de cálculo deve ser determinado considerando-se a variação das propriedades mecânicas do aço e do concreto conforme a temperatura.

III É desnecessário considerar o estado limite último de ruptura da seção líquida; a temperatura do aço será menor na ligação devido à presença de material adicional (parafusos, chapas, cantoneiras etc.).

IV A espessura de proteção das abas das cantoneiras ligadas aos pilares deve ser o dobro da espessura da proteção dos pilares.

Estão certos apenas os itens

• A. I e II.
• B. I e IV.
• C. II e III.
• D. I, III e IV.
• E. II, III e IV.

A respeito dos orçamentos de referência de obras e serviços de engenharia contratados e executados com recursos da União, assinale a opção correta.

• A. O preço global de referência será o resultante do custo global de referência acrescido do valor correspondente ao BDI, que deverá evidenciar em sua composição, no mínimo, a taxa de rateio da administração central, os percentuais de tributos incidentes sobre o preço do serviço, incluindo-se aqueles de natureza direta e personalística que onerem o contratado, a taxa de risco, seguro e garantia do empreendimento e a taxa referente ao lucro.
• B. A diferença percentual entre o valor global do contrato e o preço global de referência não poderá ser reduzida em favor do contratado em decorrência de aditamentos que modifiquem a planilha orçamentária.
• C. O custo global de referência de obras de infraestrutura de transportes será obtido a partir das composições dos custos unitários menores ou iguais à mediana de seus correspondentes nos custos unitários de referência do Sistema Nacional de Pesquisa de Custos e Índices da Construção Civil.
• D. Na construção dos orçamentos de referência, o órgão ou a entidade poderá utilizar sistemas próprios, desde que aprovados pelo dirigente máximo da unidade.
• E. Os custos unitários de referência na administração pública não poderão, em nenhuma hipótese, exceder os seus correspondentes do sistema de referência.

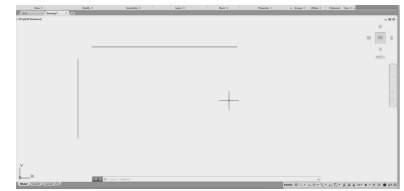

Na figura apresentada, que ilustra parte da tela de um arquivo do AutoCad, estão representadas duas linhas retas perpendiculares que não se encontram.

Considerando-se as informações e a figura apresentadas, se um projetista quiser unir essas duas linhas perpendicularmente, ele deverá acionar o comando

• A. chamfer e selecionar, com o cursor, cada uma das linhas.
• B. chamfer e selecionar, com o cursor, cada uma das linhas.
• C. trim e selecionar, com o cursor, a linha superior horizontal.
• D. polyline e selecionar as duas linhas, simultaneamente, pressionando a tecla Ctrl.
• E. extend, selecionar a linha superior, pressionar a tecla Enter e, em seguida, selecionar a linha inferior.

Nas especificações técnicas de um projeto básico para execução de uma obra de edificações com estrutura em concreto armado, constava o procedimento a seguir.

As alvenarias de tijolos cerâmicos furados não devem ser arrematadas junto às faces inferiores das vigas ou lajes. Essas alvenarias serão posteriormente encunhadas com argamassa de cimento e areia, no traço volumétrico 1:3, e com aditivo expansor. O encunhamento será realizado com tijolos maciços recortados, os quais deverão ser dispostos obliquamente.

Considerando-se essas informações, é correto afirmar que o procedimento especificado é

• A. inadequado, pois a conclusão da alvenaria deve coincidir com a face das vigas.
• B. inadequado, pois os tijolos maciços devem ser dispostos perpendicularmente à face inferior das vigas e das lajes.
• C. inadequado, pois o encunhamento deve ser realizado com cunhas pré-moldadas de concreto.
• D. adequado, pois foi especificado o uso de argamassa com adição de expansor no encunhamento.
• E. adequado, pois garante que a alvenaria também tenha função estrutural.

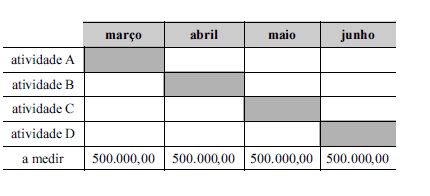

Considere que a tabela a seguir represente um cronograma físico-financeiro de uma obra pública, cuja data base de reajuste contratual — percentual de 10 % — tenha sido definida para o mês de maio. Considere, ainda, que os serviços devam ser medidos e pagos de acordo com a sua execução.

Nessa situação hipotética, caso a empresa contratada para executar a obra atrase, injustificadamente, a atividade B, em um mês, e adiante a atividade C, em um mês, caberá à fiscalização

• A. vedar o pagamento de qualquer reajuste.
• B. recomendar o pagamento de reajuste de R$ 100.000 relativo às atividades C e D.
• C. solicitar o pagamento de reajuste de R$ 100.000 relativo às atividades B e D.
• D. determinar o pagamento de reajuste de R$ 50.000 relativo à atividade D.
• E. definir o reajuste de R$ 150.000 relativo às atividades B, C e D.

Uma empresa, contratada pela administração pública para construir uma edificação, deparou-se com problemas relacionados à altura do lençol freático — informação que já constava do boletim de sondagem do projeto básico. Como esses problemas estavam causando atrasos significativos na fase de execução do subsolo e, por conseguinte, no cronograma de execução da obra, a empresa contratada solicitou um aditivo contratual de reequilíbrio econômico-financeiro bem como a prorrogação do prazo de execução para compensar o prejuízo causado pelo problema em questão.

Nessa situação, considerando que os prejuízos e os atrasos previstos no projeto básico estejam corretamente calculados, caberá à fiscalização, ao analisar as solicitações,

• A. negar o pedido para a dilação do prazo, mas permitir a inclusão de aditivo contratual.
• B. negar os dois pedidos, mas não aplicar penalidade em razão do atraso na execução da obra.
• C. negar os dois pedidos e aplicar penalidade em razão do atraso na execução da obra.
• D. aceitar tanto o pedido para a dilação do prazo quanto para a inclusão de aditivo contratual.
• E. aceitar tanto o pedido para a dilação do prazo quanto para a inclusão de aditivo contratual.

É muito comum no desenho de projetos de engenharia o uso do comando POLYLINE no AutoCad. Em alguns casos há o interesse em atribuir a polyline uma espessura real variável ao longo do comprimento.

Nessa situação deverá ser utilizada a opção:

• A. Wide;
• B. Lenght;
• C. Fillet;
• D. Halfwidth;
• E. Exref.

Com relação à organização do canteiro de obras e ao controle de qualidade dos materiais utilizados em obras e serviços, julgue os itens subsequentes. O fiscal de uma obra extrapola suas obrigações se interferir na gestão do armazenamento de materiais, já que tal tarefa cabe à construtora da obra.

• C. Certo
• E. Errado

Sobre as chamadas curvas ABC, considere:

I. hierarquizam serviços e preços unitários dos insumos.

II. têm sua sigla oriunda do termo inglês “Activity Based Costing”.

III. servem para hierarquizar insumos, priorizar negociações, avaliar o impacto de aumentos de preço no decorrer da obra.

IV. geralmente hierarquizam nas faixas A, B e C, respectivamente, os insumos com participação acumulada de 30%, 50% e 80% do custo total.

V. indicam que os itens na categoria A convém serem negociados pelo gerente da obra.

Está correto o que se afirma APENAS em

• A. I, II e IV.
• B. II, III e V.
• C. II, IV e V.
• D. I, II e V.
• E. III, IV e V.

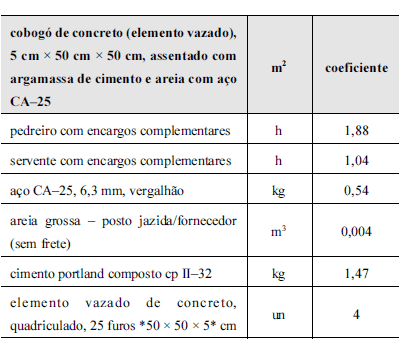

As informações apresentadas nessa tabela foram extraídas do Sistema Nacional de Pesquisa de Custos e Índices da Construção Civil (SINAPI) e representam a composição de custos de um serviço de execução de cobogó de concreto. A partir dessas informações, julgue os seguintes itens.

Para definir os coeficientes de pedreiro e servente apresentados na composição apresentada na tabela, adotou-se a razão unitária de produção diária.

• C. Certo
• E. Errado
