Questões sobre Projeto e Execução de Barragens

O dimensionamento da altura de uma barragem resulta de aspectos relativos às suas finalidades e características construtivas. No cálculo hidráulico da altura de um barramento são considerados, dentre outros fatores, o volume

• A.

  de escavação e o de aterro necessários e a demanda de água a ser suprida.

• B.

  de concreto a ser utilizado nas obras e as cheias afluentes ao local.

• C.

  necessário para o controle de cheias e a área a ser inundada pelo reservatório.

• D.

  dos sedimentos produzidos pela bacia e a demanda de água a ser utilizada.

• E.

  útil necessário e a precipitação média na bacia contribuinte.

Os principais órgãos constituintes de uma barragem são o maciço, o extravasor, a usina hidrelétrica, a tomada d'água, a transposição de nível (eclusa e escada de peixes), o dissipador de energia, entre outros. Em relação a esses componentes, julgue os itens subseqüentes.

Se o local onde se pretende construir uma barragem é caracterizado por solo e subsolo que apresentam baixa capacidade de suporte, é recomendável a construção de barragens de contraforte devido ao menor peso destas.

• C. Certo
• E. Errado

Os principais órgãos constituintes de uma barragem são o maciço, o extravasor, a usina hidrelétrica, a tomada d'água, a transposição de nível (eclusa e escada de peixes), o dissipador de energia, entre outros. Em relação a esses componentes, julgue os itens subseqüentes.

Nas barragens destinadas à geração de energia elétrica, não é recomendável a construção de estruturas de transposição de nível — eclusa —, pois, durante essa construção, o potencial hidráulico do empreendimento e, conseqüentemente, a geração de energia elétrica diminuem.

• C. Certo
• E. Errado

O projeto de um açude ou barragem de terra tem entre seus princípios elementares a segurança da obra. A respeito desse assunto, julgue os itens seguintes.

Para evitar o aparecimento de caminhos preferenciais da água e a formação de brechas, pode-se utilizar filtros horizontais tipo sanduíche, construídos com materiais pedregosos.

• C. Certo
• E. Errado

O projeto de um açude ou barragem de terra tem entre seus princípios elementares a segurança da obra. A respeito desse assunto, julgue os itens seguintes.

Para evitar o surgimento de processos erosivos no talude de jusante, como conseqüência da incidência da chuva, é recomendável a cobertura do mesmo com uma camada de pedrisco ou com o plantio de grama em placas.

• C. Certo
• E. Errado

Na implantação de um sistema urbano de água ou esgoto, questões de diferentes áreas da engenharia civil estão envolvidas. Julgue os itens seguintes, que se referem a algumas dessas questões.

As barragens de enrocamento, comuns na construção de açudes, são do tipo arco.

• C. Certo
• E. Errado

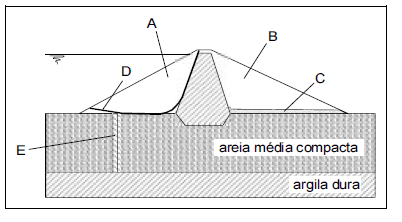

A figura acima apresenta a seção transversal de uma barragem de enrocamento com núcleo de argila proposta para a formação de um reservatório. Com relação às condições apresentadas nessa figura e considerando que as regiões identificadas pelas letras A e B são constituídas de enrocamento, julgue os seguintes itens.

Quanto maior for o índice de vazios do solo de fundação em relação ao seu valor de índice de vazios crítico, maiores serão as condições de estabilidade da barragem no caso de solicitações de origem sísmica.

• C. Certo
• E. Errado

A figura acima apresenta a seção transversal de uma barragem de enrocamento com núcleo de argila proposta para a formação de um reservatório. Com relação às condições apresentadas nessa figura e considerando que as regiões identificadas pelas letras A e B são constituídas de enrocamento, julgue os seguintes itens.

Na seção transversal apresentada, não foi previsto cut-off.

• C. Certo
• E. Errado

A figura acima apresenta a seção transversal de uma barragem de enrocamento com núcleo de argila proposta para a formação de um reservatório. Com relação às condições apresentadas nessa figura e considerando que as regiões identificadas pelas letras A e B são constituídas de enrocamento, julgue os seguintes itens.

O método de análise de estabilidade de Janbu pode ser utilizado para o cálculo do fator de segurança para a superfície de deslizamento indicada pela letra D ao final da construção da barragem.

• C. Certo
• E. Errado

A figura acima apresenta a seção transversal de uma barragem de enrocamento com núcleo de argila proposta para a formação de um reservatório. Com relação às condições apresentadas nessa figura e considerando que as regiões identificadas pelas letras A e B são constituídas de enrocamento, julgue os seguintes itens.

O componente indicado pela letra C representa um filtro e sua localização evita qualquer possibilidade de piping do material do núcleo argiloso.

• C. Certo
• E. Errado
