Questões sobre Projeto e Execução de Barragens

A respeito da avaliação de pequenas barragens, julgue os itens seguintes.

Para a avaliação da superfície da bacia hidrográfica de drenagem, deve-se definir o local (eixo) da barragem, determinar a linha de contorno da bacia de drenagem e calcular a sua superfície; para áreas com menos de 5 km 2 , devem ser utilizadas fotografias aéreas ou mapas precisos (escala 1:500.000 ou 1:250.000); para áreas entre 5 e 25 km 2 , utilizam-se mapas ou fotografias; para áreas com mais de 25 km 2 , podem ser usados mapas topográficos na escala de 1:1.000.000, cuja precisão é suficiente, em todos os casos.

• C. Certo
• E. Errado

As barragens de terra ou de concreto são construções artificiais e os materiais que as constituem podem ser especificados e, portanto, conhecidos e controlados pelo projetista. O mesmo não ocorre com o terreno de fundação, o qual normalmente deve ser submetido a um tratamento para melhorar suas características de percolação. A respeito das diversas alternativas adotadas nesse tratamento, julgue os seguintes itens.

Os diafragmas plásticos são uma solução moderna que consiste na escavação de uma vala estreita ou ranhura no solo da fundação preenchida com placas de plástico delgadas.

• C. Certo
• E. Errado

As barragens de terra ou de concreto são construções artificiais e os materiais que as constituem podem ser especificados e, portanto, conhecidos e controlados pelo projetista. O mesmo não ocorre com o terreno de fundação, o qual normalmente deve ser submetido a um tratamento para melhorar suas características de percolação. A respeito das diversas alternativas adotadas nesse tratamento, julgue os seguintes itens.

As cortinas de estacas-prancha consistem na cravação de estacas-pranchas metálicas, de chapas bastante delgadas, até atingir o substrato impermeável

• C. Certo
• E. Errado

As barragens de terra ou de concreto são construções artificiais e os materiais que as constituem podem ser especificados e, portanto, conhecidos e controlados pelo projetista. O mesmo não ocorre com o terreno de fundação, o qual normalmente deve ser submetido a um tratamento para melhorar suas características de percolação. A respeito das diversas alternativas adotadas nesse tratamento, julgue os seguintes itens.

A trincheira de vedação ou cutoff consiste em escavação feita no solo de fundação preenchida com solo compactado.

• C. Certo
• E. Errado

As barragens de terra ou de concreto são construções artificiais e os materiais que as constituem podem ser especificados e, portanto, conhecidos e controlados pelo projetista. O mesmo não ocorre com o terreno de fundação, o qual normalmente deve ser submetido a um tratamento para melhorar suas características de percolação. A respeito das diversas alternativas adotadas nesse tratamento, julgue os seguintes itens.

Poço de alívio é um poço aberto no corpo da barragem e preenchido com material granular, mais permeável que o solo de fundação.

• C. Certo
• E. Errado

Um aspecto de vital importância na construção de uma barragem de terra é a proteção dos taludes. Em relação às técnicas de proteção freqüentemente utilizadas para essa finalidade, julgue os itens que se seguem.

A construção de um rip-rap (camada de enrocamento) evita que a incidência de chuva na face do talude de jusante provoque sulcos de erosão.

• C. Certo
• E. Errado

Um aspecto de vital importância na construção de uma barragem de terra é a proteção dos taludes. Em relação às técnicas de proteção freqüentemente utilizadas para essa finalidade, julgue os itens que se seguem.

O efeito erosivo das ondas formadas na superfície da água do reservatório sobre o talude de montante pode ser combatido com o lançamento de uma camada de pedrisco ou com o plantio de grama em placas ou por meio de hidrossemeadura na superfície do referido talude.

• C. Certo
• E. Errado

O ciclo de implantação de uma usina hidrelétrica compreende basicamente cinco etapas: estimativa do potencial hidrelétrico; inventário hidrelétrico, estudo de viabilidade, projeto básico e projeto executivo. Acerca dessas etapas, julgue os itens de 57 a 60.

A etapa de inventário hidrelétrico se caracteriza pela concepção e análise de várias alternativas de divisão de queda para a bacia hidrográfica, que são comparadas entre si, visando selecionar aquela que apresente melhor equilíbrio entre os custos de implantação, benefícios energéticos e impactos socioambientais.

• C. Certo
• E. Errado

O ciclo de implantação de uma usina hidrelétrica compreende basicamente cinco etapas: estimativa do potencial hidrelétrico; inventário hidrelétrico, estudo de viabilidade, projeto básico e projeto executivo. Acerca dessas etapas, julgue os itens de 57 a 60.

A etapa de viabilidade resume-se à realização de estudos mais detalhados com a finalidade exclusiva de determinar a viabilidade técnica e econômica do empreendimento.

• C. Certo
• E. Errado

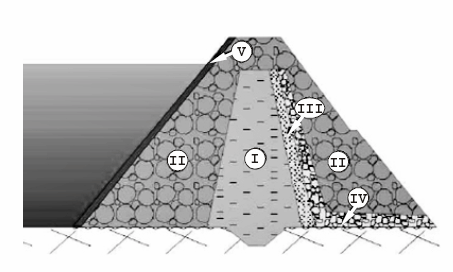

Considere a figura.

A figura representa uma barragem de solo. As indicações de I a V referem-se, respectivamente, ao núcleo

• A.

  impermeável, espaldares, filtros, drenos e proteção.

• B.

  de pedra, espaldares, drenos, filtros e manta geotêxtil.

• C.

  de gabião, enrocamento, manta geotêxtil, filtros e capa.

• D.

  de areia, enrocamento, manta geotêxtil, filtros e capa.

• E.

  de pedra, espaldares, manta geotêxtil, filtros e capa.
