Questões sobre Projeto e Execução de Barragens

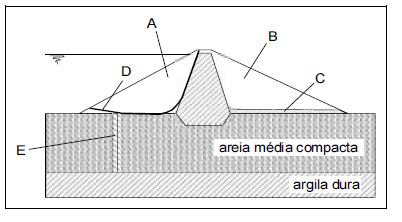

A figura acima apresenta a seção transversal de uma barragem de enrocamento com núcleo de argila proposta para a formação de um reservatório. Com relação às condições apresentadas nessa figura e considerando que as regiões identificadas pelas letras A e B são constituídas de enrocamento, julgue os seguintes itens.

O componente E representa uma cortina de injeção e está convenientemente posicionado de forma a reduzir substancialmente a vazão de água através do solo de fundação.

• C. Certo
• E. Errado

A figura acima apresenta a seção transversal de uma barragem de enrocamento com núcleo de argila proposta para a formação de um reservatório. Com relação às condições apresentadas nessa figura e considerando que as regiões identificadas pelas letras A e B são constituídas de enrocamento, julgue os seguintes itens.

Caso as regiões A e B da barragem fossem constituídas de material argiloso compactado e houvesse a necessidade de um rebaixamento rápido e substancial do nível d’água do reservatório, o talude a montante da barragem estaria mais sujeito a romper devido a esse rebaixamento que o talude a jusante.

• C. Certo
• E. Errado

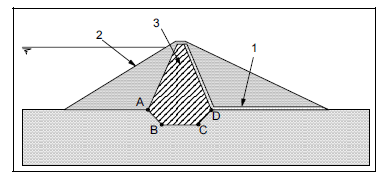

A respeito da figura acima, que mostra o desenho da seção transversal de uma barragem, julgue os seguintes itens.

O trecho indicado pelas letras ABCD é denominado ensecadeira.

• C. Certo
• E. Errado

A respeito da figura acima, que mostra o desenho da seção transversal de uma barragem, julgue os seguintes itens.

O número 1 indica o componente destinado a diminuir a infiltração de água do reservatório pelo corpo da barragem.

• C. Certo
• E. Errado

A respeito da figura acima, que mostra o desenho da seção transversal de uma barragem, julgue os seguintes itens.

O talude jusante da barragem está indicado no desenho pelo número 2.

• C. Certo
• E. Errado

A respeito da figura acima, que mostra o desenho da seção transversal de uma barragem, julgue os seguintes itens.

O componente destinado a drenar a água que percola pelo corpo da barragem está especificado no desenho pelo número 3.

• C. Certo
• E. Errado

A respeito da figura acima, que mostra o desenho da seção transversal de uma barragem, julgue os seguintes itens.

A seção transversal apresentada na figura é típica de uma barragem zonada.

• C. Certo
• E. Errado
