Questões sobre Projetos Elétricos

• A. de fase, retorno e retorno.
• B. neutro, retorno e retorno.
• C. de fase, de fase e neutro.
• D. de fase, neutro e retorno.
• E. retorno, retorno e retorno.

• A. 5W
• B. 10W
• C. 20W
• D. 40W
• E. 60W

Os projetos de instalações prediais objetivam garantir o uso da edificação na plenitude de suas características, sendo, portanto, fundamentais o dimensionamento e as especificações dos diversos componentes integrantes de cada sistema. Acerca dos projetos de instalações elétricas, hidrossanitárias e de combate a incêndio, julgue os próximos itens. Para dimensionar a seção dos condutores de circuitos em instalações elétricas, devem ser adotados os critérios de capacidade de corrente e de queda de tensão.

• C. Certo
• E. Errado

Acerca de assuntos técnicos referentes a estruturas de concreto, estrutura de madeira, fundações e instalações elétricas e hidrossanitárias, julgue os itens subsequentes. Nas instalações elétricas residenciais, recomenda-se o emprego do disjuntor diferencial residual, que liga e desliga manualmente o circuito e protege as pessoas contra choques elétricos provocados por contatos diretos e indiretos.

• C. Certo
• E. Errado

Em relação às grandezas elétricas fundamentais, assinale a opção correta.

• A. A resistência elétrica de um condutor independe do modo como a diferença de potencial é a ele aplicada.
• B. Uma corrente fluindo através de um dispositivo é inversamente proporcional à diferença de potencial aplicada ao dispositivo.
• C. Em uma linha de força de 150 V protegida por um fusível de 16 A podem operar, simultaneamente, sem que isso provoque a queima do fusível, 5 lâmpadas de potência igual a 600 W ligadas em paralelo.
• D. O potencial elétrico no interior de um condutor maciço carregado e em equilíbrio eletrostático é nulo.
• E. O campo elétrico no interior de um condutor cilíndrico maciço carregado e em equilíbrio eletrostático é nulo.

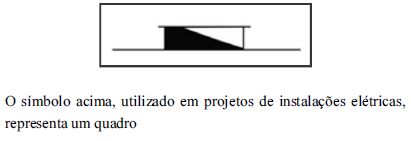

• A. terminal de luz e força embutido.
• B. terminal de luz e força aparente.
• C. geral de telefones aparente.
• D. de medição embutido.
• E. geral de luz e força aparente.

Acerca dos elementos necessários para elaboração de projetos de construção civil, julgue os itens subsequentes. Os projetos de instalação elétrica em baixa tensão devem prever, no mínimo, um quadro de distribuição de energia para iluminação em cada pavimento da edificação.

• C. Certo
• E. Errado

Acerca das instalações elétricas e hidrossanitárias prediais, julgue os itens subsecutivos. Para o dimensionamento de condutores elétricos pelo critério da capacidade de corrente, o cálculo da corrente na linha independe da quantidade de fases do circuito elétrico.

• C. Certo
• E. Errado

Com relação às especificações de materiais e de serviços empregados na construção civil, julgue os itens subsecutivos. Nos projetos de instalações elétricas, é mais indicado o emprego do interruptor diferencial residual (DR) em vez do disjuntor termomagnético (DT) devido ao fato de aquele proteger com mais eficiência as pessoas contra choques elétricos.

• C. Certo
• E. Errado

No estudo das instalações elétricas prediais, é correto afirmar:

• A. Os condutores utilizados em instalações residenciais poderão ser de cobre, aço, ferro fundido ou alumínio.
• B. As quedas de tensão admissíveis são função da potência do medidor e da distância entre cargas.
• C. O fator de demanda de qualquer instalação elétrica é o fator pelo qual deve ser dividida a potência instalada para se obter a potência que será realmente utilizada.
• D. Nos sistemas polifásicos,os circuitos devem ser distribuídos de modo a assegurar o melhor equilíbrio de cargas entre fases.
• E. Os circuitos elétricos em anel são aqueles em que as correntes seguem um circuito aberto,ou seja, se unem em nó, a partir do ponto de alimentação.
