Questões sobre Projetos Elétricos

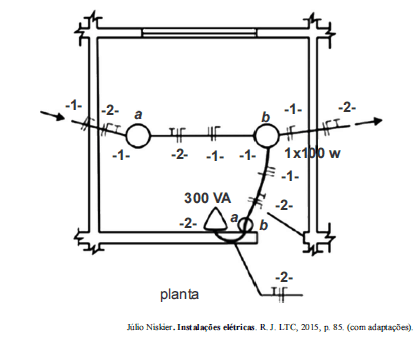

Com relação à figura apresentada, que ilustra trecho da planta elétrica de uma residência, julgue os itens que se seguem.

Na lista de material para esse projeto, devem ser especificados condutores na cor verde ou verde-amarelo e na cor azul.

• C. Certo
• E. Errado

Acerca de manutenção preventiva em instalações elétricas prediais, julgue os itens seguintes. Ao se efetuar a manutenção preventiva em instalações elétricas prediais em baixa tensão, deve-se verificar se os níveis de tensão de operação na instalação estão em valores apropriados.

• C. Certo
• E. Errado

No que se refere às fontes geradoras de harmônicos em sistemas elétricos de potência em baixa tensão e seus efeitos, julgue os itens subsecutivos. A geração de elevadas intensidades de corrente durante o período de partida de motores de indução trifásicos é um dos efeitos adversos causados por harmônico.

• C. Certo
• E. Errado

No que se refere às fontes geradoras de harmônicos em sistemas elétricos de potência em baixa tensão e seus efeitos, julgue os itens subsecutivos. Entre as cargas não lineares ou dispositivos potenciais geradores de harmônicos incluem-se os computadores, os controladores de velocidade de motores e os reatores eletrônicos e eletromagnéticos usados em alguns tipos de lâmpadas.

• C. Certo
• E. Errado

No que se refere às fontes geradoras de harmônicos em sistemas elétricos de potência em baixa tensão e seus efeitos, julgue os itens subsecutivos. Equipamentos do tipo nobreak utilizam pontes conversoras na configuração Graetz. Esse tipo de ponte é um dos recursos utilizados para reduzir ou mesmo eliminar efeitos causados por harmônicos.

• C. Certo
• E. Errado

No que se refere às fontes geradoras de harmônicos em sistemas elétricos de potência em baixa tensão e seus efeitos, julgue os itens subsecutivos. Na família das lâmpadas de descarga estão incluídas, por exemplo, as lâmpadas fluorescentes e as lâmpadas fluorescentes compactas; estas últimas são conhecidas por causarem maiores distorções harmônicas que as primeiras.

• C. Certo
• E. Errado

Uma obra de edificação ficou paralisada devido a vários problemas técnicos. O laudo de vistoria, elaborado por perito engenheiro civil, incluía as seguintes informações:

< a estrutura de concreto estava comprometida e nenhuma proposta de solução para o problema foi apresentada;

< a subestação de energia elétrica apresentava problemas;

< o perito se declarou impossibilitado de acrescentar detalhes no laudo e solicitou que um engenheiro eletricista complementasse o laudo.

Com base nessas informações, julgue os itens subsequentes.

Na perícia de edificações, o engenheiro civil tem permissão para emitir parecer sobre subestação elétrica sem a participação de engenheiro eletricista.

• C. Certo
• E. Errado

Sobre instalações elétricas considere:

I. As pessoas, os animais e os bens devem ser protegidos contra os efeitos negativos de temperaturas ou solicitações eletromecânicas excessivas resultantes de sobrecorrentes a que os condutores vivos possam ser submetidos.

II. Condutores que não os condutores vivos e outras partes destinadas a escoar correntes de falta devem poder suportar essas correntes sem atingir temperaturas excessivas.

III. As pessoas e os animais devem ser protegidos contra choques elétricos, seja o risco associado a contato acidental com parte viva perigosa, seja a falhas que possam colocar uma massa acidentalmente sob tensão.

IV. A instalação elétrica deve ser concebida e construída de maneira a excluir qualquer risco de incêndio de materiais inflamáveis, devido a temperaturas elevadas ou arcos elétricos. Além disso, em serviço normal, não deve haver riscos de queimaduras para as pessoas e os animais.

Está correto o que consta em

• A. II e III, apenas.
• B. I e III, apenas.
• C. I, II, III e IV.
• D. I e IV, apenas.
• E. II e IV, apenas.

No esquema de aterramento TN, a denominação da segunda letra, N, representa

• A. funções de neutro e de proteção combinadas em um único condutor (condutor PEN).
• B. massas diretamente aterradas, independentemente do aterramento eventual de um ponto da alimentação.
• C. funções de neutro e de proteção asseguradas por condutores distintos.
• D. massas ligadas ao ponto da alimentação aterrado (em corrente alternada, o ponto aterrado é normalmente o ponto neutro).
• E. um ponto diretamente aterrado.

Independentemente do esquema de aterramento, circuitos específicos devem ser objeto de proteção adicional por dispositivos a corrente diferencial-residual com corrente diferencial-residual nominal igual ou inferior a 30 mA. NÃO é obrigatória esta proteção em circuitos que

• A. alimentem tomadas de corrente situadas em áreas externas à edificação.
• B. sirvam, em edificações não-residenciais, a pontos de utilização situados em locais contendo equipamentos de segurança.
• C. tenham tomadas de corrente situadas em áreas internas que possam vir a alimentar equipamentos no exterior.
• D. sirvam, em locais de habitação, a pontos de utilização situados em cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e demais dependências internas molhadas em uso normal ou sujeitas a lavagens.
• E. sirvam, em edificações não-residenciais, a pontos de tomada situados em cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e, no geral, em áreas internas molhadas em uso normal ou sujeitas a lavagens.
