Questões sobre Projetos Elétricos

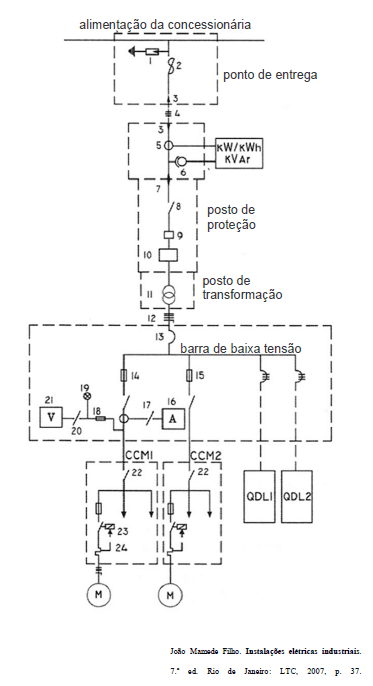

A figura apresentada é um diagrama unifilar de uma rede de alimentação de uma planta industrial, com componentes identificados por número. Acerca dessa figura, julgue os itens a seguir.

Os elementos 14 e 15 são fusíveis.

• C. Certo
• E. Errado

A figura apresentada é um diagrama unifilar de uma rede de alimentação de uma planta industrial, com componentes identificados por número. Acerca dessa figura, julgue os itens a seguir.

As grandezas medidas pelos componentes 16 e 21 apresentam a mesma unidade de medida elétrica.

• C. Certo
• E. Errado

A figura apresentada é um diagrama unifilar de uma rede de alimentação de uma planta industrial, com componentes identificados por número. Acerca dessa figura, julgue os itens a seguir.

O componente 1, no ponto de entrega, representa para-raios.

• C. Certo
• E. Errado

A figura apresentada é um diagrama unifilar de uma rede de alimentação de uma planta industrial, com componentes identificados por número. Acerca dessa figura, julgue os itens a seguir.

O elemento 6 é um transformador de corrente para medição.

• C. Certo
• E. Errado

Uma instalação de ar condicionado central, com alimentação trifásica de 380 V RMS, 60 Hz, com seus motores, lâmpadas, transformadores e painéis de controle, possui uma carga elétrica equilibrada total de 138,4 kW de potência ativa e 173 kVA de potência aparente.

Considerando essas informações, julgue os itens que se seguem.

A corrente eficaz total da instalação é maior que 260 A.

• C. Certo
• E. Errado

Uma instalação de ar condicionado central, com alimentação trifásica de 380 V RMS, 60 Hz, com seus motores, lâmpadas, transformadores e painéis de controle, possui uma carga elétrica equilibrada total de 138,4 kW de potência ativa e 173 kVA de potência aparente.

Considerando essas informações, julgue os itens que se seguem.

O fator de potência da instalação é menor que 0,83.

• C. Certo
• E. Errado

Em uma instalação predial de baixa tensão cuja tensão de fornecimento é 110 V, a máxima queda de tensão permitida em um circuito terminal de iluminação é, em Volts,

• A. 5,5.
• B. 7,7.
• C. 4,4.
• D. 6,6.
• E. 2,2.

Um edifício residencial com vinte pavimentos foi projetado para abrigar oitenta apartamentos, cada um com um aparelho de ar-condicionado e dois chuveiros elétricos. O edifício ficará destacado pela altura, visto que se encontra em um terreno com elevação, próximo do centro urbano.

Acerca dessa situação hipotética e a respeito do sistema de proteção contra descargas atmosféricas (SPDA), julgue os itens subsecutivos.

Considerando-se que cada chuveiro do edifício mencionado tenha uma potência de 5,5 kW, para uma tensão de 220 V, os dois chuveiros de cada apartamento devem ter circuitos independentes.

• C. Certo
• E. Errado

Um edifício residencial com vinte pavimentos foi projetado para abrigar oitenta apartamentos, cada um com um aparelho de ar-condicionado e dois chuveiros elétricos. O edifício ficará destacado pela altura, visto que se encontra em um terreno com elevação, próximo do centro urbano.

Acerca dessa situação hipotética e a respeito do sistema de proteção contra descargas atmosféricas (SPDA), julgue os itens subsecutivos.

O aparelho de ar-condicionado dos apartamentos do residencial deve ser protegido com fusível de ação rápida para segurança da instalação elétrica.

• C. Certo
• E. Errado

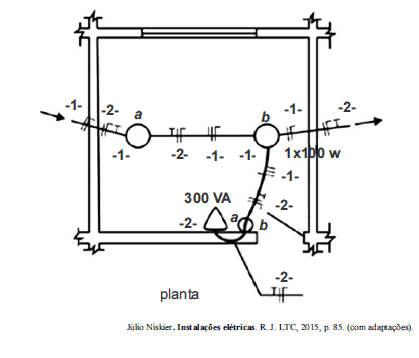

Com relação à figura apresentada, que ilustra trecho da planta elétrica de uma residência, julgue os itens que se seguem.

Para a instalação desse projeto elétrico, devem ser previstos uma tomada com três polos e um interruptor de duas seções e duas lâmpadas fluorescentes.

• C. Certo
• E. Errado
