Questões sobre Projetos Elétricos

Com relação às instalações elétricas de baixa tensão, julgue os itens que se seguem.

O cabo utilizado como condutor neutro deve ser identificado com a cor azul-clara.

• C. Certo
• E. Errado

Com relação às instalações elétricas de baixa tensão, julgue os itens que se seguem.

Os condutores de alumínio podem ser utilizados em estabelecimentos industriais e comerciais, desde que atendam às condições estabelecidas em norma específica.

• C. Certo
• E. Errado

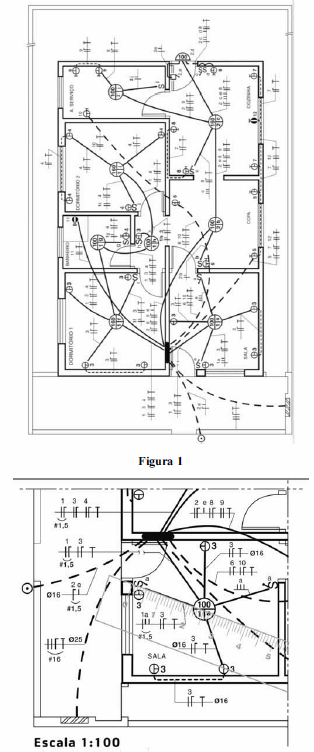

Com base nas figuras acima, que representam o projeto elétrico de uma edificação, julgue os itens de 76 a 79.

Como exemplificado na figura 2, as medidas aproximadas dos eletrodutos no plano horizontal podem ser obtidas com auxílio de uma régua comum na própria planta, uma vez que, na escala 1:100, cada centímetro do desenho equivale a 1 metro nas dimensões reais.

• C. Certo
• E. Errado

Com base nas figuras acima, que representam o projeto elétrico de uma edificação, julgue os itens de 76 a 79.

A figura 2 corresponde a uma alteração feita na metade inferior esquerda da figura 1.

• C. Certo
• E. Errado

Com base nas figuras acima, que representam o projeto elétrico de uma edificação, julgue os itens de 76 a 79.

A figura 2 indica que a luminária da sala é acionada a partir de dois pontos, por interruptores bipolares, o que explica a indicação de condutores de retorno no circuito de número 1.

• C. Certo
• E. Errado

Com base nas figuras acima, que representam o projeto elétrico de uma edificação, julgue os itens de 76 a 79.

Na figura 2, a parte em detalhe do circuito 3, que atende às tomadas da sala, é formado por três condutores ― fase, neutro e proteção (terra) ― que correm dentro de um eletroduto de diâmetro igual a 16 mm.

• C. Certo
• E. Errado

Equipamentos elétricos como serras, furadeiras, policortes, etc são utilizados em um canteiro de obras. Na operação desses equipamentos, os trabalhadores eventualmente podem estar expostos a riscos de choques elétricos. Para minimizar tal tipo de risco, deve ser utilizado

• A.

  para-raio.

• B.

  interruptor diferencial residual (IDR) ou disjuntor diferencial residual (DDR).

• C.

  dispositivo de proteção contra surtos (DPS).

• D.

  disjuntor.

• E.

  luvas.

Como requisitos gerais para condutos de instalações elétricas prediais para resistência ao calor, os condutos não devem sofrer deformações sensíveis ou alterações químicas, nem desprender qualquer substância ou acusar a formação de bolhas, quando submetidos,em estufas, durante 1 h, às seguintes temperaturas: marque a alternativa incorreta :

• A.

  classe I: 150°C.

• B.

  classe II: 100°C.

• C.

  classe III: 100°C.

• D.

  Classe IV: 200°C.

A Prefeitura Municipal de Lontras está projetando uma nova escola e seu departamento de engenharia é responsável pela elaboração do Projeto Preventivo de Incêndio. Sobre o SPDA – Sistema de Proteção de Descargas Atmosféricas, qual a alternativa INCORRETA:

• A.

  Os dispositivos de captura das descargas atmosféricas (captores) podem ser constituídos por uma combinação qualquer dos seguintes elementos: I – hastes; II – cabos esticados; III – condutores em malha (rede ou gaiola); IV – elementos construtivos naturais

• B.

  Para o projeto de um SPCDA, podem-se utilizar os seguintes métodos, separadamente ou de alguma forma combinada: I - Ângulo de proteção (Franklin); II - Esfera rolante (eletro geométrico); III - Gaiola/malha (Faraday)

• C.

  Os condutores de descidas não naturais (descidas externas) devem ser interligados por meio de condutores horizontais, formando anéis. O primeiro deve ser o anel de aterramento e, na impossibilidade deste, um anel até no máximo 4 m acima do nível do solo e os outros a cada 30 m de altura (anéis intermediários)

• D.

  As armaduras de aço interligadas das estruturas de concreto armado podem ser consideradas condutores de descida naturais, sendo que a) em cada pilar estrutural deverá ser instalado um condutor adicional (cabo de aço galvanizado, barra chata ou redonda de aço) paralelamente às barras estruturais e amarrado com arame nos cruzamentos com os estribos para assegurar a eqüipotencialização

Assinale a alternativa que completa CORRETAMENTE a afirmativa abaixo. Ao se projetar e executar instalações elétricas e hidráulicas, é boa técnica:

• A.

  evitar a colocação de eletrodutos aparentes dentro dos reservatórios.

• B.

  instalar as bombas de recalque acima do nível de água da cisterna para que nunca trabalhem afogadas.

• C.

  para facilitar o serviço da zeladoria e forçar maior número de visitas de inspeção, colocar o barrilete elevado dentro da casa de máquinas dos elevadores.

• D.

  sempre que possível, deixar tubulação plástica externa aparente, pois elas costumam se romper inadvertidamente.

• E.

  fazer declividade na laje de cobertura, ou instalar calhas no telhado, de modo a lançar a água da chuva diretamente no reservatório de água superior.
