Questões sobre Projetos Elétricos

Em um circuito monofásico das instalações elétricas de baixa tensão de uma edificação, a seção do condutor de fase em cobre é de 16 mm2. A seção do condutor neutro também em cobre deve ser de, em mm²,

• A.

  4

• B.

  8

• C.

  10

• D.

  16

• E.

  25

Sobre o projeto das tomadas das instalações elétricas prediais de baixa tensão, é correto afirmar:

• A.

  Em cozinhas, copas, áreas de serviço, lavanderias e locais análogos, deve ser previsto no mínimo um ponto de tomada para cada 5 m de perímetro.

• B.

  Em cozinhas e copas deve ser previsto, no mínimo, 600 VA por ponto de tomada, até quatro pontos, e 100 VA por ponto para os pontos excedentes.

• C.

  Todo ponto de tomada previsto para alimentar, de modo exclusivo, equipamento com corrente nominal superior a 5 A deve constituir um circuito independente.

• D.

  Os pontos de tomada de uso específico devem ser localizados, no máximo, a 1,0 m do ponto previsto para a localização do equipamento a ser alimentado.

• E.

  Acima da bancada das pias de cozinha devem ser previstas, no mínimo, duas tomadas de corrente, no mesmo ponto ou em pontos distintos.

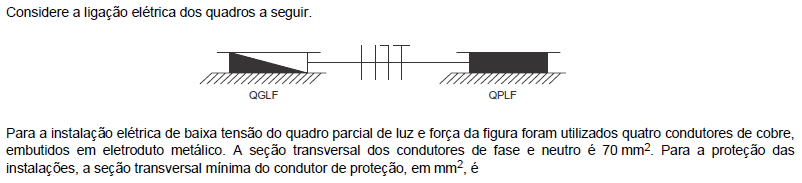

• A.

  70

• B.

  50

• C.

  35

• D.

  25

• E.

  16

Em projetos de instalações telefônicas, tubulação primária refere-se à interligação

• A.

  da caixa de distribuição geral com a rede telefônica externa da concessionária.

• B.

  das caixas de saída entre si e destas com as caixas de distribuição.

• C.

  das caixas de distribuição com a caixa de distribuição geral.

• D.

  do aparelho telefônico com a tomada.

Um consumidor tem uma potência instalada de 34.620 W. Aplicando-se um fator de demanda de 0,85, podemos afirmar que sua demanda máxima é igual a

• A.

  40.729 W.

• B.

  55.302 W.

• C.

  62.146 W.

• D.

  29.427 W.

Deseja-se iluminar uma sala com dimensões 8 m x 10 m. Adotando-se um iluminamento de 500 lux, um fator de utilização de 0,64 e um fator de depreciação de 0,82, pode-se afirmar que o fluxo luminoso necessário para iluminar adequadamente esta sala é aproximadamente igual a

• A.

  76.219,51 lumens.

• B.

  62.143,68 lumens.

• C.

  58.391,42 lumens.

• D.

  45.865,30 lumens.

A figura abaixo mostra um esquema de aterramento utilizado em instalações elétricas de baixa tensão, conforme a NBR 5410.

Na imagem acima, T é o secundário do transformador, L1, L2 e L3 são as fases e PEN é o condutor de proteção e neutro.

De acordo com essas informações, o esquema de aterramento da imagem é denominado

• A.

  IT.

• B.

  TT.

• C.

  TN-C.

• D.

  TN-CS.

Considere as afirmativas relacionadas ao dispositivo à corrente diferencial-residual (DR).

I Em nenhum caso, o condutor neutro deverá ser interligado à terra à jusante de um dispositivo DR.

II Quando existir um dispositivo DR instalado na proteção geral não poderá haver nenhum dispositivo DR instalado nas proteções individuais de circuitos terminais.

III O DR não dispensa o aterramento das massas dos equipamentos.

IV Dispositivos DR de baixa sensibilidade oferecem apenas proteção contra contatos indiretos.

V Em nenhum caso, o condutor neutro deverá ser interligado a terra a jusante de um dispositivo DR.

Marque a opção em que todas as afirmativas estão corretas.

• A.

  I, II e III.

• B.

  I, III e IV.

• C.

  I, II e IV.

• D.

  II, III e IV.

O aterramento de proteção de uma instalação de baixa tensão está representado na imagem abaixo.

Os componentes A, B, C e D são, respectivamente,

• A.

  terminal de aterramento principal, condutor de proteção, condutor de proteção principal e terminal de aterramento.

• B.

  terminal de aterramento, condutor de proteção, condutor de proteção principal e terminal de aterramento principal.

• C.

  terminal de aterramento, condutor de proteção principal, condutor de proteção e terminal de aterramento principal.

• D.

  terminal de aterramento principal, condutor de proteção principal, condutor de proteção e terminal de aterramento.

No local de instalação de um disjuntor, a corrente de curto-circuito calculada tem valor igual a 4,5 kA e os condutores são de cobre com isolação de PVC (K=115) e seção de 6 mm2. De acordo com o critério de proteção contra correntes de curto-circuito, o tempo de atuação do disjuntor não deverá ser superior a aproximadamente

• A.

  0,042 segundos.

• B.

  0,031 segundos.

• C.

  0,024 segundos.

• D.

  0,018 segundos.
