Questões sobre Projetos Elétricos

A quantidade mínima de tomadas de uso geral que se deve prever é

• A.

  5 tomadas de 100 VA.

• B.

  6 tomadas de 100 VA.

• C.

  6 tomadas de 600 VA.

• D.

  2 tomadas de 600 VA e 3 tomadas de 100 VA.

• E.

  3 tomadas de 600 VA e 3 tomadas de 100 VA.

• A. baixa tensão.
• B. alta tensão.
• C. o sentido de corrente.
• D. uma tomada alta.
• E. uma tomada baixa.

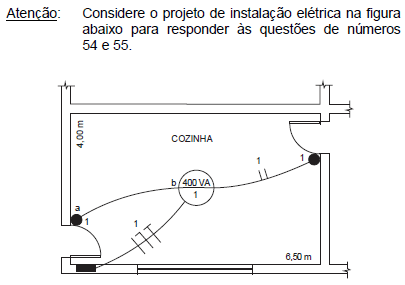

Para completar o trecho I, considerando apenas os elementos desenhados, deve-se utilizar

• A.



• B.



• C.



• D.



• E.



Os trechos II e III apresentarão, respectivamente, quantos condutores?

• A.

  2 e 2

• B.

  2 e 3

• C.

  3 e 2

• D.

  3 e 3

• E.

  3 e 4

Como é denominada a potência elétrica realmente absorvida em um determinado instante por um aparelho ou sistema?

• A.

  Demanda

• B.

  Fator de potência

• C.

  Potência nominal

• D.

  Potência de consumo

• E.

  Potência de alimentação

Em instalações elétricas prediais, como é denominado o dispositivo que tem como função abrigar equipamentos e/ou emendas de condutores, limitar o comprimento de trechos de tubulação, ou limitar o número de curvas entre os diversos trechos de uma tubulação?

• A.

  Disjuntor

• B.

  Interconector

• C.

  Barrilete elétrico

• D.

  Caixa de derivação

• E.

  Caixa de inspeção

No que se refere às instalações elétricas, sobre corrente elétrica pode-se AFIRMAR que:

• A.

  a unidade de medida é o Volt (V);

• B.

  é o movimento ordenado dos elétrons livres;

• C.

  é a força que impulsiona os elétrons livres nos fios;

• D.

  aliada à potência elétrica gera a tensão elétrica;

• E.

  é composta de duas parcelas corrente ativa e corrente reativa.

Considerando o dimensionamento de instalações elétricas para uma cozinha com área de 16m² e perímetro de 20 m, pode-se AFIRMAR que:

• A.

  a carga de iluminação deve ser no máximo 220 VA;

• B.

  o número de Tomadas de uso geral dever ser no mínimo quatro unidades;

• C.

  deve ser atribuída no mínimo a potência de 100 V para cada tomada de uso geral;

• D.

  devem-se prever no mínimo duas tomadas de uso específico;

• E.

  a previsão de carga para as tomadas de uso específico é mínimo 2000 VA.

Em um equipamento monofásico, a potência nominal por ele absorvida é calculada em função de alguns elementos. Nessa perspectiva, analise os elementos enumerados a seguir.

I - Tensão nominal.

II - Corrente nominal.

III - Fator de potência nominal.

Constitui(em) elemento(s) para cálculo da potência nominal o que está apresentado em

• A. I, apenas.
• B. II, apenas.
• C. I e II, apenas.
• D. II e III, apenas.
• E. I, II e III.

Em uma instalação elétrica, está sendo executada a ligação de um ponto de luz acionado por três interruptores distintos, sendo dois three-ways e um four-way. Chamado para auxiliar o eletricista na ligação do condutor fase, o engenheiro orientou que esse condutor fosse ligado

• A. a um dos three-way.
• B. ao four-way.
• C. ao four-way e aos dois three-ways.
• D. ao four-way e a um dos three-ways.
• E. aos dois three-ways.
