Questões sobre Projetos Elétricos

O objetivo da previsão de cargas é a determinação de todos os pontos de utilização de energia elétrica (pontos de consumo ou cargas) que farão parte da instalação. Nessa etapa, são definidas a potência, a quantidade e a localização de todos os pontos de consumo de energia elétrica da instalação. Em edifícios, muitas vezes é necessário fazer a previsão de diversas cargas especiais que atendem aos seus sistemas de utilidades. Estas cargas são normalmente de uso comum, sendo denominadas cargas de condomínio. Não fazem parte das cargas de condomínios os (as)

• A.

  motores de elevadores.

• B.

  bombas de recalque d'água.

• C.

  motores de portões de garagem.

• D.

  lâmpadas da iluminação viária.

• E.

  sistemas de aquecimento central.

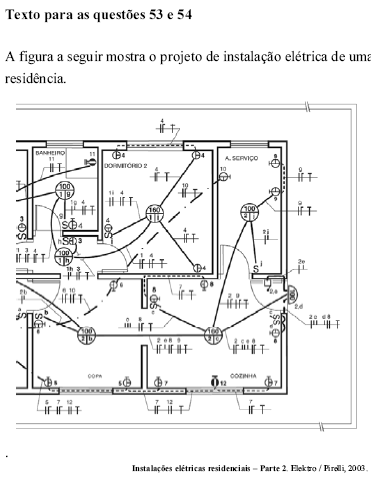

Com base no projeto elétrico acima, as instalações do dormitório 2 especificam

• A.

  uma lâmpada de 160 W no teto e quatro arandelas.

• B.

  uma lâmpada de 160 W no teto e quatro tomadas.

• C.

  duas tomadas elevadas: uma acima da janela e outra na parede da janela.

• D.

  uma luminária para três lâmpadas de 160 W no teto e quatro tomadas.

• E.

  uma luminária para três lâmpadas de 160 W no teto e quatro arandelas.

De acordo com o desenho da fiação acima, os circuitos dessa residência têm como característica a ligação

• A.

  monofásica – 1 fio fase e 1 neutro – 127 V.

• B.

  bifásica – 2 fios fase e 1 fio neutro – 220 V.

• C.

  trifásica – 1 fio fase, 1 fio neutro e 1 fio de aterramento – 220 V.

• D.

  monofásica – 1 fio fase, 1 fio neutro e 1 fio de aterramento – 127 V.

• E.

  bifásica – 2 fios fase, 1 fio neutro e 1 fio de aterramento – 220 V.

A finalidade da caixa seccionadora em instalações para entrada de energia elétrica em prédios é

• A.

  distribuir os condutores para os aparelhos de medição.

• B.

  medir o consumo de energia elétrica do prédio.

• C.

  conter a proteção do ramal de suprimento de energia e facilitar o desligamento da energia do prédio em casos de emergência.

• D.

  interligar os condutores do medidor de consumo de energia com os do ramal subterrâneo de fornecimento de energia.

• E.

  identificar e localizar a ocorrência de correntes de fuga nos circuitos.

Em uma instalação telefônica, entende-se por cubículo

• A.

  um tipo especial de caixa de grande porte que pode servir como caixa de distribuição geral, caixa de distribuição ou caixa de passagem.

• B.

  a parte da tubulação que permite a entrada do cabo da rede externa da concessionária.

• C.

  o conduto metálico, rígido e de seção retangular, que substitui a tubulação convencional em sistema de distribuição no piso.

• D.

  a caixa de alvenaria ou concreto, instalada sob o solo, com dimensões suficientes para permitir a instalação e emenda de cabos e fios telefônicos subterrâneos.

• E.

  a caixa subterrânea, situada em frente ao edifício, junto ao alinhamento predial, destinada a permitir a entrada do cabo subterrâneo da rede externa da concessionária.

Nas instalações elétricas prediais de baixa tensão, os disjuntores, no exercício da função principal de proteção contra sobrecorrentes, operam por meio de disparadores que podem ser térmicos, magnéticos ou eletrônicos. A figura acima mostra a curva característica corrente versus tempo dos disparadores eletrônicos, que apresenta três zonas (A, B, e C) de atuação. Nessa figura,

A identifica a zona de atuação instantânea, que é a zona de proteção contra curtos-circuitos elevados e se encontra imediatamente a jusante do disjuntor.

• C. Certo
• E. Errado

Nas instalações elétricas prediais de baixa tensão, os disjuntores, no exercício da função principal de proteção contra sobrecorrentes, operam por meio de disparadores que podem ser térmicos, magnéticos ou eletrônicos. A figura acima mostra a curva característica corrente versus tempo dos disparadores eletrônicos, que apresenta três zonas (A, B, e C) de atuação. Nessa figura,

B corresponde à zona de curto retardo, que assegura a proteção contra correntes de falta distantes.

• C. Certo
• E. Errado

Nas instalações elétricas prediais de baixa tensão, os disjuntores, no exercício da função principal de proteção contra sobrecorrentes, operam por meio de disparadores que podem ser térmicos, magnéticos ou eletrônicos. A figura acima mostra a curva característica corrente versus tempo dos disparadores eletrônicos, que apresenta três zonas (A, B, e C) de atuação. Nessa figura,

C identifica a zona de atuação residual, que representa a proteção contra descargas atmosféricas (raios) leves a moderadas.

• C. Certo
• E. Errado

Julgue os itens a seguir, relacionados a instalações prediais de telefone.

Não é necessário o aterramento de instalações de telefones em prédios com menos de oito pavimentos.

• C. Certo
• E. Errado

Julgue os itens a seguir, relacionados a instalações prediais de telefone.

O sistema paralelo de canaletas e o sistema em espinha de peixe de canaletas são alguns dos sistemas de distribuição de pontos telefônicos em pisos.

• C. Certo
• E. Errado
