Questões sobre Projetos Elétricos

Sobre os cabos condutores de linhas de transmissão de energia elétrica é correto afirmar que

• A.

  o custo-benefício do uso de cabos de alumínio é superior aos dos cabos de cobre.

• B.

  o cobre tem condutividade elétrica maior do que a da prata, daí sua utilização em linhas de transmissão.

• C.

  a condutividade dos cabos de alumínio é 98% da condutividade dos cabos de cobre.

• D.

  a resistência mecânica dos cabos de alumínio é 50% superior à resistência mecânica dos cabos de cobre.

• E.

  os cabos de alumínio não estão sujeitos à fadiga.

No que se refere à especificação de materiais e serviços de construção civil, julgue os itens a seguir. Nas instalações elétricas, os eletrodutos classificados como de classe II são somente para uso exposto.

• C. Certo
• E. Errado

Julgue os itens seguintes relativos a instalações elétricas de construções civis. As fugas de corrente em circuitos elétricos aumentam o consumo de energia da instalação, mas não representam risco à sua integridade ou aos usuários.

• C. Certo
• E. Errado

Julgue os itens seguintes relativos a instalações elétricas de construções civis. As chaves de faca com porta-fusíveis devem ser instaladas em locais protegidos com porta.

• C. Certo
• E. Errado

A queda de tensão admissível em instalações alimentadas diretamente por um ramal de baixa tensão, a partir da rede de distribuição pública de baixa tensão, é de 20%. Para a aceitação de um lote de barras de aço em uma obra, é suficiente que o fornecedor identifique claramente o diâmetro e o comprimento das barras.

• C. Certo
• E. Errado

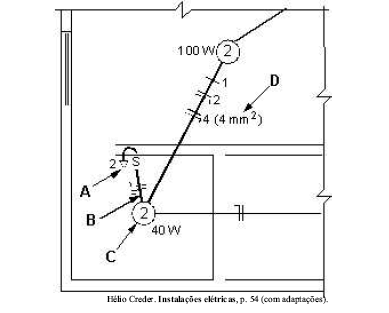

No desenho acima, que apresenta parte do circuito elétrico de uma residência, em que alguns elementos ou componentes estão identificados por letras, a letra

A indica um ponto de luz na parede.

• C. Certo
• E. Errado

No desenho acima, que apresenta parte do circuito elétrico de uma residência, em que alguns elementos ou componentes estão identificados por letras, a letra

B indica um condutor com somente fase e neutro, em eletroduto.

• C. Certo
• E. Errado

No desenho acima, que apresenta parte do circuito elétrico de uma residência, em que alguns elementos ou componentes estão identificados por letras, a letra

C indica um ponto de luz no teto.

• C. Certo
• E. Errado

No desenho acima, que apresenta parte do circuito elétrico de uma residência, em que alguns elementos ou componentes estão identificados por letras, a letra

D indica a área da seção transversal do eletroduto dos condutores.

• C. Certo
• E. Errado

Para proteger os edifícios e evitar danos decorrentes dos efeitos das descargas atmosféricas diretas ou indiretas, deve-se dimensionar e instalar sistemas de proteção contra descargas atmosféricas (SPDA). A respeito dos SPDAs, assinale a opção correta.

• A.

  Para evitar descargas laterais, a instalação de descida a menos de 2 m de árvores só é recomendada se possuir seu próprio eletrodo de terra.

• B.

  No caso da utilização de captores isolados, a interligação dos eletrodos de terra não é recomendada.

• C.

  Deve-se preferir a colocação de eletrodos de terra sob concreto ou revestimento asfáltico.

• D.

  Os captores radiotivos tiveram sua fabricação proibida no Brasil, por não ter sido tecnicamente comprovada sua maior eficácia em relação aos pararraios convencionais.
