Questões sobre Projetos Elétricos

Considere os símbolos a seguir.

Em projetos de instalações elétricas, os símbolos A, B e C, respectivamente, representam condutores dos tipos

• A. neutro (N), de proteção (PE) e combinado (PEN).
• B.

  combinado (PEN), circular (PC) e combinado (PEN).

• C.

  de proteção (PE), neutro (N) e combinado (PEN).

• D.

  de proteção (PE), neutro (N) e circular (PC).

• E.

  neutro (N), de proteção (PE) e circular (PC).

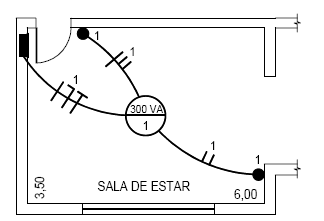

A figura a seguir representa parte de um projeto de instalação elétrica de baixa tensão de uma edificação.

Os condutores que ligam o quadro parcial de luz ao ponto de iluminação são, respectivamente,

• A.

  fase, proteção e neutro.

• B.

  fase, neutro e proteção.

• C.

  retorno, fase e neutro.

• D.

  neutro, proteção e fase.

• E.

  fase, retorno e proteção.

Toda edificação deve dispor de uma infraestrutura de aterramento. Para o projeto e execução do aterramento das instalações elétricas prediais de baixa tensão NÃO é permitido o uso

• A.

  das próprias armaduras do concreto das fundações da edificação como aterramento.

• B.

  de fitas, barras ou cabos metálicos, imersos no concreto das fundações como aterramento.

• C.

  de canalizações metálicas de água como eletrodo de aterramento.

• D.

  de malhas metálicas enterradas, no nível das fundações, cobrindo a área da edificação.

• E.

  de anel metálico enterrado, circundando o perímetro da edificação e complementado, quando necessário, por hastes verticais ou cabos dispostos radialmente.

A especificação correta das características dos materiais utilizados na construção civil constitui aspecto essencial para garantir a qualidade, a funcionalidade e a durabilidade da obra. A respeito da especificação do material dos condutores de energia utilizados em instalações elétricas, julgue os itens subsequentes.

Em instalações comerciais com potência instalada de até 120 kW, é permitido o emprego de condutores de alumínio com seções menores que 50 mm² ; para potência maior, devem ser utilizados condutores de cobre.

• C. Certo
• E. Errado

A especificação correta das características dos materiais utilizados na construção civil constitui aspecto essencial para garantir a qualidade, a funcionalidade e a durabilidade da obra. A respeito da especificação do material dos condutores de energia utilizados em instalações elétricas, julgue os itens subsequentes.

Em instalações industriais, podem ser utilizados condutores de alumínio, desde que a seção nominal destes seja maior ou igual a 16 mm² , e a potência instalada, de, pelo menos, 50 kW.

• C. Certo
• E. Errado

A descarga elétrica atmosférica é um fenômeno da natureza absolutamente imprevisível, tanto em relação às suas características elétricas como em relação aos efeitos destruidores decorrentes de sua incidência sobre as edificações. Assim, para evitar os efeitos negativos dos raios sobre as construções, há a necessidade de se dispor de sistemas de proteção contra tais descargas. Com relação, a esses sistemas de proteção, assinale a opção correta.

• A.

  É função do sistema de para-raios proteger equipamentos eletroeletrônicos, tais como o comando de elevadores, interfones, portões eletrônicos, entre outros.

• B.

  Os sistemas de proteção implantados de acordo com a norma visam à proteção da estrutura das edificações contra as descargas que a atinjam de forma direta e indireta.

• C.

  A instalação dos cabos (descidas e anéis de cintamento) devem ser fixados diretamente sobre as paredes externas da edificação antes da conclusão do acabamento da fachada.

• D.

  Em prédios altos, o uso de mastros com captores Franklin visa à proteção localizada de antenas e de outras estruturas existentes no topo da edificação.

As instalações de pára-raios são importantes para a segurança de uma edificação, podendo-se afirmar que

I. os cabos de descida dos para-raios devem ser de alumínio especial com diâmetro inferior a 20 mm.

II. os eletrodos de terra são uma das partes mais importantes de uma instalação de para-raios.

III. a área de proteção de um para-raios cresce com o quadrado da área de exposição da edificação. Marque a resposta certa.

• A.

  Todas as afirmativas estão certas.

• B.

  Somente a afirmativa III está certa.

• C.

  Somente a afirmativa I está certa.

• D.

  Todas as afirmativas estão erradas.

• E.

  Todas as afirmativas estão erradas.

O valor instantâneo de uma força eletromotriz (f.e.m) alternada é dado por V= 200.sen(100t). Calcular o valor médio dessa f.e.m.

• A.

  200 volts.

• B.

  100 volts.

• C.

  50 volts.

• D.

  20 volts.

• E.

  10 volts.

A potência consumida por um circuito R-L é 800 watts, e a potência reativa é 200 var (volt ampère reativa). Calcule a potência aparente desse circuito.

• A.

  824,62 var.

• B.

  521,10 var.

• C.

  104,20 var.

• D.

  28,28 var.

• E.

  14,14 var.

Uma resistência elétrica dissipa 1 kW com uma tensão aplicada de 220 volts. Calcular o valor dessa resistência.

• A.

  22 ohms.

• B.

  48 ohms.

• C.

  33 ohms.

• D.

  96 ohms.

• E.

  66 ohms.
