Questões sobre Projetos Elétricos

Considerando que todos os componentes do circuito amplificador representado acima são ideais, julgue os itens seguintes.

A impedância de entrada do amplificador é igual a 2 k.

• C. Certo
• E. Errado

Considerando que todos os componentes do circuito amplificador representado acima são ideais, julgue os itens seguintes.

A impedância de saída do amplificador é igual a 8 k.

• C. Certo
• E. Errado

Considerando que todos os componentes do circuito amplificador representado acima são ideais, julgue os itens seguintes.

Se a tensão de entrada, V_i, for igual a 1 V, então o potencial, na entrada inversora do amplificador operacional, será igual a 1,6 V.

• C. Certo
• E. Errado

Considerando que todos os componentes do circuito amplificador representado acima são ideais, julgue os itens seguintes.

Se um capacitor for conectado em paralelo com o resistor de 8 k, então o circuito amplificador, além de fornecer um ganho negativo ao sinal, irá atuar como um filtro passa-baixa de primeira ordem.

• C. Certo
• E. Errado

Considerando que todos os componentes do circuito amplificador representado acima são ideais, julgue os itens seguintes.

Se o circuito for modificado de forma que as conexões das entradas inversora e não-inversora sejam intercambiadas, ele deixará de funcionar como um amplificador inversor e passará a funcionar como um amplificador não-inversor.

• C. Certo
• E. Errado

Considerando que todos os componentes do circuito amplificador representado acima são ideais, julgue os itens seguintes.

Se a entrada não-inversora do amplificador operacional for desconectada do terra, o circuito ainda funcionará como amplificador, mas o seu ganho será reduzido à metade do ganho original.

• C. Certo
• E. Errado

Considerando que todos os componentes do circuito amplificador representado acima são ideais, julgue os itens seguintes.

Se os dois resistores mostrados no circuito forem substituídos por outros com o dobro dos respectivos valores, os valores do ganho de tensão, da impedância de entrada e da impedância de saída do amplificador resultante serão o dobro dos valores originais.

• C. Certo
• E. Errado

Um transformador de potência trifásico tem as seguintes características: potência nominal de 200 MVA; relação de transformação, em termos de tensão de linha, igual a 13,8 kV/69 kV; reatância equivalente igual a 10%. O lado de baixa tensão está ligado em delta, enquanto o de alta tensão está em estrela. Considerando uma base de potência igual a 100 MVA e mantidas as bases de tensão em ambos os enrolamentos, julgue os itens que se seguem.

A reatância equivalente do transformador, em ohms, em um enrolamento, apresenta valores iguais, quaisquer que sejam as bases escolhidas. Entretanto, em pu, mantidas as bases de tensão fixas, essa reatância é diferente para diferentes bases de potência.

• C. Certo
• E. Errado

Um transformador de potência trifásico tem as seguintes características: potência nominal de 200 MVA; relação de transformação, em termos de tensão de linha, igual a 13,8 kV/69 kV; reatância equivalente igual a 10%. O lado de baixa tensão está ligado em delta, enquanto o de alta tensão está em estrela. Considerando uma base de potência igual a 100 MVA e mantidas as bases de tensão em ambos os enrolamentos, julgue os itens que se seguem.

Na base de potência, de 100 MVA, a reatância equivalente do transformador é igual a 0,05 pu.

• C. Certo
• E. Errado

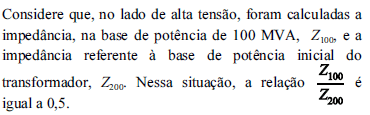

Um transformador de potência trifásico tem as seguintes características: potência nominal de 200 MVA; relação de transformação, em termos de tensão de linha, igual a 13,8 kV/69 kV; reatância equivalente igual a 10%. O lado de baixa tensão está ligado em delta, enquanto o de alta tensão está em estrela. Considerando uma base de potência igual a 100 MVA e mantidas as bases de tensão em ambos os enrolamentos, julgue os itens que se seguem.

• C. Certo
• E. Errado
