Questões de Engenharia Civil da Fundação CESGRANRIO (CESGRANRIO)

Sendo o diagrama de momentos fletores de um trecho de uma viga sob flexão representado por uma reta, indicando um valor constante e diferente de zero, as forças cisalhantes atuantes nas seções transversais desse trecho são representadas por uma

• A.

  curva do segundo grau.

• B.

  curva do terceiro grau.

• C.

  reta, indicando valores crescentes ou decrescentes.

• D.

  reta, indicando um valor constante e igual a zero.

• E.

  reta, indicando um valor constante e diferente de zero.

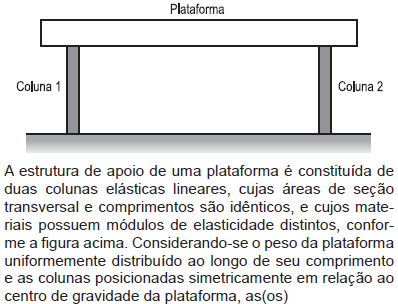

• A.

  deformações à que as colunas estão sujeitas são de mesmo valor.

• B.

  tensões normais à que as colunas estão sujeitas são de mesmo valor.

• C.

  tensões cisalhantes à que as colunas estão sujeitas são proporcionais aos correspondentes módulos de elasticidade.

• D.

  tensões normais à que as colunas estão sujeitas são proporcionais aos correspondentes módulos de elasticidade.

• E.

  deslocamentos a que as colunas estão sujeitas são de mesmo valor.

A área total das faixas verdes (V), em metros quadrados, é

• A.

  1.440

• B.

  1.800

• C.

  2.880

• D.

  3.600

• E.

  7.200

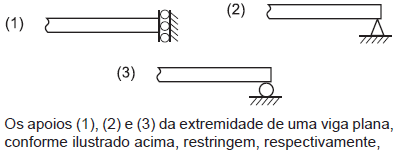

• A.

  rotação, translação vertical e translação horizontal.

• B.

  rotação, translação horizontal e translação vertical.

• C.

  translação horizontal, rotação e translação vertical.

• D.

  translação horizontal, translação vertical e translação horizontal.

• E.

  translação vertical, translação horizontal e rotação.

• A.

  I.

• B.

  I e II.

• C.

  III e IV.

• D.

  I, II e III.

• E.

  II, III e IV.

Uma viga biapoiada carregada com uma força concentrada transversal fora de seu centro geométrico (carregamento não simétrico) apresenta um deslocamento máximo em um ponto

• A.

  no qual a força é aplicada.

• B.

  no qual o momento fletor interno na viga é máximo.

• C.

  no qual a força cisalhante interna na viga é máxima.

• D.

  entre a extremidade mais afastada da carga e a carga.

• E.

  entre a extremidade mais próxima da carga e a carga.

• A.

  20 x 40

• B.

  32 x 63

• C.

  32 x 71

• D.

  40 x 90

• E.

  63 x 150

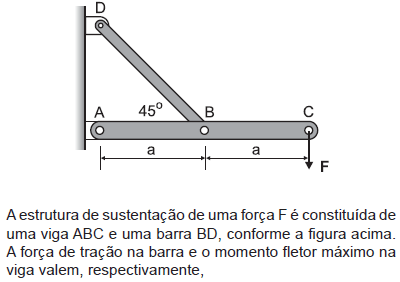

• A.

  F e aF

• B.

  F e 2aF

• C.



• D.



• E.



• A.

  aclive de 2,4%.

• B.

  aclive de 10,0%.

• C.

  declive de 2,4%.

• D.

  declive de 10,0%.

• E.

  linha horizontal, pois ambos têm a mesma cota.

Para analisar os esforços de flexão a que uma tubulação apoiada em suportes fixos igualmente espaçados está sujeita, um engenheiro idealizou um modelo no qual um segmento da tubulação entre dois apoios é representado por uma viga plana biengastada sob a ação de cargas transversais. A determinação dos esforços internos nas seções transversais sobre os apoios, segundo esse modelo, deve considerar para a viga

• A.

  apenas três equações de equilíbrio

• B.

  apenas três equações de compatibilidade de deslocamentos.

• C.

  uma equação de equilíbrio e duas equações de compatibilidade de deslocamentos.

• D.

  duas equações de equilíbrio e uma equação de compatibilidade de deslocamentos.

• E.

  duas equações de equilíbrio e duas equações de compatibilidade de deslocamentos.
