Questões de Engenharia Civil da Fundação CESGRANRIO (CESGRANRIO)

Na execução de uma tesoura de madeira para um telhado de telhas cerâmicas, deve-se observar que o(a)

• A.

  caibro se apoia diretamente no pendural.

• B.

  linha se apoia diretamente na perna.

• C.

  ripa se apoia diretamente na cumeeira.

• D.

  perna se apoia diretamente na terça.

• E.

  cumeeira se apoia diretamente no pendural.

• A.



• B.



• C.



• D.



• E.



A linha de influência do cortante na seção S é a esquematizada em

• A.



• B.



• C.



• D.



• E.



• A.

  2 e 3

• B.

  2 e 4

• C.

  3 e 4

• D.

  3 e 5

• E.

  4 e 5

Considere as seguintes cores para pintura de uma fachada:

1 – branco;

2 – verde-escuro;

3 – verde-claro.

Com o objetivo de reduzir o consumo de energia com refrigeração, estão sendo feitos testes para diminuir a influência da radiação solar no aquecimento dos ambientes. Nessa perspectiva, as cores deverão ser ordenadas em função de seus valores para absortância à radiação solar, do menor para o maior. Para esse fim, a sequência correta é

• A.

  1, 2 e 3.

• B.

  1, 3 e 2.

• C.

  2, 1 e 3.

• D.

  2, 3 e 1.

• E.

  3, 2 e 1.

Uma viga plana biengastada, sujeita a cargas transversais, é discretizada por 4 elementos de viga com quatro graus de liberdade por elemento. O número total de graus de liberdade representativo da viga biengastada, após a eliminação dos graus de liberdade referentes às condições de contorno, é

• A.

  3

• B.

  6

• C.

  8

• D.

  10

• E.

  16

No projeto de pontes de concreto armado, uma das ações variáveis a ser considerada é a pressão da água em movimento. Nessa perspectiva, considere os seguintes itens:

I – grau de agressividade e salinidade da água;

II – variações de temperatura de água;

III – velocidade da água;

IV – ângulo de incidência do movimento das águas em relação ao plano de face do elemento de concreto.

De acordo com a NBR 7187/2003 (Projeto de Pontes de Concreto Armado e de Concreto Protendido – Procedimento), são considerados, no cálculo da pressão estática sobre pilares com seção transversal retangular, os itens

• A.

  I e III, apenas.

• B.

  III e IV, apenas.

• C.

  I, II e III, apenas.

• D.

  II, III e IV, apenas.

• E.

  I, II, III e IV.

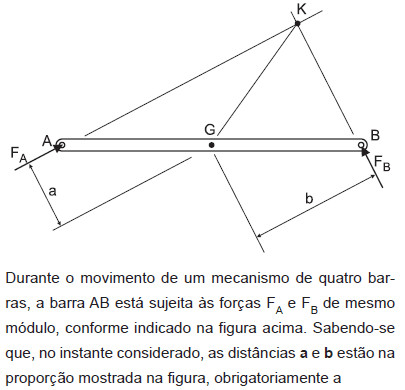

• A.

  aceleração angular da barra tem o sentido anti-horário.

• B.

  aceleração angular da barra será nula se a velocidade angular também o for.

• C.

  força resultante R = F_A + F_B passa pelo centro de massa G da barra.

• D.

  força resultante R = F_A + F_B é paralela à direção GK.

• E.

  velocidade angular da barra tem o sentido anti-horário.

No que se refere ao movimento de um corpo rígido no plano, analise as proposições a seguir. I - Durante o movimento do corpo, não ocorre movimento relativo entre suas partículas. II - A aceleração angular do corpo depende do momento a ele aplicado e de seu momento de inércia de massa. III - Se o movimento do corpo for de translação pura, a resultante das forças sobre ele atuantes é nula. Está correto APENAS o proposto em

• A.

  I.

• B.

  II.

• C.

  I e II.

• D.

  I e III.

• E.

  II e III.

Ao se dimensionar um muro de arrimo, pode-se considerar o efeito de uma sobrecarga distribuída q por unidade de área atuando sobre o terreno de peso específico como sendo uma altura equivalente de terra igual a

• A.



• B.



• C.



• D.



• E.
