Questões de Engenharia Civil da Fundação CESGRANRIO (CESGRANRIO)

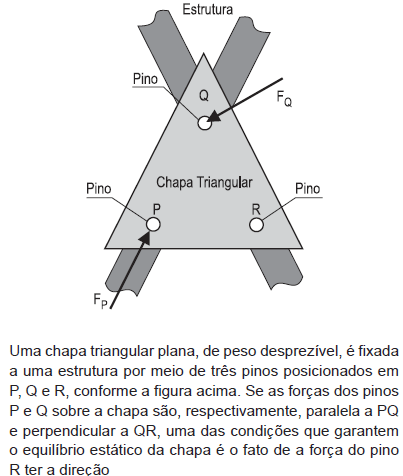

• A.

  perpendicular ao segmento PR.

• B.

  perpendicular ao segmento QR.

• C.

  perpendicular ao segmento PQ.

• D.

  paralela ao segmento PR.

• E.

  paralela ao segmento QR.

Um muro de arrimo possui um peso total igual a 240 kN/m e coeficiente de atrito na base igual a 0,5. Se esse muro sofre um empuxo ativo de 80 kN/m, seu coeficiente de segurança ao escorregamento vale

• A.

  1,25

• B.

  1,50

• C.

  2,00

• D.

  2,25

• E.

  3,00

A análise elástica de uma estrutura sujeita a carregamentos estáticos é realizada por meio de sua discretização em elementos estruturais básicos. A discretização permite a representação da estrutura por uma matriz de rigidez, cuja ordem é igual ao número de graus de liberdade da estrutura. Um elemento k_ij dessa matriz representa a(o)

• A.

  força no grau de liberdade i decorrente de um deslocamento unitário no grau de liberdade j, mantidos todos os demais deslocamentos iguais a zero.

• B.

  força no grau de liberdade i decorrente de uma força unitária aplicada no grau de liberdade j, mantidas todas as demais forças iguais a zero.

• C.

  deslocamento no grau de liberdade i decorrente de uma força unitária aplicada no grau de liberdade j, mantidas todas as demais forças iguais a zero.

• D.

  deslocamento no grau de liberdade i decorrente de um deslocamento nulo no grau de liberdade j, mantidos todos os demais deslocamentos unitários.

• E.

  deslocamento no grau de liberdade i decorrente de um deslocamento unitário no grau de liberdade j, mantidos todos os demais deslocamentos iguais a zero.

Um muro de arrimo possui momento de tombamento igual a 270 kNm. Para que sua segurança ao tombamento seja igual a 1,8, seu momento de estabilidade deverá ser, em kNm, igual a

• A.

  150,0

• B.

  216,0

• C.

  337,5

• D.

  420,0

• E.

  486,0

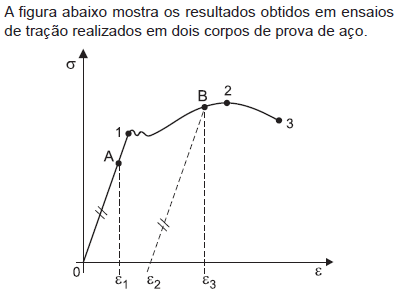

Os pontos 1, 2 e 3 da curva desse diagrama tensão x deformação representam, respectivamente, os limites

• A.

  elástico, de resistência e de ruptura.

• B.

  elástico, plástico e de ruptura.

• C.

  elástico, de ruptura e de escoamento.

• D.

  de proporcionalidade, elástico e de resistência.

• E.

  de resistência, elástico e de fadiga.

De acordo com o proposto por Rankine, a resultante do empuxo ativo sobre um muro de oito metros de altura, para contenção de um solo não coesivo com peso específico igual a 18 kN/m³ e ângulo de atrito interno igual a 30º (Ka = 1/3), vale, em kN/m,

• A.

  48

• B.

  96

• C.

  144

• D.

  192

• E.

  384

O corpo C1 foi carregado até o ponto A, e o corpo C2 foi carregado até o ponto B. Considerando-se que, em ambos os ensaios, após o carregamento, os corpos foram totalmente descarregados, as deformações resultantes, após o descarregamento dos corpos C1 e C2, são, respectivamente, iguais a

• A.

  zero e zero

• B.



• C.



• D.



• E.



Uma amostra de solo está submetida a um estado uniaxial de tensões, com σ = 10 MPa. Considere a tensão constante ao longo das seções transversais da amostra. A tensão cisalhante máxima em um ponto interior à amostra vale, em MPa,

• A.

  2,50

• B.

  3,75

• C.

  5,00

• D.

  7,50

• E.

  10,0

O dimensionamento estático de uma viga de aço sujeita à flexão é realizado com base na tensão atuante na fibra mais afastada da linha neutra da viga, na seção mais solicitada por flexão. O módulo de resistência à flexão necessário nessa seção é

• A.

  inversamente proporcional ao momento fletor máximo atuante na seção.

• B.

  inversamente proporcional à tensão normal de escoamento do aço.

• C.

  proporcional à tensão de cisalhamento admissível do aço.

• D.

  proporcional à tensão normal de escoamento do aço.

• E.

  proporcional à tensão de esmagamento do aço.

Um ponto interior a uma amostra de solo está submetido a um estado hidrostático de tensões com tensão normal σ. A tensão cisalhante máxima nesse ponto é igual a

• A.

  0

• B.



• C.



• D.



• E.
