Questões de Engenharia de Telecomunicações do ano 2006

Observe a figura abaixo.

Dispondo apenas de circuitos integrados 74LS01, que possuem quatro portas NAND com duas entradas, o número mínimo necessário destas portas para implementar a função EXNOR ilustrada é:

• A.

  3

• B.

  4

• C.

  5

• D.

  6

• E.

  7

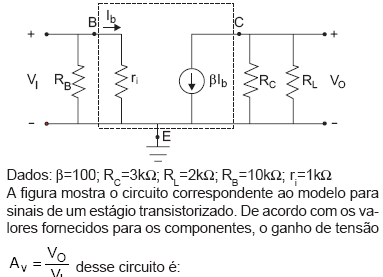

Considere a figura abaixo.

• A.

  − 80

• B.

  −100

• C.

  −120

• D.

  −150

• E.

  −180

Uma placa de conversão Analógico/Digital (A/D) exige que o sinal analógico, em sua entrada, seja limitado entre −2 V e +2 V. A conversão é feita numa taxa de amostragem de 12,8 kHz e 8 bits por amostra. A diferença entre os níveis de quantização, em mV, nesta conversão, será de aproximadamente:

• A. 10
• B. 15
• C. 20
• D. 25
• E. 30

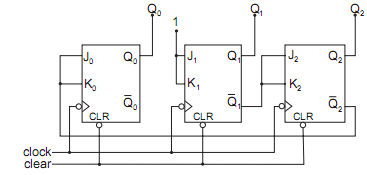

Considere a figura abaixo.



O circuito ilustrado na figura apresenta uma máquina de estados, onde Q2 representa o bit mais significativo e 1 o nível lógico alto. O estado inicial é (0)_10, obtido pela ativação do sinal de clear. Os próximos três estados desta máquina, representados na base 10, são:

• A. 3 - 5 - 1
• B. 3 - 7 - 2
• C. 5 - 2 - 1
• D. 7 - 4 - 3
• E. 7 - 5 - 3

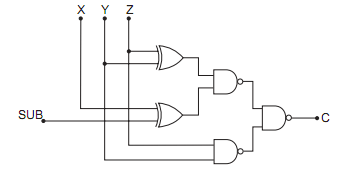

Considere a figura a seguir.



A figura mostra parte de um circuito digital somador/subtrator de 1 bit, onde X, Y, Z, SUB e C são variáveis booleanas que assumem níveis lógicos 0 e 1. A expressão simplificada para a saída C, quando SUB vale 1, é

• A.



• B.



• C. XY + XZ + YZ
• D.



• E.

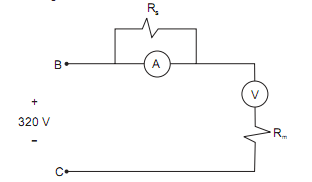

Observe a figura abaixo.



Um amperímetro, formado por um galvanômetro A de bobina móvel, com resistência interna de 10  e uma resistência shunt R_s, opera na escala linear de 0 a 400 mA. Um voltímetro, formado também por um galvanômetro V de bobina móvel, com resistência interna de 50  e uma resistência multiplicadora R_m, opera na escala linear de 0 a 120 V. Os dois medidores estão conectados na configuração mostrada na figura. Uma tensão de 320V CC é aplicada entre os terminais B e C e observa-se que os ponteiros dos dois galvanômetros se posicionam exatamente no meio de suas escalas. Os valores, em ohms, de R_s e R_m, respectivamente

• A. 0,5 e 50
• B. 2 e 60
• C. 2 e 215
• D. 4 e 100
• E. 5 e 200

Duas fontes de alimentação CC são ligadas em paralelo para alimentar uma carga resistiva de 45 Ω. As duas fontes têm a mesma tensão nominal de 120V, mas uma possui resistência interna de 4 Ω e a outra, de 12 Ω. O valor aproximado da potência, em watts, transferida para a carga é de:

• A. 120
• B. 185
• C. 243
• D. 281
• E. 327

Considere o circuito e o gráfico abaixo para responder à questão.



No circuito apresentado, a chave S tem sua posição alternada entre os contatos 1 e 2 a cada minuto. Através de medidas realizadas, foi possível elaborar o gráfico da tensão V₀(t). As resistências de R₁ e R₂, em k Ω, que mais se aproximam do comportamento apresentado no gráfico, respectivamente, são:

• A. 1 e 3
• B. 1 e 7
• C. 1 e 11
• D. 7 e 1
• E. 11 e 1



O circuito eletrônico aplicado, mostrado na figura, onde v_i é a entrada e v_L é a saída, representa uma configuração conhecida como:

• A. Amplificador de potência do tipo Push-Pull.
• B. Amplificador de banda larga
• C. Amplificador de potência da Classe A
• D. Fonte de alimentação controlada.
• E. Filtro Passa-baixas

Observe a figura a seguir.



O circuito ilustrado corresponde a um conversor / regulador de tensão. Considerando que o amplificador operacional seja ideal e que o diodo Zener seja de 4 V, a tensão de saída V_S, em volts, do regulador será:

• A. 8
• B. 12
• C. 16
• D. 18
• E. 20
