Questões sobre Eletrônica analógica e digital

Relacione os tipos de arquiteturas de processadores às respectivas características.

1. RISC

2. CISC

( ) número de instruções limitado.

( ) Reduzir os custos de desenvolvimento de software;

( ) uso intenso de pipelines.

( ) Reduzir drasticamente o software do sistema.

Assinale a opção que apresenta a relação correta, de cima para baixo.

• A. 1 – 2 – 1 – 2.
• B. 1 – 1 – 2 – 2.
• C. 1 – 2 – 2 – 1.
• D. 2 – 1 – 2 – 1.
• E. 2 – 1 – 1 – 2.

As memórias são compostas por células, em que cada uma pode armazenar parte de uma informação. Cada célula possui um endereço pelo qual os programas a referencia.

Para uma memória de 9 células com 12 bits cada uma, assinale a opção que indica o número mínimo de bits necessário para acessá-la.

• A. 2.
• B. 3.
• C. 4.
• D. 5.
• E. 6.

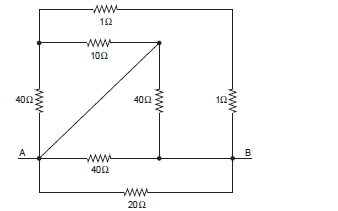

Considere o circuito elétrico abaixo, que envolve a associação de resistores.

 O valor da resistência equivalente entre os pontos A e B é, em Ω:

• A. 2.
• B. 3.
• C. 4.
• D. 5.
• E. >5.

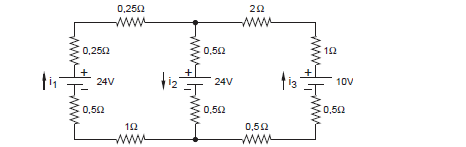

Considere o circuito elétrico abaixo. Foram definidos arbitrariamente os sentidos das correntes i₁, i₂ e i₃.

Em relação aos valores de i₁, i₂ e i₃, é correto afirmar que

• A. i₁ = i₂.
• B. i₂ = − i₃.
• C. i₁ = 0,5 A.
• D. i₂ = 1 A.
• E. i₃ = −3 A.

Um bipolo ativo possui as seguintes características: tensão = 24 VDC e resistência interna de 0,02 Ω. Uma carga resistiva de 0,16 Ω foi colocada em paralelo com esse bipolo. Sobre esse arranjo tem-se que a

• A. corrente que circula na carga é de 150 A.
• B. corrente que circula no bipolo é 8 vezes menor do que a corrente que circula na carga.
• C. potência consumida no bipolo é desprezível em relação à da carga.
• D. potência dissipada na carga é de 2304 W.
• E. tensão na carga é de 24 VDC.

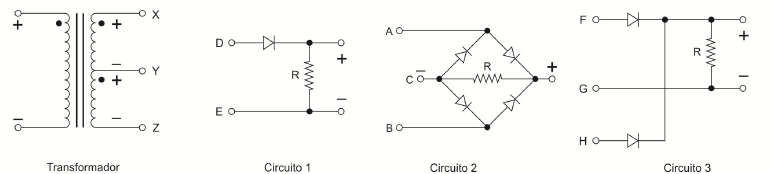

Deseja-se projetar um circuito retificador e dispõe-se dos elementos apresentados na figura abaixo.

Sobre possíveis circuitos de retificação que poderiam ser construídos a partir desses elementos, tem-se Retificador

• A. de onda completa: utilizar Circuito 3 com as ligações X com F, Y com G e Z com H.
• B. de meia onda: utilizar Circuito 1 com as ligações X com D, Z com E e Y com D.
• C. de meia onda: não é possível de ser construído, uma vez que o transformador possui um tap central.
• D. de ponte: utilizar Circuito 2 com as ligações X com A, Y em C e Z com B.
• E. em ponte: não é possível de ser construído, uma vez que o transformador possui um tap central.

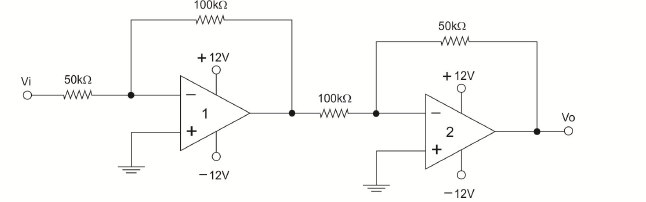

Considere o circuito elétrico abaixo, com amplificadores operacionais ideais.

Caso Vi = 4 V, em relação ao valor de Vo:

• A. será igual a Vi.
• B. será igual a −Vi.
• C. será igual a 2 V.
• D. o amplificador 1 irá saturar negativamente, levando Vo a + 6 V.
• E. o amplificador 2 irá saturar positivamente, levando Vo a + 12 V.

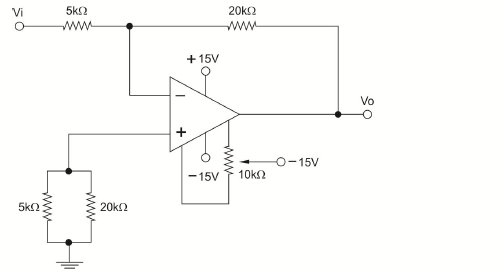

Um projetista elaborou o circuito abaixo com um amplificador operacional típico.

Em relação ao funcionamento desse circuito,

• A. a função do potenciômetro é de ajustar o ganho do amplificador devido a pequenas diferenças construtivas nos componentes internos do amplificador operacional.
• B. a função dos resistores ligados à entrada positiva do amplificador é eliminar os efeitos da corrente de polarização (bias) dos transistores de entrada do amplificador operacional.
• C. a função dos resistores ligados à entrada positiva do amplificador é aumentar a banda passante do amplificador operacional, permitindo sinais de entrada de frequências mais altas.
• D. para ajustar o potenciômetro, deve-se colocar a entrada negativa na tensão de alimentação +15 V, e a positiva em −15 V, ajustando o potenciômetro de modo a fornecer 7,5 V em Vo.
• E. por estar alimentado com tensões +15V e -15V, ele poderá sobreaquecer e se danificar, pois nenhum amplificador operacional pode ser alimentado com tensões além da faixa de −12 V a +12 V.

O circuito elétrico abaixo apresenta uma configuração muito conhecida de utilização de diodos.

Supondo V uma fonte de tensão alternada, C1 e C2 de mesmo valor e D1 e D2 diodos semicondutores similares, tem-se que o circuito é um

• A. retificador de meia onda.
• B. ceifador de sinal.
• C. dobrador de tensão.
• D. retificador de onda completa.
• E. retificador em ponte.

Acerca de telecomunicações e dos tipos de informação em sistemas de comunicação, julgue os itens a seguir. Um sinal analógico composto por quatro componentes, com valores de frequência iguais a 200 Hz, 300 Hz, 400 Hz e 500 Hz, possui largura de banda igual a 500 Hz.

• C. Certo
• E. Errado
