Questões sobre Propagação e antenas

A qualidade em um sistema celular está associada também à redução do valor da relação portadora/ruído (RPR) na entrada do receptor.

A técnica mitigadora que permite a manutenção do desempenho do sistema dentro do padrão adequado é

• A. a alteração da modulação.
• B. a mudança temporal do canal.
• C. o incremento da potência de transmissão.
• D. o emprego de códigos corretores de erro.
• E. o incremento do ganho de antena.

Deseja-se projetar uma estação terrena de recepção de comunicações através de um satélite GEO, operando na faixa de 10,0 GHz, e que transmite uma potência, em EIRP, de 100 watts. O LNB da estação terrena tem uma sensibilidade de -90 dBm, para o ruído de recepção satisfatório. A perda total por precipitações atmosféricas e outras é estimada em 5,6 dB.

• A. 103 dBi
• B. 50 dBi
• C. 70 dBi
• D. 60 dBi
• E. 90 dBi

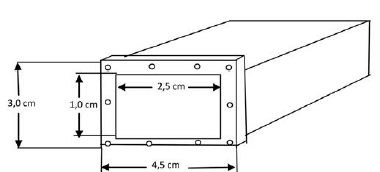

Os guias de onda metálicos de seção circular, elíptica ou retangular são usados para transmissão e recepção de sinais de RF de altas frequências nas faixas de micro-ondas. Um segmento de um guia retangular, com o seu respectivo flange de fixação, é mostrado a seguir.

A frequência de corte de um guia de onda é a frequência a partir da qual nenhum sinal de RF será transmitido pelo guia. Para o guia representado na figura, a frequência de corte será de:

• A. 6,0 GHz
• B. 5,0 GHz
• C. 7,0 GHz
• D. 12,0 GHz
• E. 30,0 GHz

A respeito de propagação de antenas e de linhas de transmissão, e dos diversos princípios ligados a esse processo, julgue os itens subsecutivos. Uma linha de transmissão formada por dois fios paralelos pode ser representada como um circuito a parâmetros distribuídos, contendo células de indutância e capacitância por unidade de comprimento da linha que representam toda a informação estrutural da linha de transmissão.

• C. Certo
• E. Errado

A respeito de propagação de antenas e de linhas de transmissão, e dos diversos princípios ligados a esse processo, julgue os itens subsecutivos. Considere que uma linha de transmissão de 500 m de comprimento tenha sido conectada a uma fonte de tensão de 20 V. Considere, ainda, que a resistência da carga, na linha de transmissão, seja igual a 200 Ω; que a resistência interna da fonte seja igual a 10 Ω; e que a impedância característica da linha seja igual a 50 Ω. Nesse caso, o coeficiente de reflexão na fonte é igual a 0,6.

• C. Certo
• E. Errado

A respeito de propagação de antenas e de linhas de transmissão, e dos diversos princípios ligados a esse processo, julgue os itens subsecutivos. Se uma carga conectada a uma linha de transmissão apresentar coeficiente de reflexão nulo, pode-se afirmar que ocorreu casamento de impedâncias entre a carga e a referida linha.

• C. Certo
• E. Errado

A respeito de propagação de antenas e de linhas de transmissão, e dos diversos princípios ligados a esse processo, julgue os itens subsecutivos.

O diagrama de radiação horizontal apresentado a seguir pertence a uma antena do tipo dipolo, com orientação vertical.

• C. Certo
• E. Errado

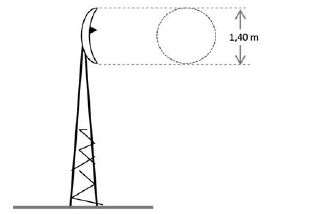

Uma antena com refletor parabólico com o diâmetro da circunferência frontal de 1,40 metros, como explica a figura a seguir, opera em uma frequência de 3,0 GHz.

A largura do feixe é de aproximadamente:

• A. 2 graus.
• B. 5 graus.
• C. 8 graus.
• D. 10 graus.
• E. 15 graus.

A respeito de propagação de antenas e de linhas de transmissão, e dos diversos princípios ligados a esse processo, julgue os itens subsecutivos. Considerando um ambiente de propagação em espaço livre, é correto afirmar que um sistema satélite operante na banda Ka apresenta menos perdas no caminho de propagação que um sistema atuante na banda Ku.

• C. Certo
• E. Errado

A respeito de propagação de antenas e de linhas de transmissão, e dos diversos princípios ligados a esse processo, julgue os itens subsecutivos. Um sistema de comunicação, que opere na faixa de frequências de 100 MHz em condições de espaço livre e a 1 km de distância da fonte da radiação, apresenta perda superior a 70 dB. Considere as perdas de propagação, nesse caso, iguais a: L_DB = 32,4 + 20 log d + 20 log f, com d em quilômetros e f em MHz.

• C. Certo
• E. Errado
