Questões sobre Propagação e antenas

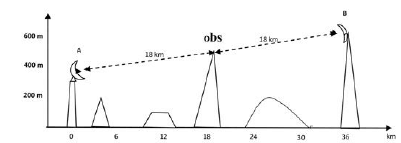

Deseja-se interligar as localidades A e B através de um enlace de micro ondas em visibilidade. Através de um mapa com R = 4/3 R (terra) e com as curvas de nível do terreno, traçou-se o perfil topográfico e a linha de visada entre as antenas de A e B, com auxílio das interseções das curvas de nível das elevações, com o plano vertical que contém a linha de visada entre A e B. O enlace ocorrerá em uma frequência de 3,0 GHz. Entre a antena A e a antena B existe um obstáculo, obs, afastado 18,0 km de A e 18,0 km de B.

O eixo menor da Primeira Elipsóide de Fresnel no ponto do obstáculo obs é:

• A. 60 m.
• B. 100 m
• C. 150 m
• D. 300 m
• E. 200 m

Acerca dos fenômenos de propagação das ondas eletromagnéticas, julgue os próximos itens. Quanto mais próximo de uma antena de estação de rádio que opere na frequência de 900 MHz, maiores serão os valores de emissão de campos elétricos, magnéticos e eletromagnéticos.

• C. Certo
• E. Errado

Acerca dos fenômenos de propagação das ondas eletromagnéticas, julgue os próximos itens. Considere que uma onda plana, polarizada linearmente, se propague em um meio cujas permissividades magnética relativa e elétrica relativa valham, respectivamente, 2 e 1,5. Nessa situação, se a onda incidir com um ângulo de incidência de 30º em um meio com permissividade magnética relativa igual a 1 e permissividade elétrica relativa igual a 1, ocorrerá refração com ângulo de 45º

• C. Certo
• E. Errado

Acerca dos fenômenos de propagação das ondas eletromagnéticas, julgue os próximos itens. A modelagem mais usual para o ruído presente em canais de comunicação é o canal com ruído branco aditivo gaussiano, que apresenta distribuição normal e densidade espectral de potência constante em toda a largura de banda do canal.

• C. Certo
• E. Errado

Sobre a comunicação através de satélites GEO estacionários, assinale a alternativa correta.

• A. Os satélites giram em torno de um eixo próprio para que seja conservado o momento angular e, assim, ocorrer uma certa estabilidade de posição.
• B. Os satélites são providos de baterias para alimentação dos seus circuitos receptores e transmissores, porém, quando as baterias se esgotam, chegam ao fim as vidas dos satélites.
• C. Os satélites devem ser lançados por foguetes das bases terrenas nas latitudes em que estejam situadas as suas estações terrenas.
• D. Como os satélites giram em torno da Terra, as antenas devem ser monopolos porque antenas com refletores parabólicos têm poucos ângulos de visada com as estações terrenas.
• E. Os satélites são posicionados em órbitas concêntricas, com altitudes, em relação ao solo, variáveis para que não haja choques entre eles.

Acerca dos fenômenos de propagação das ondas eletromagnéticas, julgue os próximos itens. Suponha um sistema de comunicações que opere em uma frequência de 1.800 MHz e que apresente ganho da antena transmissora na direção da transmissão igual a 2, distância entre as duas antenas igual a 10 m, potência total fornecida pela fonte igual a 200 W, e antena receptora omnidirecional. Nesse caso, a densidade de potência que atinge a antena receptora será superior a 0,25 W/m2

• C. Certo
• E. Errado

Considerando a figura, que apresenta o diagrama de blocos de um sistema de comunicação, com as funções de transferência H1(ω), H2(ω), H3(ω), julgue os itens a seguir.

Embora o sistema representado no diagrama em blocos seja passa-baixas, ele inclui sinais com frequências até a faixa de VHF.

• C. Certo
• E. Errado

Os satélites geoestacionários são muito utilizados porque acompanham a rotação da Terra e, por conseguinte, proporcionam um ponto de visada fixo a partir de uma estação terrestre. Acerca desse assunto, julgue os próximos itens. Além de atenuações, ganhos de antenas e demais parâmetros que influenciam o projeto de sistemas de satélites geoestacionários, outros tipos de influências devem ser considerados nessas comunicações como, por exemplo, o índice pluviométrico da região onde ficarão as antenas e a interferência solar.

• C. Certo
• E. Errado

Os satélites geoestacionários são muito utilizados porque acompanham a rotação da Terra e, por conseguinte, proporcionam um ponto de visada fixo a partir de uma estação terrestre. Acerca desse assunto, julgue os próximos itens. Considerando que a latência na transmissão de um sinal entre a Terra e um satélite geoestacionário seja de, aproximadamente, 250 ms, as comunicações por satélite se tornam inviáveis para a comunicação de dados, uma vez que a latência típica em redes de computadores é de 10 ms.

• C. Certo
• E. Errado

Os satélites geoestacionários são muito utilizados porque acompanham a rotação da Terra e, por conseguinte, proporcionam um ponto de visada fixo a partir de uma estação terrestre. Acerca desse assunto, julgue os próximos itens. A rede VSAT (very small aperture terminal), amplamente utilizada em comunicações por satélite, é composta por várias estações VSAT e um hub concentrador. Uma topologia comum, nesse tipo de rede, é a topologia em malha (mesh), cuja principal característica é o salto duplo, em que uma VSAT só consegue se comunicar com outra VSAT passando pelo hub.

• C. Certo
• E. Errado
