Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2014
Com relação aos sistemas de comunicação sem fio, como os móveis, os via satélites e os de micro-ondas, julgue os itens a seguir. Quanto maior for a frequência utilizada em um enlace direcional de micro-ondas, maior será a altura do transmissor e do receptor para que se evitem obstruções na zona de Fresnel.
Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2014
Julgue os seguintes itens, acerca da propagação de sinais eletromagnéticos em linhas de transmissão. Suponha que seja enviado um sinal com frequência de 10 MHz com tensão de pico igual a 10 mV em um cabo coaxial de 1 km de comprimento, e que seja medida na outra extremidade do cabo uma tensão de 25 μV. Nesse caso, considerando 0,3 como valor aproximado para log10 2, é correto afirmar que o cabo terá uma atenuação de 1,6 dB/100 m.
Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2014
Julgue os seguintes itens, acerca da propagação de sinais eletromagnéticos em linhas de transmissão. A velocidade de propagação do sinal eletromagnético em uma linha de transmissão é igual à velocidade de propagação da luz no vácuo.
Engenharia de Telecomunicações - Propagação e antenas - Instituto Americano de desenvolvimento (IADES) - 2014
Assinale a alternativa que apresenta como é conhecido o fenômeno da alteração da frequência notada pelo observador em virtude do movimento relativo de aproximação ou do afastamento entre uma fonte de ondas e o observador.
Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2014
Um sinal real foi amostrado oito vezes à taxa de amostragem de 1 kHz, e os resultados de sua DFT foram anotados em uma tabela. Infelizmente, por descuido, alguns resultados foram apagados e a tabela passou a conter dados incompletos, conforme transcrito na figura abaixo.
Considerando essa situação hipotética, julgue os próximos itens.
Caso a tabela estivesse completa, realizando-se uma IFFT nos valores Gk, seria possível obter as amostras do sinal no domínio do tempo.Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2014
Entre as equações de Maxwell, a Lei de Faraday e a Lei de Ampère modificada para a eletrodinâmica mostram claramente a interdependência de campos magnéticos e campos elétricos variantes no tempo. Com respeito às equações de Maxwell para a eletrodinâmica, julgue os itens de 69 a 72. Segundo a equação de Friis, a razão entre as potências de transmissão e recepção varia de forma diretamente proporcional ao quadrado da distância entre as antenas e da frequência de operação.
Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2014
A transmissão eficiente de potência entre uma fonte e uma carga, por meio de uma linha de transmissão guiada, depende da relação de impedância existente entre o meio e as duas pontas. Acerca desse assunto, julgue os itens subsequentes. O casamento de impedância entre uma linha de transmissão e uma carga pode ser realizado por meio da inserção de uma linha de 1/4 de comprimento de onda entre a linha de transmissão e a carga ou da inserção de um toco (stub) em paralelo com a linha de transmissão a determinada distância da carga. Nesse sentido, em uma situação em que todas as linhas e stubs forem puramente reais, como aquelas encontradas comercialmente, ambas as formas de casamento de impedância serão capazes de funcionar, inclusive para cargas com algum componente reativo.
Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2014

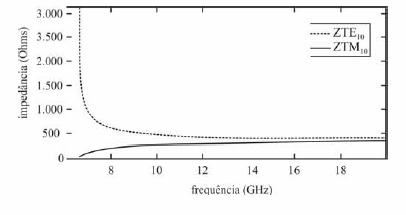

O gráfico acima apresenta as curvas de impedância de guia de onda retangular para os modos TE10 e TM10. Julgue os itens a seguir, com respeito ao casamento de impedância em guias de onda.
Comparando-se os modos TE10 e TM10, percebe-se que a frequência de corte é a mesma para ambos e que não há nenhuma carga que se casaria em impedância com o guia de onda para esses modos.Engenharia de Telecomunicações - Propagação e antenas - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2014
O gráfico acima apresenta as curvas de impedância de guia de onda retangular para os modos TE10 e TM10. Julgue os itens a seguir, com respeito ao casamento de impedância em guias de onda.
Dispositivos banda larga conectados ao guia de onda para o modo TE10 têm mais dificuldade de obter casamento de impedância próximo à frequência de corte do que em frequências mais altas.{TITLE}
