Questões sobre Transmissão e Recepção

Relacione a coluna superior com a coluna inferior no que se refere à SSB (Single Side Band ou faixa lateral única) por filtragem:

(1) Amplificador de áudio

(2) Modular balanceado

(3) Oscilador de portadora

(4) Filtro de faixa lateral



(  ) Gera um sinal de RF de amplitude e freqüência constantes.

(  ) Finalidade de adaptar o nível do sinal entregue pelo microfone às necessidades do modular balanceado.

(  ) Gera o sinal AM-DSB/SC a partir do sinal modulante proveniente do amplificador de áudio e da portadora, oriunda do oscilador do mesmo nome.

(  ) Finalidade é filtrar uma das duas faixas laterais entregues ao modular balanceado.



Assinale a alternativa que contém a seqüência correta, de cima para baixo:

• A.

  1,3,4,2

• B.

  3,1,4,2

• C.

  3,1,2,4

• D.

  2.3,4,1

Analise o quadro comparativo dos meios de transmissão e suas características:

Com relação aos itens do quadro comparativo assinale a única alternativa correta com respeito aos meios de transmissão:

• A.

  Apenas os itens II e III estão corretos.

• B.

  Apenas os itens I, II e III estão corretos.

• C.

  Apenas os itens I e IV estão corretos.

• D.

  Apenas os itens I, II e IV estão corretos.

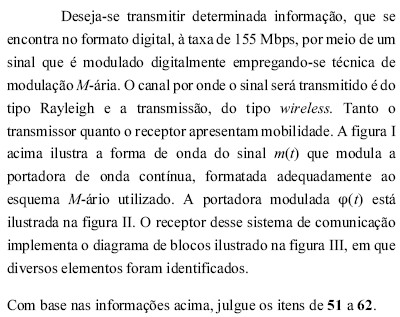

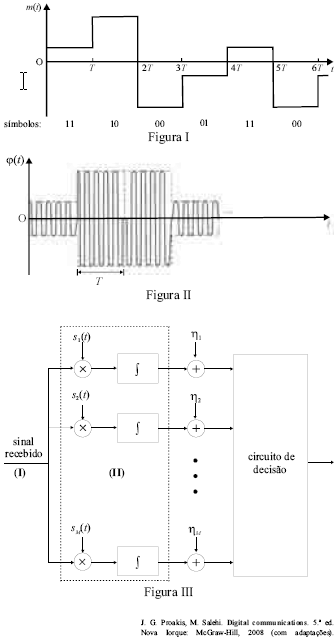

Nos gráficos das figuras I e II,         .

• C. Certo
• E. Errado





O sinal m(t) encontra-se no formato 4-PAM.

• C. Certo
• E. Errado





A modulação utilizada para obter é do tipo QAM.

• C. Certo
• E. Errado





O sinal modulado pode ser corretamente representado pelo diagrama de estado-espaço ilustrado a seguir.

• C. Certo
• E. Errado



















Há inversões de fase no sinal , o que indica que esse sinal, ao ser amplificado em classe C, provavelmente, será degradado por distorções de amplitude e por intermodulação.

• C. Certo
• E. Errado





De acordo com a teoria de Nyquist, é correto afirmar que a banda ocupada pelo sinal é maior ou igual a 310 MHz.

• C. Certo
• E. Errado





Como o canal é do tipo Rayleigh, o sinal recebido, indicado por (I) na figura III, é imune a distorção por interferência intersimbólica, independentemente de o canal ser do tipo cosseno-levantado.

• C. Certo
• E. Errado





O fato de o canal ser do tipo Rayleigh indica que há possibilidade de o sistema descrito sofrer desvanecimento devido a múltiplos percursos. Se o desvanecimento será de pequena ou de grande escala, lento ou rápido, dependerá de outras características do canal, das do sinal transmitido, tais como largura de banda ocupada, e das velocidades de deslocamento do transmissor e do receptor.

• C. Certo
• E. Errado
