Questões sobre Transmissão e Recepção

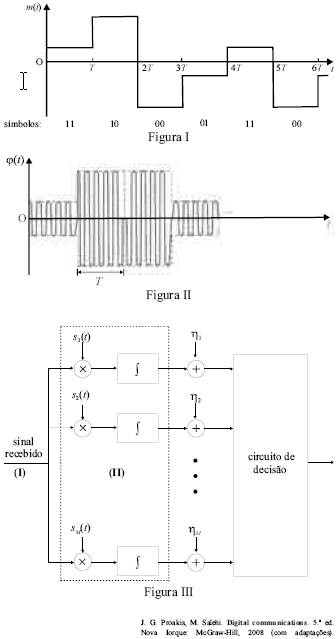

Para que o receptor implemente um detector ótimo, os M blocos misturador – integrador definidos pelos elementos indicados por (II), na figura III, deverão implementar filtros casados.

• C. Certo
• E. Errado

É possível implementar corretamente o diagrama de blocos ilustrado na figura III, substituindo-se os M blocos misturador – integrador indicados por (II), nessa figura, por apenas um único filtro.

• C. Certo
• E. Errado

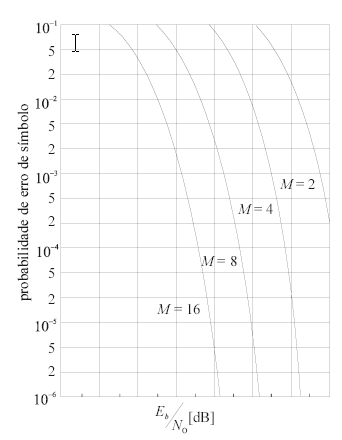

O desempenho da probabilidade de erro de símbolo do sistema detector ilustrado na figura III no caso de o canal de transmissão ser do tipo AWGN, e não Rayleigh, pode ser corretamente ilustrado pela figura a seguir, em que        é a razão entre a energia de bit do sinal recebido e a densidade de potência do ruído AWGN.

• C. Certo
• E. Errado

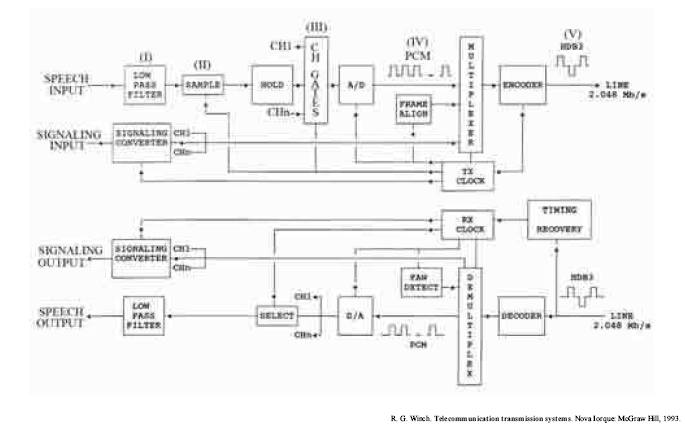

A figura acima ilustra um diagrama de blocos que resume o processo de digitalização e de multiplexação TDM de n sinais de voz para sistemas PDH de telefonia ou transmissão de voz, de acordo com recomendações do CCITT (ITU). Com relação a esse processo e considerando o referido diagrama de blocos, julgue os itens seguintes.

O período de amostragem utilizado no dispositivo indicado por (II) na figura é igual a 125 :s, para sistemas que operam com banda base de voz de 4 kHz e taxa de amostragem mínima de Nyquist.

• C. Certo
• E. Errado

A figura acima ilustra um diagrama de blocos que resume o processo de digitalização e de multiplexação TDM de n sinais de voz para sistemas PDH de telefonia ou transmissão de voz, de acordo com recomendações do CCITT (ITU). Com relação a esse processo e considerando o referido diagrama de blocos, julgue os itens seguintes.

Tipicamente, no Brasil, utiliza-se o valor de n igual a 80, seguindo-se uma tendência européia e japonesa, no equipamento designado por (III) na figura.

• C. Certo
• E. Errado

A figura acima ilustra um diagrama de blocos que resume o processo de digitalização e de multiplexação TDM de n sinais de voz para sistemas PDH de telefonia ou transmissão de voz, de acordo com recomendações do CCITT (ITU). Com relação a esse processo e considerando o referido diagrama de blocos, julgue os itens seguintes.

Para uma codificação PCM de 8 bits e taxa de amostragem de 8.000 amostras por segundo, o sinal indicado por (IV) na figura tem taxa igual a 32 kbps.

• C. Certo
• E. Errado

A figura acima ilustra um diagrama de blocos que resume o processo de digitalização e de multiplexação TDM de n sinais de voz para sistemas PDH de telefonia ou transmissão de voz, de acordo com recomendações do CCITT (ITU). Com relação a esse processo e considerando o referido diagrama de blocos, julgue os itens seguintes.

É correto inferir-se da figura que o sistema descrito acima, por seu diagrama de blocos, é assíncrono.

• C. Certo
• E. Errado

A figura acima ilustra um diagrama de blocos que resume o processo de digitalização e de multiplexação TDM de n sinais de voz para sistemas PDH de telefonia ou transmissão de voz, de acordo com recomendações do CCITT (ITU). Com relação a esse processo e considerando o referido diagrama de blocos, julgue os itens seguintes.

A codificação de linha HDB3, indicada por (V) na figura, limita o número de zeros a 3 em uma seqüência de bits. Esse procedimento permite que se extraia o relógio do sistema no regenerador do receptor.

• C. Certo
• E. Errado

A figura acima ilustra um diagrama de blocos que resume o processo de digitalização e de multiplexação TDM de n sinais de voz para sistemas PDH de telefonia ou transmissão de voz, de acordo com recomendações do CCITT (ITU). Com relação a esse processo e considerando o referido diagrama de blocos, julgue os itens seguintes.

De acordo com as recomendações do CCITT, é correto que haja, no sistema receptor, componente que implemente função de identificação de erro de alinhamento de quadro.

• C. Certo
• E. Errado

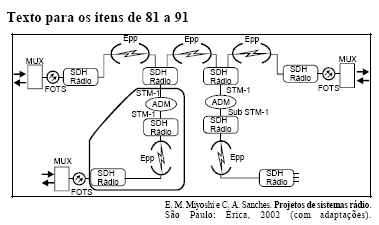

No projeto de uma rede de transporte, foi proposta a topologia ilustrada na figura acima, em que Epp indica o uso de enlaces ponto-a-ponto em microondas e FOTS, o uso de sistema de transmissão por fibra óptica.

Considerando essas informações, julgue os itens subseqüentes, relativos ao sistema acima esquematizado e à sua implantação a partir da topologia proposta.

possível que a rede de transporte descrita utilize rádios STM em conjunto com multiplexadores SDH de forma a prover interfaces E1. Se os rádios forem STM 0, é possível obter 420 interfaces E1 por canal de RF.

• C. Certo
• E. Errado
